移动式电动绞车手动起重吊运装置

　　这套移动式起重装置面向车间、维修现场、仓储区域和临时装配工位的轻中型载荷转运需求，把电动绞车的稳定收绳能力与手动回转、推移、对位操作结合在一起，适用于设备检修、模具上下线、工装部件吊装、产线旁工件取放等场景。整机采用可推行底盘布置，底部设置脚轮，作业人员能够根据工位变化快速转移设备，不需要固定预埋基础，也不必在车间内铺设专用轨道，适合多工位、小批量、频繁变换作业点的生产环境。

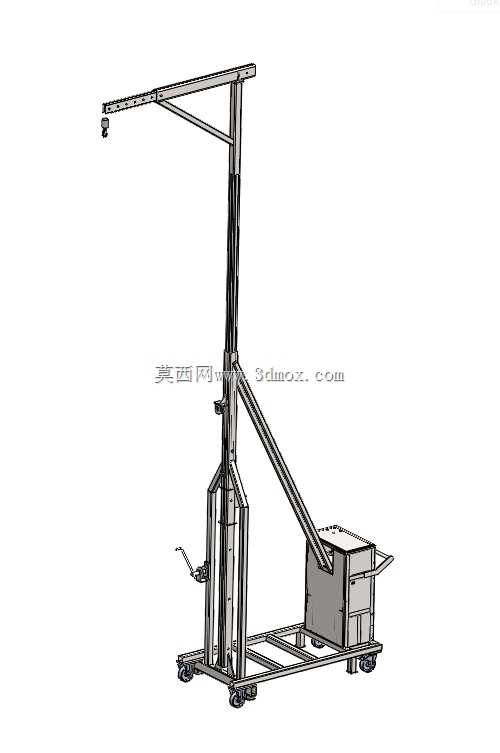

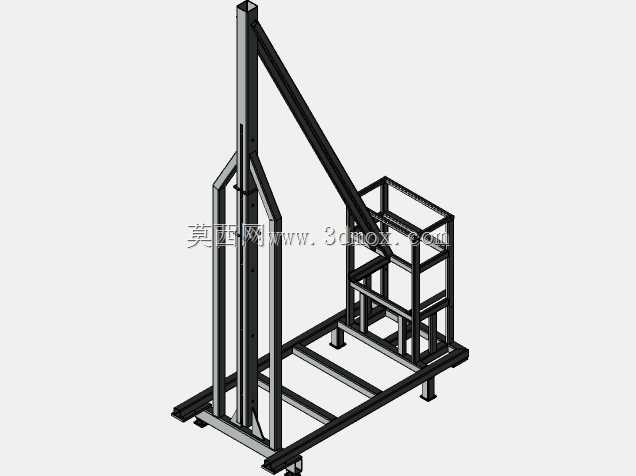

　　从结构组成看，装置主要由移动底架、立式桅杆、斜向支撑臂、顶部水平吊臂、电动绞车箱体、吊具悬挂点、手摇操作件和防护栏式底盘框架构成。底架采用矩形管材拼焊成开放式承载平台，前端留出桅杆安装区域，后部承载绞车及配重相关空间，两侧延伸出支撑边梁，使整机在起吊时具有较宽的支撑多边形。脚轮布置在底架四角附近，兼顾转向灵活性和停放稳定性；在实际建模时，轮组安装座、底架横梁和桅杆底座之间的连接关系需要重点表达，因为这些位置直接传递起吊弯矩、推移冲击和地面支反力。

　　立式桅杆是整机的主要承力构件，沿竖直方向承受吊臂端部载荷产生的弯矩，同时通过斜撑把部分载荷传递到底架后部。桅杆并非单纯直管结构，而是由多段型材、加强板和铰接/固定座组合而成，便于在三维设计中检查装配间隙、焊缝位置和维护空间。顶部水平吊臂向一侧伸出，臂端设置滑轮或吊点，钢丝绳由绞车引出后沿桅杆、吊臂走向到达端部，形成完整起升路径。吊臂下方设有斜拉杆，用于减小悬臂根部弯矩，使臂架在额定载荷下保持较小挠度。对于结构设计人员而言，吊臂长度、桅杆高度、斜撑角度和底架轮距之间存在耦合关系：吊点外伸越大，底架所需抗倾覆宽度越高；桅杆越高，侧向摆动和根部弯矩越明显；绞车位置越靠后，越有利于平衡前端吊重，但也会增加空机推移阻力。

　　电动绞车箱体布置在底架后部，箱体外部带有检修面板和边框，内部可容纳卷筒、驱动部件、制动部件和电气控制元件。模型中绞车外壳并非简单装饰件，其安装面与底架横梁连接，钢丝绳拉力会通过箱体支座反作用于底盘，因此支座螺栓孔、加强梁和箱体侧板都应在装配层级中明确。与固定式电葫芦不同，该装置保留了手动操作特征：推移、转向、吊点粗略对位以及部分锁紧动作由人工完成，而载荷升降由电动绞车提供动力。这种组合方式降低了纯手动卷扬的劳动强度，也避免了大型桥式起重机在小载荷作业中的调度成本。

　　现场使用时，设备先被推至待吊工件附近，操作人员调整机身方向，使顶部吊臂位于工件上方；确认脚轮处于稳定状态、周边无干涉物后，通过绞车收放钢丝绳实现吊钩升降。工件离开地面后，不宜快速拖拽或大幅摆动，应利用人力缓慢推动底架或旋转上部作业范围，使工件到达目标位置。对于维修场景，该装置可用于吊起电机、泵体、阀组、箱体盖板和小型主轴部件；对于装配场景，可辅助把工装夹具、半成品机架或重型零部件抬升到工作台高度。由于整机不需要固定安装，它在设备抢修、外场维护和临时生产线中尤其有价值。

　　三维建模时需要关注若干安装边界。底架最低离地高度由脚轮直径和轮架高度决定，推移过程中要避免底架横梁与地面线槽、门槛、坡道发生碰撞。桅杆上部与吊臂组成的高轮廓结构在通过车间门、设备上方管线和照明架时，需要校核垂直通行空间。吊臂端部回转或侧向移动时，应在模型中建立最大作业包络体，检查其与周边设备、立柱、货架和操作人员通道的安全距离。绞车箱体后侧和侧面应保留检修开口，便于钢丝绳更换、制动检查和电气维护；手摇件附近则要留出人体操作空间，避免手柄转动时与底架栏杆、箱体边角干涉。

　　结构细节上，斜撑从桅杆中下部延伸至绞车区域附近，形成三角形传力路径，使悬臂载荷不再完全由桅杆根部承担。底架管材采用开口框架而非整块平台，既减轻重量，也方便清理切屑、油污和吊装辅件。吊臂端部的小型滑轮座、吊钩连接和钢丝绳走向需要按实际装配关系建模，否则在工程图或干涉检查中容易遗漏绳体与拉杆、臂架之间的间隙。桅杆与底架连接处应体现加强筋或底板，脚轮支架与梁的连接位置也要保留紧固件表达，这些细节对后续焊接件拆分、外购件选型和现场维护都有直接影响。

　　总体来看，该装置的设计思路不是追求大吨位、高自动化，而是在轻中型起重任务中平衡机动性、承载能力和操作便利性。它以简洁的三角臂架、可移动底盘和后置电动绞车构成完整作业系统，适合作为车间通用吊装辅具进行结构细化、载荷校核和选型改型。
