长条形桁架式承载托架框架结构

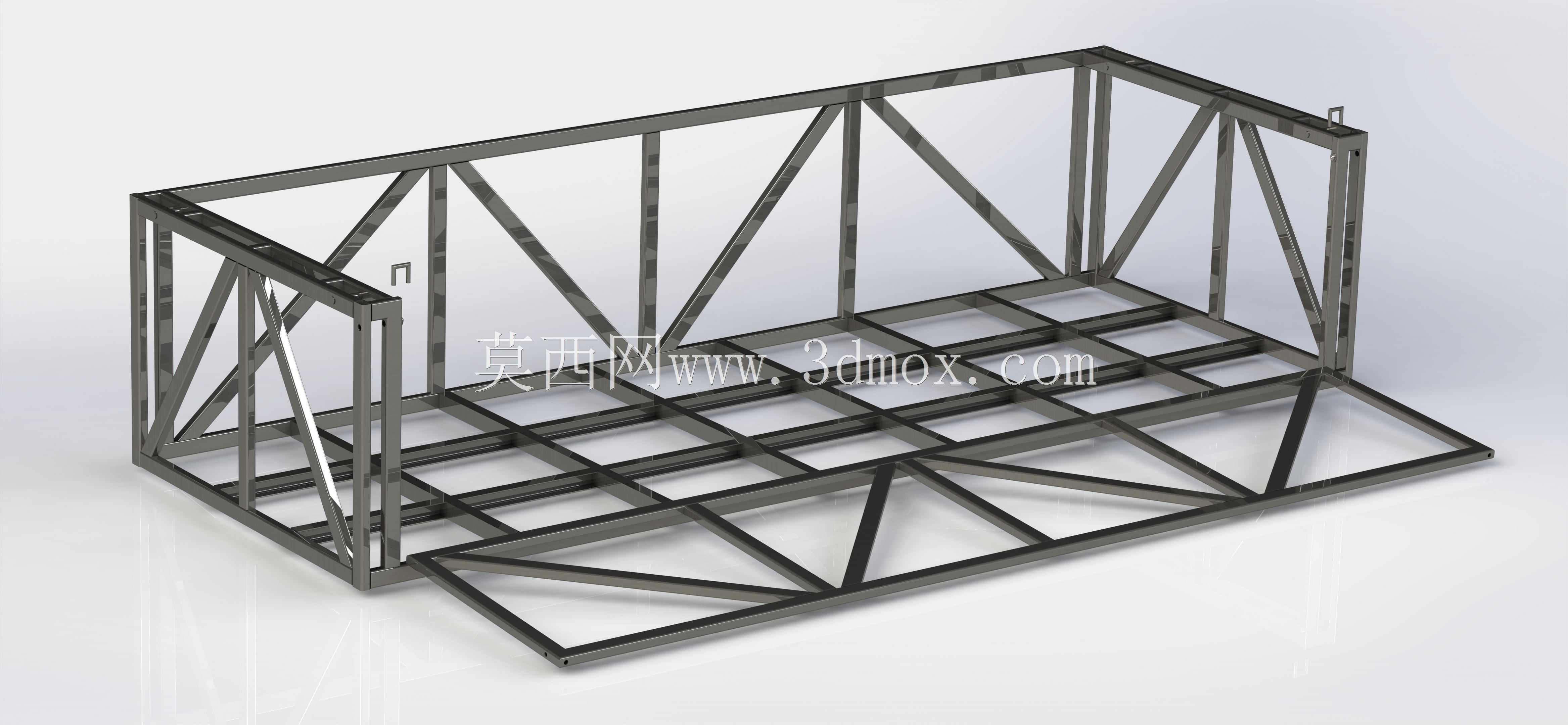

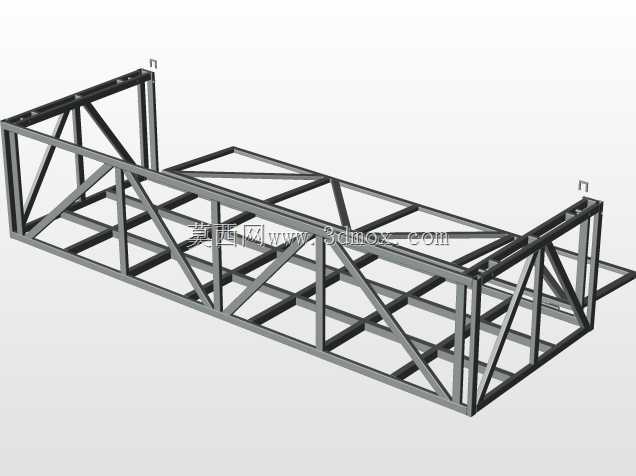

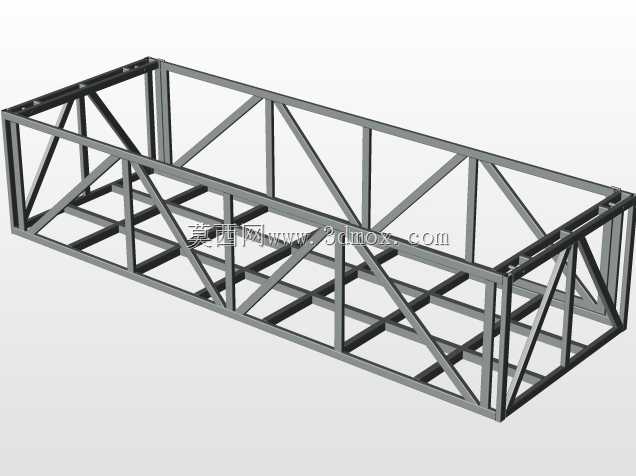

　　这套长条形桁架式承载托架框架，整体采用矩形管材拼接成空间受力骨架，主体沿长度方向延伸，两端设置带竖向挡边的限位端框，底部由纵横交错的杆件构成承托平面，侧面布置斜向腹杆形成连续三角稳定单元。从现场使用逻辑来看，这类结构常出现在长尺寸物料周转、生产线旁工件暂存、轻型设备底座加高以及车间内跨工位转运托架等场景中：当待承载件长度较大、自身又不适合直接接触地面时，框架底部的镂空平面可以均匀分散接触压力，两端竖起的边框则限制物料沿长度方向窜动，避免叉车推移或行车吊运过程中工件从托架端部滑出。

　　结构受力思路上，设计没有采用整块板材折弯成槽体的做法，而是把弯矩和剪力拆分到不同杆件上承担。沿托架长度方向布置的上下弦杆主要承受整体弯曲产生的拉压应力，底平面横向杆件负责把局部载荷传递给两侧主桁架，侧面交叉斜杆则承担水平和竖向剪切力，每一处斜杆与弦杆的连接都围成三角形区域，从根本上减少四边形框架容易出现的侧向平行四边形变形。这种布置在保证刚度的同时大幅降低了自重，车间内用手动液压车搬运时，镂空结构也让叉齿可以从多个方向插入，不必严格对准单一进叉口。

　　外形与安装边界方面，模型呈现为细长槽状轮廓，长度方向尺寸显著大于宽度和高度，属于典型的长件承载比例。两端竖向挡边高出底平面一段距离，挡边顶部预留有吊装标识点位，方便配套卸扣或吊带直接起吊；底平面弦杆下方形成连续的支撑接触面，落地时可整体搁置在地面预埋件或型钢垫梁上，若需要固定到位，可在四角弦杆位置现场配钻地脚孔。框架内部净宽决定了可容纳物料的最大宽度，端框内高则限制叠放物料的总高度，选型时需要把工件自身尺寸、工装衬垫厚度以及吊装预留间隙一并计入，不能只按杆件外轮廓估算容纳空间。

　　杆件连接节点在三维结构中按相贯对接处理，主管与支管端部贴合后焊接，节点区避免多根杆件在同一位置无序堆叠，既减少焊接热影响区重叠，也便于后期打磨和防腐涂装。底平面杆件间距经过排布，间隙控制在常规托盘或工件底梁不会局部塌陷的范围内，若承载对象是小尺寸散件，可在框架上方额外铺设钢板或木板形成完整台面，原有桁架则作为下部加强骨架使用。侧面斜杆采用单向倾斜加反向支撑的组合方式，托架受到侧向推力时，一侧斜杆受拉、另一侧杆件辅助约束，整体抗扭能力比单纯竖杆加横杆的围栏式结构更可靠。

　　实际工程应用中，这类托架还可以根据产线布局改造成输送线旁的缓存架：底平面保持统一支撑高度，配合辊道或链条输送设备对接，工件从加工设备送出后直接滑落到托架上暂存，两端挡边防止过冲；也可多件并排拼接，通过端部弦杆螺栓连接形成更长的物料存放区，拼接处需保证上下弦杆同轴对齐，避免接缝处出现刚度突变。维护层面，镂空桁架没有封闭积水面，车间冲洗或雨淋后水分可直接排出，杆件表面做除锈涂装即可长期使用；检查时重点关注各焊接节点有无裂纹、底平面弦杆有无明显下挠，一旦发现局部变形，可单独更换受损腹杆而不必整体报废框架，这也是桁架式托架相比钣金一体槽体在维护成本上的突出优势。
