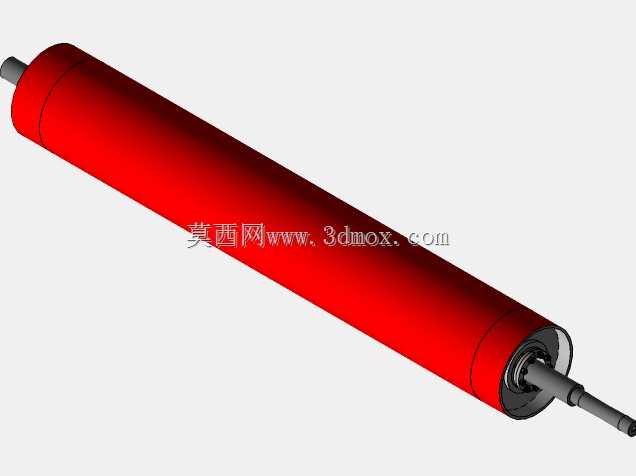

带轴端支撑的红色辊式传动滚筒结构

　　该辊式传动部件主要面向连续输送、卷绕牵引、薄膜或带料张紧等工况，在带式输送机、包装线、印刷涂布设备、纺织整理设备以及轻型自动化输送系统中承担传递牵引力、承托运行带面或维持料带走向的作用。模型以长圆柱辊体为主体，两端伸出阶梯轴颈，其中一端可见轴承与轴套配合区域，整体结构围绕旋转精度、安装同轴度和维护便利性展开。

　　从实际使用角度看，传动滚筒并不是单纯的圆柱形零件。辊体外圆需要与输送带、卷材或其他被驱动介质保持稳定接触，表面直径一致性直接影响线速度均匀性；若辊面存在明显跳动，带料会出现跑偏、褶皱、张力波动，严重时还会造成边缘磨损或产品报废。因此在结构设计时，长辊体采用较大直径的筒形截面，在保证刚度的同时降低自重，两端轴颈则通过阶梯变化匹配轴承、锁紧件、链轮或联轴器等外部连接元件。红色辊体区域可理解为工作包覆层或涂装表面，端部金属结构保留了轴、轴承位和止口关系，便于在三维布置中检查相邻机架、护罩和驱动单元的空间边界。

　　安装边界方面，该部件通常横向架设在两侧墙板或轴承座之间，轴线需与输送方向保持垂直，并与相邻辊筒维持平行。伸出轴端用于接入动力，可通过联轴器连接减速电机，也可通过链轮、同步带轮或齿轮获得扭矩；另一端则主要承担径向支撑。模型中轴端直径逐级变化，适合表达轴承内圈定位、轴肩限位以及端部紧固件的装配关系。进行设备布局时，除辊体自身长度和直径外，还需预留轴端传动件的安装空间、轴承座固定位置、拆装时抽出轴系所需的侧向距离，以及辊面上方带料包角或压带机构的运动空间。

　　设计思路上，这类滚筒需要兼顾强度、刚度和转动惯量。辊体过长而直径偏小时，受带张力和物料载荷作用会产生中部挠度，导致接触压力不均；轴颈过细则会在启动、制动或冲击载荷下产生弯曲变形，放大轴承载荷。合理的做法是让筒壳承担大部分跨度上的径向载荷，轴系负责扭矩输入和旋转支撑，轴承位与轴肩之间形成明确的定位基准。端部结构还应考虑密封与润滑环境，若设备处于粉尘、潮湿或腐蚀性工况，轴承外侧需增加密封件、挡圈或防尘盖，避免污染物进入滚动体接触面。

　　在功能特性上，该传动滚筒既可作为主动辊提供摩擦牵引，也可作为从动辊承担导向、张紧或改向任务。主动使用时，辊面与带料之间的摩擦系数、包角和张紧力共同决定可传递的圆周力；从动使用时，则更关注转动灵活性、径向跳动和轴承寿命。三维建模过程中，圆柱面、同轴轴颈、轴承安装位和端部细小台阶都应保持清晰的几何层级，方便后续生成工程图、校核轴系长度以及与机架件进行干涉检查。对于结构设计人员而言，该模型的价值不在于复杂曲面，而在于准确表达输送设备中典型旋转辊系的装配逻辑：长筒提供稳定工作面，阶梯轴传递扭矩并建立回转中心，端部轴承区域约束径向与轴向位置，最终使动力能够平稳转化为带料或卷材的连续直线运动。
