工业立式储罐操作平台成套装置

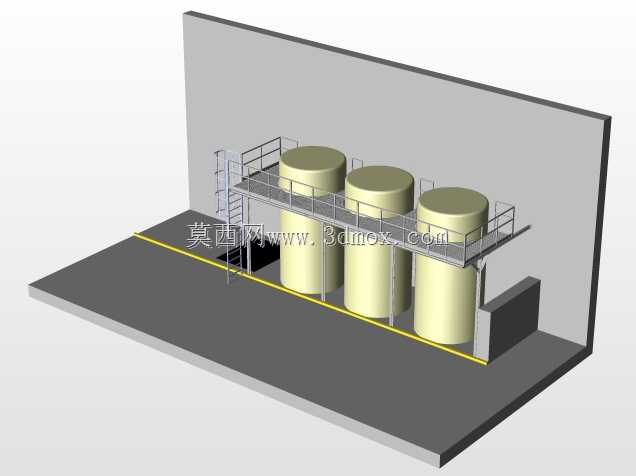

　　这套三维结构方案围绕厂区内三台并列布置的立式圆柱储料罐体展开，把罐体承载、高位操作、巡检通行、侧向防护和场地边界整合在同一套装配体里，适合化工原料暂存、粉体物料缓存、水处理药剂储存以及食品行业液态介质周转等场景。现场布置时，三台罐体沿直线等距排列，底部落在硬化地坪之上，罐身中段由架空钢平台承托并环绕，作业人员可以通过平台直接到达罐顶人孔、阀门、仪表接口和加料位置，不需要临时搭设脚手架，日常巡检、取样、清洗和维护都能在固定通道内完成。

　　从结构层级看，模型先确定罐体与后方挡墙、前方安全警戒线之间的相对位置。罐体为直立圆筒加平顶结构，三台规格一致，中心距按照操作空间和管道排布预留，罐间留出足够的法兰、阀门和支管安装距离。平台采用框架式承载思路，主梁沿罐体排列方向贯通，次梁横向搭接，铺板覆盖通行区域，靠近罐壁处开设与罐身匹配的弧形避让口，既保证人员靠近罐顶作业，又避免平台构件与罐体保温层、加强圈发生干涉。平台边缘设置连续护栏，立柱与横梁按常规工业防护高度布置，转角处连续封闭，临空侧不留开口；靠近罐壁的一侧根据罐体曲率设置防护件，防止巡检时脚部靠近边缘。

　　进入平台的通道设置在端部，爬梯沿平台侧面倾斜布置，梯梁、踏步和扶手形成完整通行路径。梯段与平台连接处设置过渡平台，人员转身、携带工具或开启防护门时都有稳定站位。爬梯底部落在地坪指定区域，前方保留避让空间，避免开门、搬运桶装物料或小型推车经过时与梯段冲突。模型中爬梯与主平台采用同一套支撑逻辑，立柱把竖向荷载传递到地面，侧向则通过平台框架形成整体约束，减少独立梯架在频繁使用中的晃动。

　　罐体下方并非简单悬空，而是通过平台框架和支撑构件把罐体自重、物料重量以及检修偏载传递到下部承载区域。设计时需要重点核对罐体满料工况，尤其是液体储存在晃动、加料冲击和单侧人员操作时产生的组合荷载。罐体与平台接触位置应设置垫板或弧形支撑件，使局部应力分散，避免圆筒壁出现集中压痕；若用于储存有温度变化的介质，还应在支撑处考虑热胀冷缩带来的微量位移，不能把罐壁与钢构全部刚性焊死。

　　后方高大挡墙在方案中承担空间分隔和侧向防护作用，也可作为管道、电缆桥架或喷淋管线的依附面。挡墙与罐体之间保留检修背隙，便于人员从后侧观察焊缝、保温层和附属管线；挡墙边缘与平台框架之间不直接形成易积水的封闭死角，排水和清洁路径在布置阶段就应留出。前方地坪上设置黄色警戒线，把设备区与通行区分开，叉车转运、人工搬运和外来人员进入时能够直观识别安全边界。警戒线并非结构件，但在三维布局中很有价值，它能帮助评审人员判断操作平台开门方向、爬梯落地点以及物料临时堆放位置是否侵占通道。

　　建模过程中，罐体、平台、爬梯、护栏和挡墙均按独立装配关系组织，方便后续按专业拆图。罐体可以单独调整直径、高度和支腿形式；平台铺板、护栏立柱和爬梯踏步采用规律排布，修改罐数或中心距时能够快速阵列和重定位。对于需要输出加工件的场景，主梁、次梁、护栏、踏板和支撑垫板可进一步细化焊缝、螺栓连接和地脚板；对于布局评审场景，则可以保留轻量化外形，用来说明设备占地、操作高度和安全距离。

　　外形边界方面，整套装置的最高点由罐顶及防护栏杆控制，宽度由爬梯外伸尺寸和后方挡墙位置共同决定，长度则随三台罐体并列排布展开。安装前应确认地坪承载能力满足罐体满料重量，平台立柱落点避开地下管沟和电缆沟；罐顶若配置搅拌口、呼吸阀、料位计或除尘接口，需要在平台铺板上预留操作开洞，并保证护栏开启方向与逃生路径一致。管线从罐体侧部接出时，应沿平台下方或挡墙侧有序布置，避免横穿人行通道。整体方案强调的是储料设备与操作钢结构的一体化协调，使罐体不仅作为独立容器存在，而是与巡检通道、维护站位和场地安全边界形成可落地的工业装置。
