长跨距重载桁架焊接机架钢结构框架

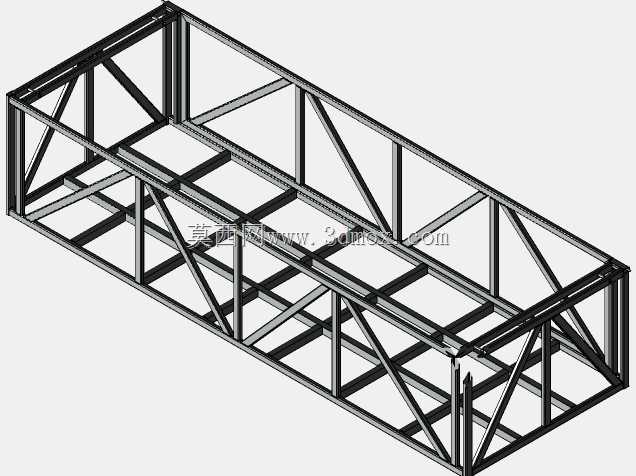

　　这套长条形桁架式钢结构框架，面向需要大跨度承载、轻量化骨架和模块化拼装的工业场景。整体采用矩形管材拼焊而成，沿长度方向形成连续的箱型主梁，内部通过竖杆、斜杆和横向连杆构成空间桁架体系，适合作为输送线支撑底座、大型设备底架、检测平台骨架、长物料工装托架或移动式工作站的承载基础。

　　从受力逻辑看，框架没有采用厚重整块平台，而是把材料布置在弯矩和剪力传递路径上。上下弦杆承担整体弯曲产生的拉压应力，侧面交叉斜杆把局部载荷导向两端支撑区，中间竖杆用于维持弦杆间距并抑制局部屈曲。这样的布置在保证刚度的同时，能明显降低自重，对于需要吊装、转运或架空安装的设备尤其有价值。框架内部保留了较大的开放空间，管线、电缆拖链、气动管路、传动组件或检修通道都可以从杆件之间穿过，不会像封闭箱体那样挤占布置空间。

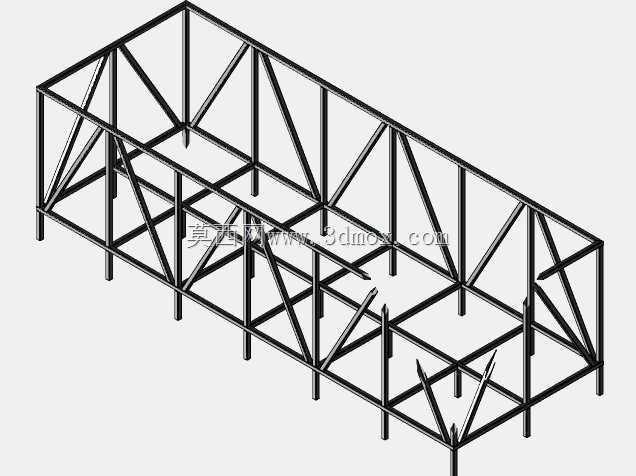

　　结构沿长度方向划分为多个重复节间，节间尺寸保持一致，便于下料、胎架定位和批量焊接。主梁外侧杆件连续贯通，节点处采用多杆汇交方式，斜杆端部与弦杆侧面贴合，形成稳定的三角形传力单元。底部横向连杆把两侧主梁连成整体，可抵抗扭转；顶部若干横梁则为后续安装面板、导轨、夹具或设备本体提供连接界面。实际应用中，如果在上方铺设钢板或铝型材台面，可成为装配工作台；如果安装辊道、链板或皮带支撑，可扩展为输送设备机架；如果固定防护板和电气元件，也可作为专用生产线的主体底架。

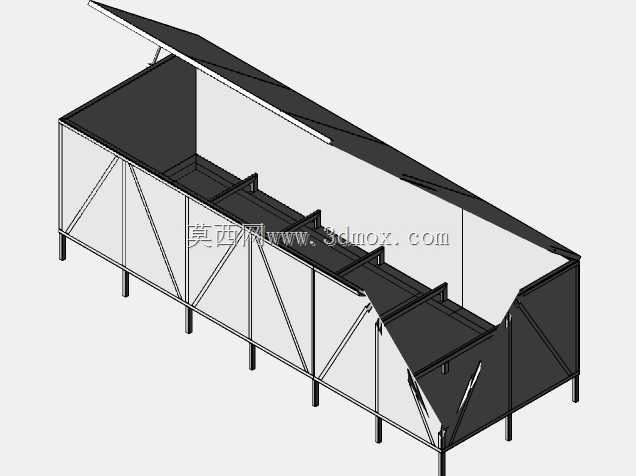

　　外形上，框架呈狭长矩形轮廓，长度明显大于宽度和高度，适合沿车间流水线方向布置。两侧主桁架平行设置，端面由竖向立柱和斜撑封闭，形成类似轻型桥架的空间结构。安装边界主要集中在底部支撑点、顶部横梁和两侧弦杆：底部可通过地脚板、膨胀螺栓或可调脚杯与地面连接；顶部可按设备接口钻孔、焊接螺母块或加装压板；侧面弦杆可用于固定护网、线槽、传感器支架和维修踏板。由于杆件表面为规则型材，后续二次加工时容易找基准，也方便在三维环境中检查干涉。

　　设计这类骨架时，不能只关注单根杆件强度，更要控制节点刚度和整体挠度。长跨框架在承受偏心载荷时，侧面斜撑的角度、焊缝布置和端部约束会直接影响晃动量。若用于高速自动化设备，还应在电机、气缸或机械手安装位置增加局部补强板，避免交变载荷引起节点疲劳。对于需要分段运输的场合，可在重复节间位置设置法兰拼接面，现场通过螺栓连接后再校正直线度；对于固定安装场景，则可采用整体焊接，减少装配间隙带来的刚度损失。

　　模型把杆件中心线、节点交汇关系和空间层次表达得比较清楚，结构工程师可以在此基础上继续细化焊缝规格、端部连接板、地脚板、吊装孔和台面安装孔。选型时应结合实际跨度、均布载荷、集中载荷位置以及支撑点数量复核杆件截面；若框架上方放置振动设备，还需评估固有频率，使工作激励频率避开结构共振区。整体而言，该框架强调的是可扩展的承载骨架思路：用规则型材建立传力明确的桁架体系，再通过不同接口附件适配输送、装配、检测、仓储和专用设备等多种工程需求。
