模块化拼接式网格承载框架结构设计

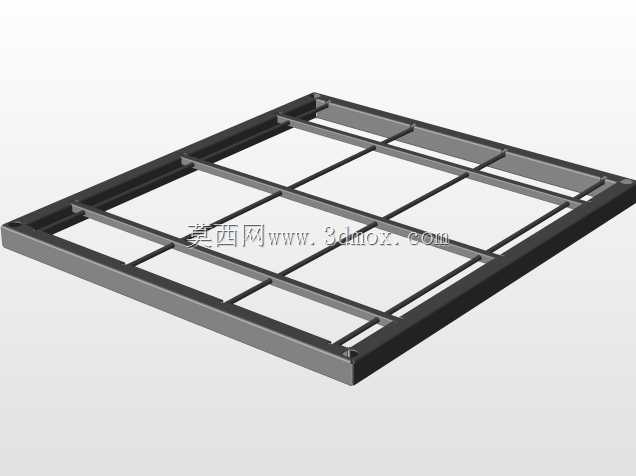

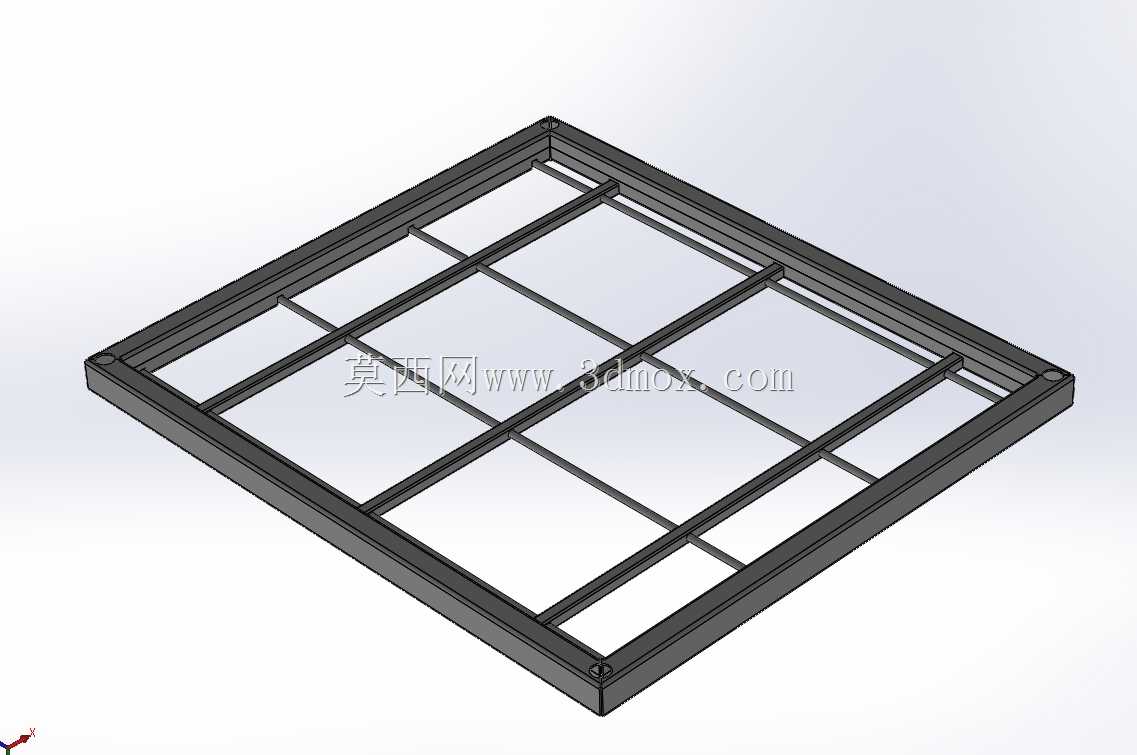

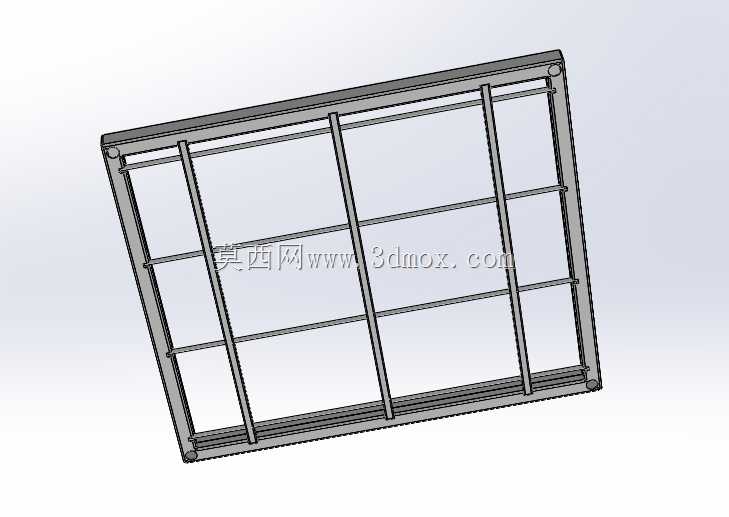

　　这套网格状承载框架在车间现场的使用场景覆盖范围很广，既可以作为小型自动化线体的底部安装基座，也能充当检测工位的工件承托平台，部分厂区还会将其改造为物料周转的托盘骨架，上层铺设面板后即可放置待加工的壳体、工装夹具或者分装完成的组件。框架整体采用矩形外框搭配内部纵横分格梁的布局，从三维结构上可以看到外边框采用截面尺寸更大的型材做围合，承担整体的抗弯与抗扭载荷，内部的分隔梁按照规整的行列间距排布，把整个大平面分割为多个尺寸统一的矩形单元格，这种分格设计并非单纯为了减重，核心作用是把上层施加的集中载荷通过多道纵梁、横梁分散传递到外边框，避免大尺寸平板基座出现中部挠曲变形。

　　从结构设计思路来看，这类框架优先考虑了安装边界的兼容性，外轮廓的长宽尺寸按照常规工位设备的安装孔距做匹配，边框上预留的安装面可以直接对接支脚、脚轮或者设备地脚，不需要额外焊接转接板。内部网格的分格间距经过载荷校核，当单元格上方放置工件时，单根分格梁的跨距被控制在合理区间，即使承受偏载也不会出现局部下凹；梁体与外框的连接节点采用平齐对接的方式，所有型材的上表面保持同一平面度，后续铺设不锈钢面板、有机玻璃隔板或者光伏板类组件时，不需要额外调平就能保证贴合间隙均匀。

　　实际选型使用时，首先要确认框架的整体外形尺寸是否适配现场的安装空间，外边框的外侧边缘就是整机的最大安装边界，周边预留出管线布设、人员操作的通道后，就可以直接将框架落位在地面或者线体支架上。框架的高度方向尺寸相对较薄，属于低重心的平面承载结构，放置在地面时自身稳定性很强，不需要额外做复杂的地脚固定，如果要配合输送线使用，也可以在框架底部四角加装支撑立柱，抬升到指定作业高度。框架的型材壁厚在建模时做了等比例还原，边框的壁厚大于内部分格梁，既保证外围的抗碰撞能力——车间内叉车转运、工件磕碰时首先接触外边框，较厚的截面可以避免整体变形，又能控制整体自重，方便人工搬运或者航吊吊装。

　　在功能特性上，开放式的网格结构相比整块焊接平台有明显优势，第一是镂空区域可以直接掉落加工产生的碎屑、废液，不会在台面积攒，日常清理只需要吹扫下方即可；第二是网格的空隙可以直接穿设气管、电缆、传感器信号线，生产线布设时管线可以从框架下方穿过，不用在台面上开槽开孔；第三是模块化的分格布局支持后期拓展，用户可以根据需要在任意单元格位置加装安装块、定位销或者夹紧机构，不需要对主框架做破坏性加工。梁体的排布方向同时兼顾了两个轴向的承载能力，纵向和横向的梁数量经过配比，不会出现某一个方向刚度不足的问题，当工件沿着长边或者短边方向放置时，框架的挠度偏差都能控制在工位允许的范围内。

　　从装配逻辑来看，所有梁体的连接位置都设计为端面贴合，型材的切割端面保证垂直度，拼接后整个框架的对角尺寸误差很小，不会出现平行四边形扭曲。外框的四个角部做了封闭处理，避免型材内部进入切削液或者粉尘，长期使用不会出现内部积污锈蚀的问题。如果作为设备底座使用，用户可以直接在边框的上表面攻丝安装直线导轨、拖链支架或者操作面板，网格梁的上表面也可以作为辅助安装位，固定电磁阀、接线端子排等小型元件，把气动、电控元件集成在框架内部，大幅减少外围安装支架的数量。在物料存储场景下，这套框架也可以作为货架的层架骨架，镂空结构让仓储人员可以直接从下方观察上层物料的摆放情况，配合防滑垫铺设后，整箱的零部件、工装都可以稳定放置，多层堆叠时下层框架的网格梁可以均匀承接上层支脚的压力，不会出现局部应力集中。整个结构没有复杂的曲面或者特殊加工件，全部采用标准型材切割拼接，加工成本低、维护方便，变形后可以单独更换某一根损坏的梁体，不需要整体报废替换，非常适合多批次、快布局的柔性生产车间使用。
