户外遮阳棚金属支撑骨架结构

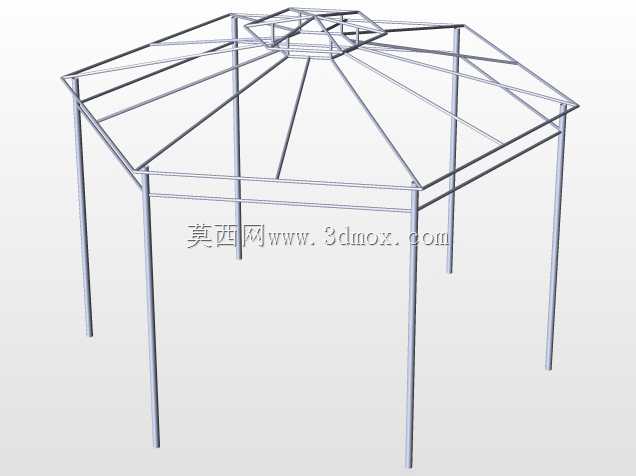

　　这套骨架结构对应户外临时遮阳棚、折叠篷房或展会展棚的金属承力框架，整体由立柱、顶部辐射状杆件与多边形顶框组合而成，建模时完整还原了杆件之间的空间交汇关系，可直接用于结构受力校核、杆件下料尺寸核对以及篷布包覆方案的前期验证。从现场使用场景来看，这类框架广泛出现在户外集市摊位、景区临时休憩区、展会室外展位、工地临时遮阳点以及婚庆活动的露天篷房搭建中，核心作用是通过金属杆件构成稳定的空间承力体系，为外层防水篷布提供支撑，同时抵御常规风力、顶部积雪或篷布张紧带来的载荷。

　　结构布局上，框架采用多根竖直立柱作为主要竖向承力构件，立柱沿棚体四周均匀分布，底部直接落地，无需额外预埋件即可完成临时架设，适配水泥地、草地、铺装广场等多种场地。顶部以中心多边形顶框为汇聚节点，多根斜向主梁从顶框边缘向外辐射，分别连接到四周立柱的顶端，形成类似伞骨的发散式受力形态；在辐射主梁之间，还布置了多道横向联系杆与斜向支撑杆件，将顶部大跨度区域分割为多个三角形稳定单元，避免单根杆件过长导致的失稳问题。这种三角形分格的设计思路，本质是利用桁架结构的力学特性，把篷布传递下来的竖向荷载、风掀荷载通过斜杆分解为杆件的轴向拉压力，充分发挥薄壁金属管材轴向承载能力强、用料省的优势。

　　从安装边界角度梳理，立柱的高度决定了棚内的净空使用空间，需保证人员在棚下正常行走、摆放展桌或堆放货物时不会碰头；立柱的分布间距则对应棚体的平面覆盖范围，四周立柱外侧即为篷布下垂的边界，现场布置时需在立柱外侧预留出篷布垂边与拉绳固定的操作空间，避免紧贴墙体或其他障碍物。顶部中心多边形顶框处于整个棚体的最高位置，既是所有辐射斜杆的定位基准，也可作为顶部通风口、灯具挂载的安装基础，部分篷房会在该位置加装透气帽，排出棚内聚集的热空气。

　　杆件连接节点的处理是这类框架建模与实际加工的重点，所有斜杆、横杆与立柱的交汇位置都需保证杆件轴线对中，减少附加弯矩；临时拆装式棚体多采用插接、扣件或螺栓连接，建模时需预留出管件套接的间隙，保证现场组装时杆件可顺利对位。结构选材上通常采用薄壁镀锌钢管或铝合金圆管，在保证整体刚度的前提下控制自重，方便人工搬运与快速搭建。针对风载较大的使用场景，立柱底部可搭配配重块或地钉进行固定，斜向支撑的布置角度也可根据当地风压条件调整，在不改变整体外形的前提下提升框架的抗倾覆能力。整套三维结构清晰呈现了杆件的空间走向与装配关系，结构工程师可在此基础上开展杆件截面优化、节点强度验算，施工人员也可通过模型直观理解搭建顺序，减少现场对位出错的概率。
