大学课程设计手动网球发球装置

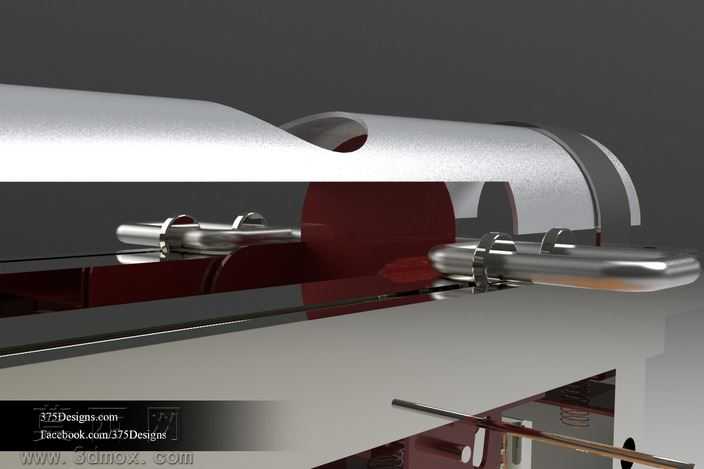

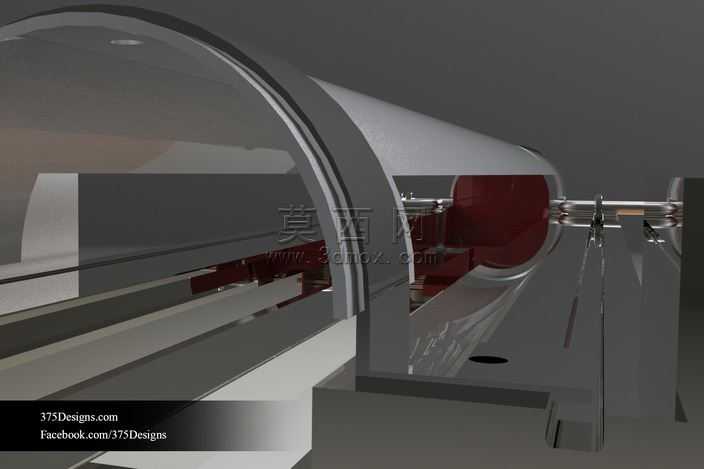

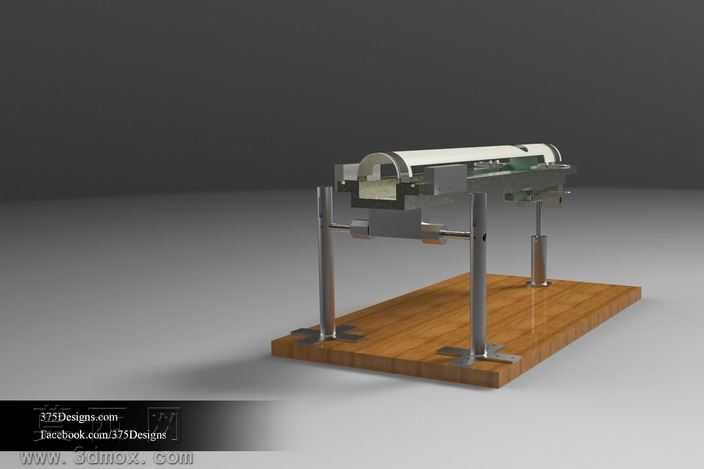

该作品为大学项目设计的手动网球发球装置，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计的装配逻辑，对每一个零部件的尺寸、配合公差都做了严谨的参数约束，确保各部件装配后无干涉、运动逻辑通顺。从结构设计来看，装置底部采用实木纹理的平板基座作为承载平台，通过四个带固定底座的金属立柱支撑上部的发球执行机构，立柱上设置有高度调节结构，可根据使用需求调整发球口的离地高度，适配不同训练场景的发球角度需求。上部的发球主体采用卧式滚筒储球+推送发射的结构，储球仓为半圆弧罩式设计，可容纳多颗网球有序排列，下方设置有滑动推送组件，通过手动驱动的连杆结构带动推块往复运动，将储球仓内落下的网球沿发射导轨推送出去，无需外接电源即可完成发球动作，适合户外无供电场景的网球训练使用。材质渲染方面，建模完成后针对不同部件做了精细化的材质赋予：基座采用哑光实木材质，还原木材的自然纹理与温润质感；支撑立柱与金属结构件采用抛光不锈钢材质，还原金属的冷冽光泽与反光特性，边缘处做了细微的倒角处理，避免尖锐棱角带来的安全隐患；储球仓的弧形罩采用半透明白色工程塑料材质，既可以直观观察内部剩余网球数量，又具备足够的结构强度抵御网球撞击；发射导轨内侧做了防滑纹理处理，增大与网球的摩擦力保证发球轨迹稳定。设计思路上，该装置主打低成本、易操作、无动力依赖的定位，整体结构没有复杂的电控元件，全部采用纯机械结构实现发球功能，后期维护成本极低，普通使用者无需专业知识即可完成组装与调试；建模过程中对所有运动部件做了运动仿真验证，确认手动驱动的行程与推力可以满足网球发射的初速度要求，同时对易磨损的推送接触部位做了加厚设计，提升装置的整体使用寿命。渲染阶段采用了影棚级的三点布光方案，主光源从侧上方打亮装置主体，勾勒出金属立柱的轮廓反光，辅光源补全暗部细节避免结构死黑，背景采用渐变深灰突出装置本身的结构细节，最终呈现的渲染图清晰展示了装置的整体形态、材质区分与结构层次，完整还原了设计方案的预期效果。
