双接口带锁扣热流连接器结构设计

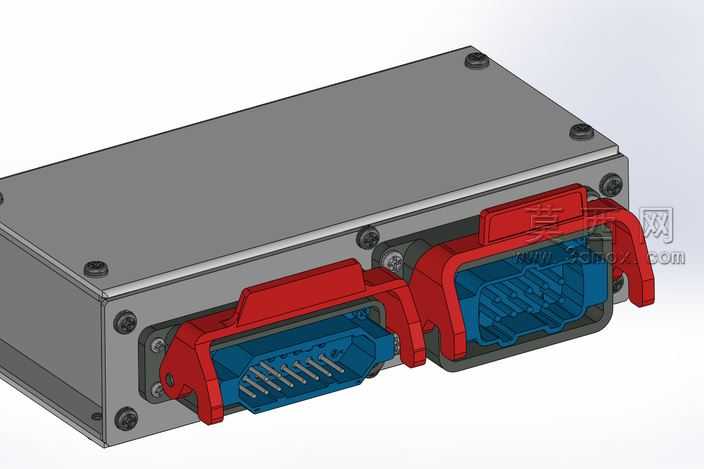

本作品为热流连接器的三维参数化建模成果，建模过程中严格遵循工业接插件的实际生产尺寸规范，对连接器的每一处结构都做了精细化还原。首先从主体金属防护壳体开始建模，通过拉伸、切除、阵列等基础特征完成壳体的基础轮廓，精准还原壳体上用于装配紧固的螺丝孔位，孔位的位置、深度、孔径都完全匹配实际装配需求，壳体边缘做了符合工业设计要求的倒角处理，避免锐边带来的装配划伤风险，同时还原了壳体表面的哑光金属质感，在渲染阶段调整金属材质的粗糙度、反光度参数，还原铸铝壳体的真实视觉效果。接口部分的建模是整个作品的核心，两个并排设置的蓝色绝缘插接基座，精准还原了内部的插针阵列结构，每一根插针的位置、直径、伸出长度都做了1:1复刻，插针与基座的装配间隙也做了合理设置，符合实际产品的装配公差要求。接口外侧的红色锁扣结构做了重点精细化建模，还原了锁扣的卡扣弧度、按压受力结构、与壳体的铰接转轴结构，锁扣表面做了防滑纹理的细节处理，材质上设置为耐磨工程塑料，调整材质的色彩饱和度、磨砂质感，还原工业接插件锁扣的真实触感与视觉效果。建模过程中充分考虑了连接器的实际使用场景，整体结构做了装配干涉检查，确保壳体、插针基座、锁扣、紧固螺丝等所有零部件之间不存在装配冲突，各活动部件的活动行程符合实际使用逻辑，锁扣扣合时能够完全锁紧对接插头，避免使用过程中出现松脱断电的风险。渲染阶段采用了工业产品常用的柔和打光方案，多角度展示连接器的整体外观、接口细节、锁扣结构，让观看者能够清晰了解产品的结构特点与设计细节，整个建模过程兼顾了外观还原度与结构合理性，可用于产品展示、装配教学、结构优化参考等多种场景。
