车辆用多片式后钢板弹簧悬架结构

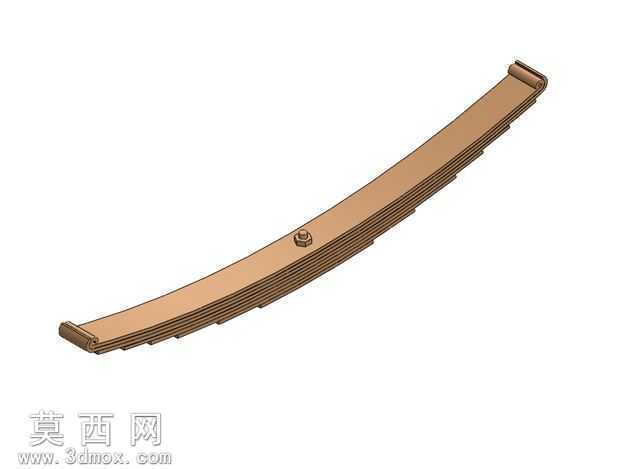

本模型为车辆后悬架所用的多片叠合式钢板弹簧结构，采用三维建模软件完成全参数化构建，建模过程中严格遵循等强度梁的设计逻辑，对每一片簧片的曲率、长度、厚度梯度进行精准还原，确保各簧片在自由状态下的曲率匹配设计要求，组装后可实现均匀的应力分布。模型完整还原了多片簧的叠层结构，从最短的主片到依次加长的副片，每一片的端部倒角、片间贴合间隙都做了精细化处理，同时还原了中部用于固定各簧片的中心螺栓结构，以及端部用于连接车架与车桥的卷耳结构，卷耳的衬套安装位尺寸符合常规商用车悬架的装配标准。材质渲染方面，针对钢板弹簧的合金弹簧钢材质做了针对性调整，赋予模型带有金属哑光质感的棕褐色涂装效果，还原了板簧经热处理后的表面氧化层质感，同时对片间的接触边缘做了细微的光影处理，凸显叠层结构的层次感，避免渲染后出现片层融合的视觉问题。结构设计上，该多片板簧利用多片不等长合金弹簧钢片叠合后形成的等效弹性梁结构，可在车辆行驶过程中承受垂直载荷，同时缓冲路面传来的冲击振动，将路面作用于车轮的冲击力转化为板簧的形变储能，再缓慢释放以提升行驶平顺性；建模时特意保留了簧片设计的预应力结构特征，即组装后各片存在初始预紧应力，可抵消部分工作载荷下的拉应力，提升板簧的整体疲劳寿命。模型的各部件均为独立可编辑的实体特征，支持后续对簧片数量、单片厚度、曲率半径、中心螺栓规格、卷耳尺寸等参数进行调整，可适配不同载荷等级的轻型商用车、农用运输车的后悬架设计验证需求，也可用于整车装配场景中的悬架系统运动干涉检查，验证板簧在极限压缩、拉伸行程下与周边车架、车桥部件的间隙是否符合设计要求。
