心脏外科手术用缝合线持入装置

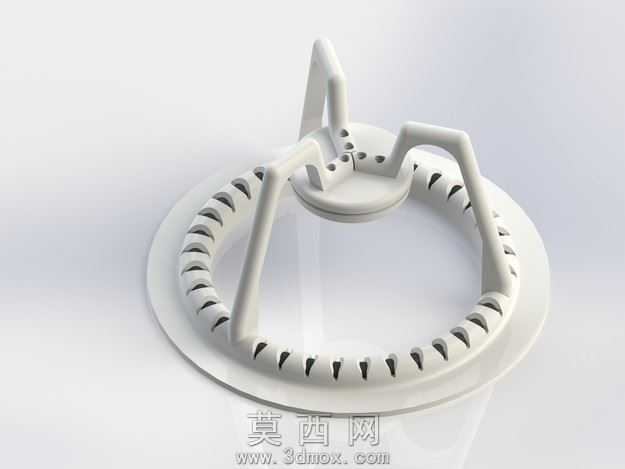

本模型为心脏外科手术使用的缝合线持入植入器械，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循医用外科植入器械的结构设计规范，对每一处结构细节做了精准还原。整体模型采用环形基座搭配三支撑臂的主体架构，建模时先绘制带均匀齿槽的环形底座草图，通过拉伸凸台生成底座基体，再对环形内侧的等距排布齿槽做阵列切除，保证每个齿槽的尺寸、间距完全一致，齿槽结构用于术中卡持固定缝合线，避免缝合线移位滑脱。三根支撑臂采用对称式分布设计，每根支撑臂与环形底座做圆角过渡处理，建模时通过扫描特征生成支撑臂的流线型轮廓，支撑臂顶端的连接座设置有对应定位孔，用于术中器械的对接操作，所有连接位置均做了医用级的圆角钝化处理，避免尖锐棱角对人体组织造成不必要的损伤。渲染阶段采用医用级哑光白色塑料材质，模拟高分子医用植入材料的质感，材质参数调整为低反光、高漫反射的效果，还原真实医用器械的视觉特征，渲染时采用柔和的无影布光，清晰展现模型的每一处结构细节，包括环形底座的齿槽轮廓、支撑臂的曲面过渡、顶端定位孔的排布位置。设计思路围绕心脏外科手术的实际操作需求展开，整体环形结构适配心脏手术的操作视野，三支撑臂的对称设计保证植入过程中的受力均匀，环形底座的宽边设计可以降低植入后对周围组织的压强，齿槽的均匀排布可以适配不同规格的手术缝合线，顶端的连接座结构可以匹配常规的外科手术操作器械，无需额外定制配套工具即可完成植入操作。建模过程中对所有配合面做了公差校验，保证各结构之间无干涉、无错位，模型的壁厚均匀，符合医用高分子材料的注塑成型工艺要求，所有边角均做了R0.5以上的圆角处理，满足外科植入器械的安全设计标准。
