法兰式钻床定位钻孔夹具结构设计

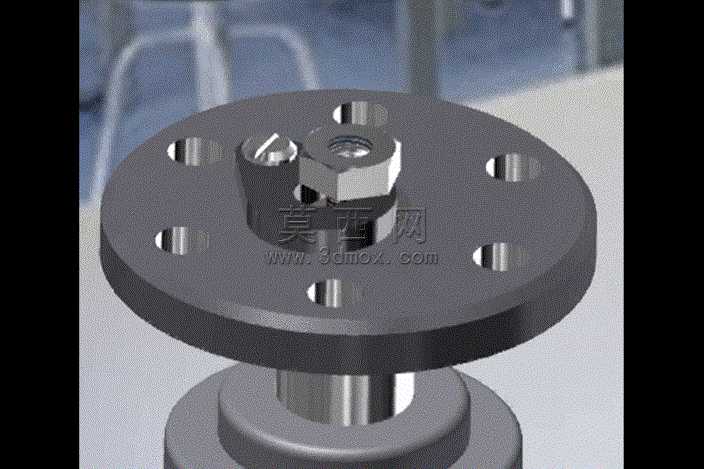

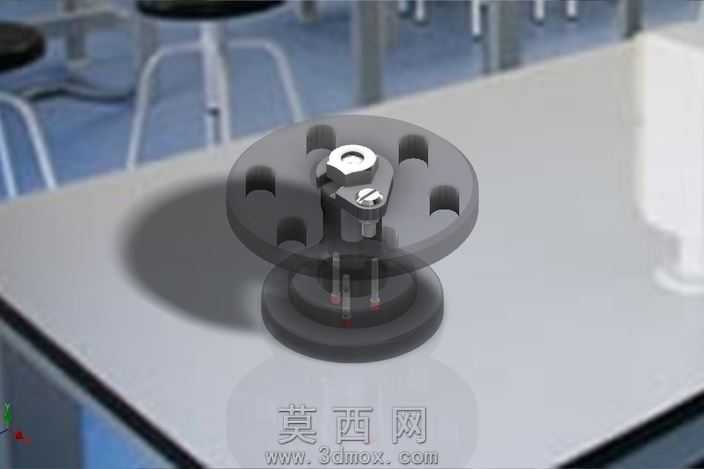

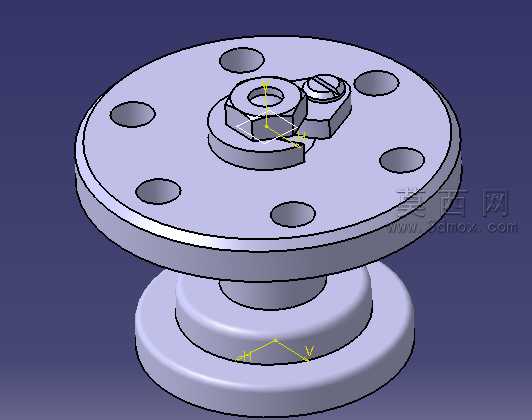

本钻孔夹具采用三维参数化建模完成整体结构设计，建模过程中遵循机械加工工装的设计规范，从定位基准、夹紧可靠性、操作便捷性三个核心维度出发完成结构搭建。模型整体采用分层式结构设计，底部为带阶梯轴的安装基座，可直接适配钻床工作台的安装接口，实现夹具整体的快速定位装夹，基座上方为圆形法兰式夹具体，法兰盘圆周均匀分布六个安装通孔，可通过螺栓将夹具体与底部基座锁紧固定，保证加工过程中夹具整体的刚性与稳定性。夹具体中心区域设置有工件定位芯轴，芯轴与待加工工件的内孔采用小间隙配合，实现工件的径向精准定位，芯轴旁侧设置有偏心式快速夹紧机构，通过旋转偏心压块即可完成工件的压紧与松脱，无需额外工具即可完成工件装拆，大幅提升钻孔工序的上下料效率。建模过程中对所有配合面均做了公差适配设计，定位面与夹紧面的粗糙度要求在模型特征中做了对应标注，夹具体的非加工面做了均匀的倒角处理，避免操作过程中出现锐边划伤的安全隐患。渲染阶段采用金属哑光材质模拟夹具的调质钢本体质感，对定位芯轴、夹紧压块的工作表面做了高亮金属质感处理，清晰区分不同功能区域的结构特征，整体模型的装配关系完整，无干涉错面问题，所有活动部件的运动行程均做了限位设计，保证夹紧机构旋转过程中不会与夹具体本体、待加工工件发生碰撞。设计过程中充分考虑钻孔加工的受力特性，夹具体法兰盘的厚度、基座的支撑直径均经过受力校核，可承受钻孔过程中的轴向进给力与切削扭矩，避免加工过程中出现夹具变形、工件移位的问题，保证钻孔位置的尺寸精度与位置度要求，该夹具可适配小型盘类零件的径向孔、轴向孔钻削加工，通过更换不同规格的定位芯轴与压块，即可实现一定尺寸范围内同类型工件的钻孔加工，具备较好的通用性与互换性。
