欧标3030铝型材M5T型滑块螺母

　　这款滑块式T型螺母是为欧标30系列工业铝型材框架配套开发的槽内紧固元件，适配槽宽8.2mm的3030铝型材中央T型槽，公称螺纹规格M5，主要用于在铝型材杆件的任意槽段位置建立螺纹连接点，解决铝型材本身无法直接攻丝承重的装配痛点。日常做非标自动化设备机架、车间工作台、物料货架、设备防护围栏、3D打印机框架、流水线侧边支架的时候，外装的角件、门板铰链、传感器安装支架、导轨固定座、层板托臂都需要在型材槽内预置连接螺纹，这种后置装入的T型螺母不需要提前在型材上钻孔攻丝，也不用从型材端面逐段串入紧固件，装配时可以直接把螺母从型材槽口的任意位置斜向卡入槽腔，旋转摆正后顺着槽道滑到需要锁紧的坐标点，拧动配套螺栓的时候螺母会自动在槽内张紧卡位，背面的防滑齿会咬进型材槽的内壁，不会跟着螺栓同步转动，锁紧后轴向抗拉和抗剪能力完全满足常规轻型工业框架的负载要求。

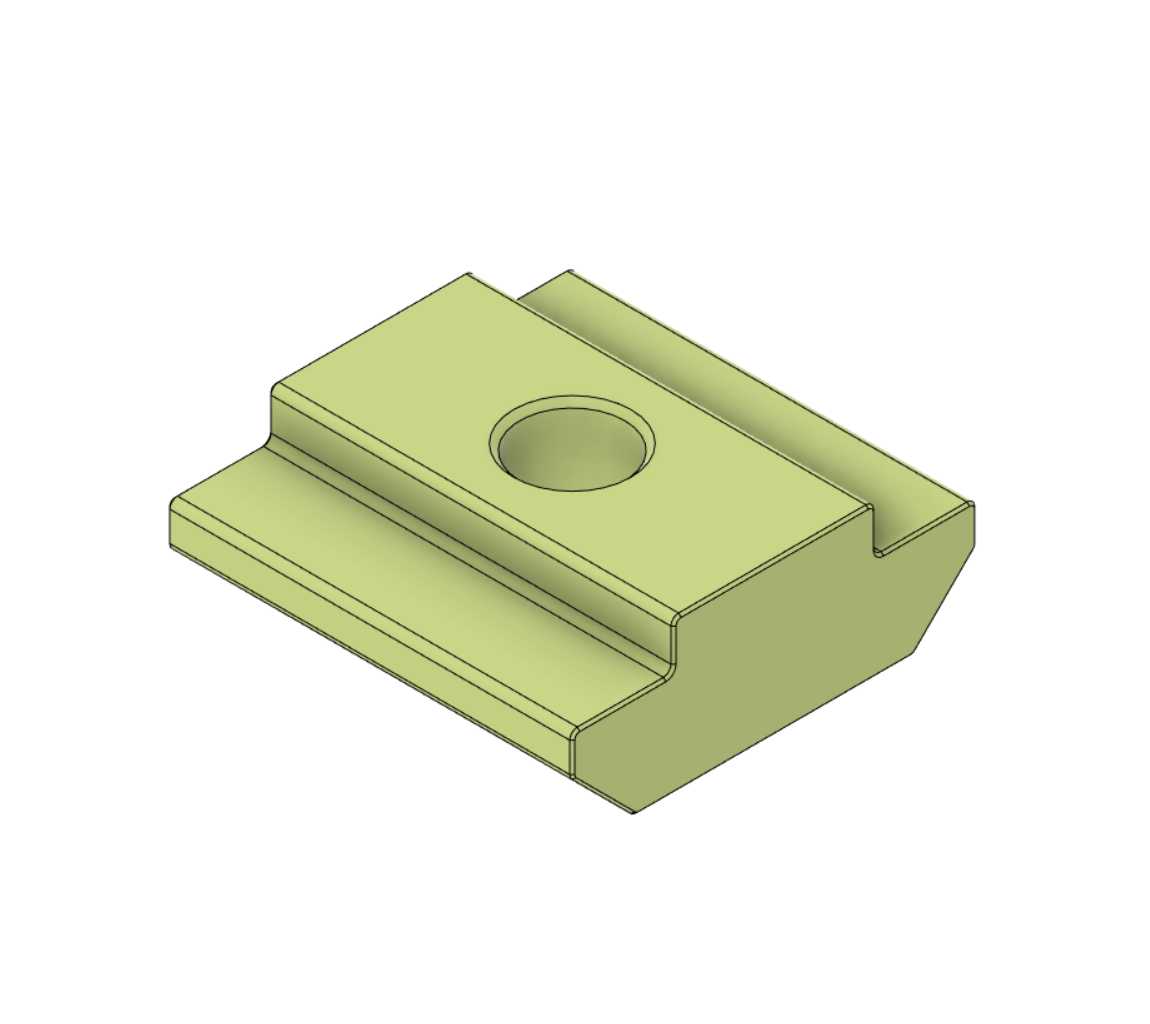

　　从结构设计逻辑来看，这款螺母的本体外形完全匹配3030型材T槽的内部轮廓：底部两侧做了和槽腔下沿贴合的限位凸边，装入摆正后凸边卡在槽腔的宽腔段，不会从槽口直接掉出；螺母顶部的宽度略小于槽口宽度，保证滑动顺畅不会卡滞；本体两端做了斜向切角，一方面是卡入槽口时导向顺滑，不用刻意对准角度就能顺利塞进去，另一方面在多段型材拼接的槽道接缝处，滑过接缝时不会被台阶卡住。螺母本体中央加工贯通的M5标准内螺纹，螺纹有效啮合长度控制在6mm左右，既保证M5螺栓拧入后有足够的螺纹咬合圈数，避免滑牙，又不会因为螺母整体厚度过大占用槽腔多余空间。整体外形做了发黑或者镀锌的表面处理，兼顾防锈和装配时的顺滑度，没有多余的突出结构，完全藏在铝型材槽内部，装配完成后框架外表面没有凸起，外观整洁也不会刮伤操作人员或者挂住管线。

　　实际选型和装配的时候需要注意几个边界尺寸：首先这款螺母对应3030欧标铝型材，槽口宽度8mm、槽腔内部宽度15mm左右，不能混用在2020或者4040型材的槽里——20系列槽腔太窄螺母塞不进去，40系列槽腔间隙太大螺母卡位后会晃动，锁紧精度不足。M5的螺纹规格适配常用的M5内六角圆柱头螺栓，根据要固定的外接板件厚度选择螺栓长度，一般螺栓穿过被连接件之后拧入螺母的深度保证在5mm以上就能达到额定锁紧力。装配顺序上如果是已经搭建完成的现有框架加装附件，不需要拆解型材，直接把螺母斜着塞进槽口，推到目标位置之后再放外接件穿螺栓预紧，调整好附件的位置坐标之后再完全锁紧；如果是提前预装的场景，可以在框架拼装前就把对应数量的螺母预先滑入各根型材的槽道内，后续装配时直接滑到对应点位即可，比弹片式螺母的定位容错率更高，重载工况下也不会出现螺母脱槽滑移的问题。

　　和传统的弹簧钢片T型螺母相比，这种整块碳钢切削成型的滑块螺母整体强度更高，抗剪切能力更强，在需要承受侧向力的场景，比如固定直线导轨、安装推拉门滑轨、挂载小型气动元件的时候，不会出现弹片变形导致螺母松动移位的问题。在三维建模过程中，这个零件的建模逻辑也很清晰：先按照型材槽的实测轮廓绘制螺母本体的拉伸截面，切出两端的导入斜角，之后在中心位置打螺纹底孔，再修饰螺纹特征，整体结构没有复杂曲面，建模时重点要核对螺母的外形尺寸和所用铝型材的槽腔截面做间隙配合，预留0.2到0.3mm的滑动间隙，保证虚拟装配的时候螺母可以在槽内顺畅滑动无干涉，实际出工程图时还要标注螺纹精度、热处理硬度以及表面处理要求，确保量产件的一致性。这类紧固件虽然是铝型材框架里的极小配件，但选型匹配是否正确直接决定了整台设备机架的装配可靠性，很多新手设计时容易选错螺母系列或者螺纹规格，导致现场装配时孔位对不上、螺母卡不进槽，提前在三维设计阶段把标准件库的滑块螺母和型材槽做装配校验，就能完全避免这类装配返工问题。
