大口径弹簧式法兰连接安全泄压阀

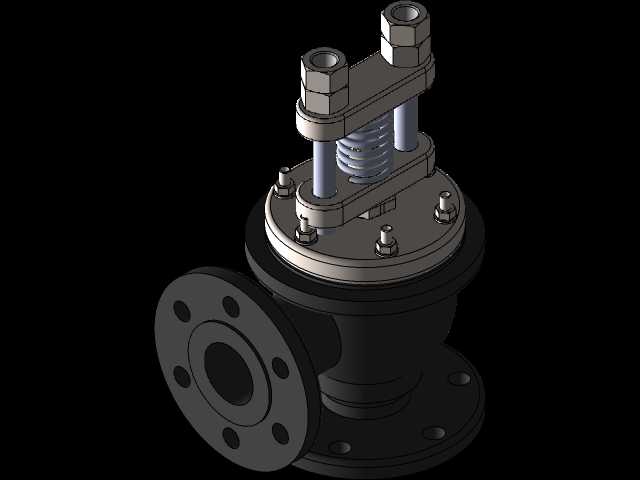

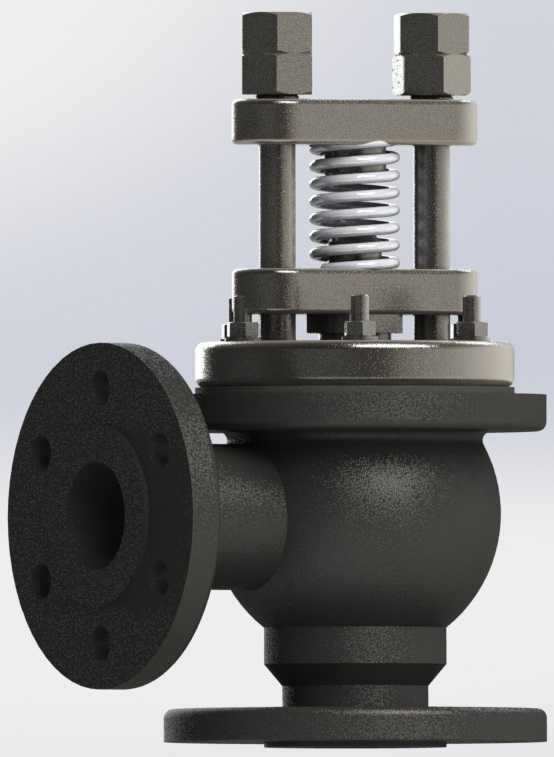

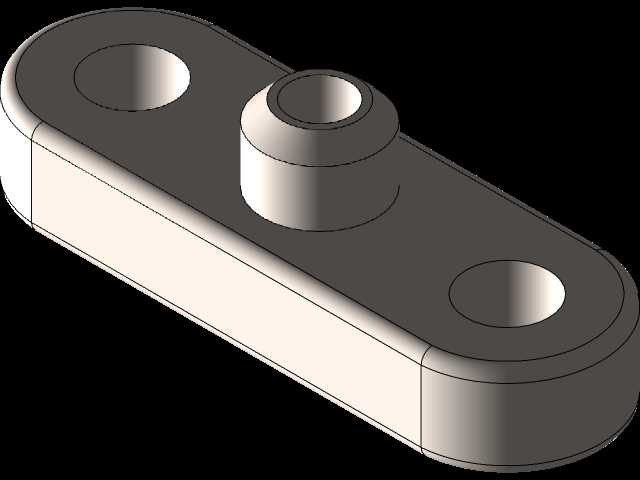

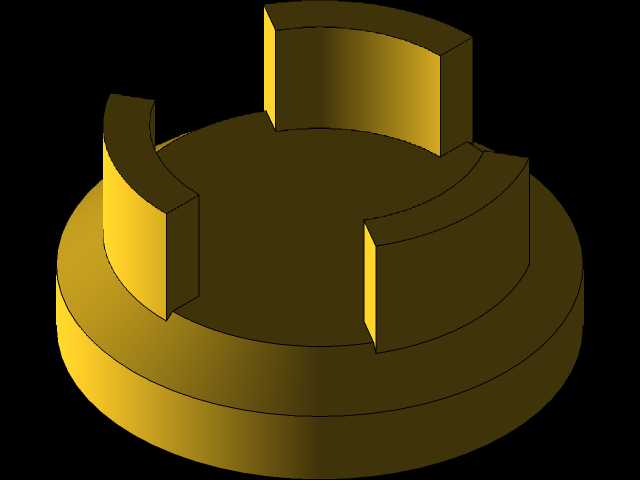

　　在承压流体管路的工程设计环节，超压泄放元件的选型与结构校核直接决定整套系统的运行安全边界，本次梳理的DN60口径弹簧加载安全阀，就是面向中低压工业管网、承压罐区配套的典型泄放类阀门结构。从现场安装逻辑来看，这类阀门通常垂直布置在压力容器顶部或者主管道的超压风险段，入口端采用法兰对接形式，阀体侧部预留水平走向的出口法兰，泄放介质可直接对接放空管或者回流回收管路，不会出现排放介质直冲作业面的问题。做三维结构拆解的时候最先要理清的是力平衡传递路径：阀瓣密封面的预紧力全部由上部压缩弹簧提供，弹簧被约束在两根平行导向立柱围合的空间内，上下两端分别抵靠顶部调压压盖和中部阀杆传动座，转动顶部的锁紧螺母组件就可以调整弹簧的预压缩量，

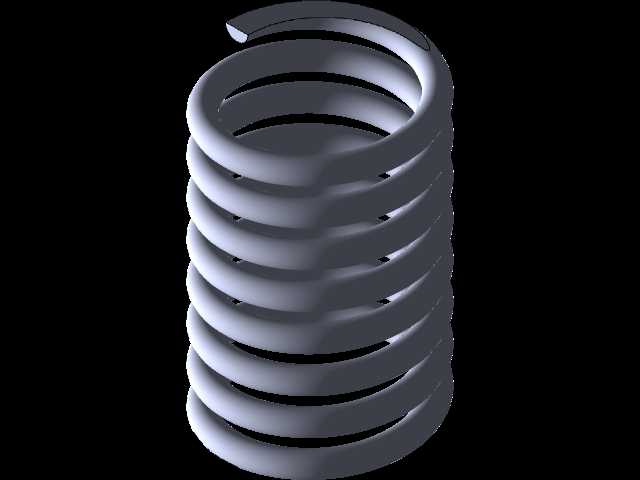

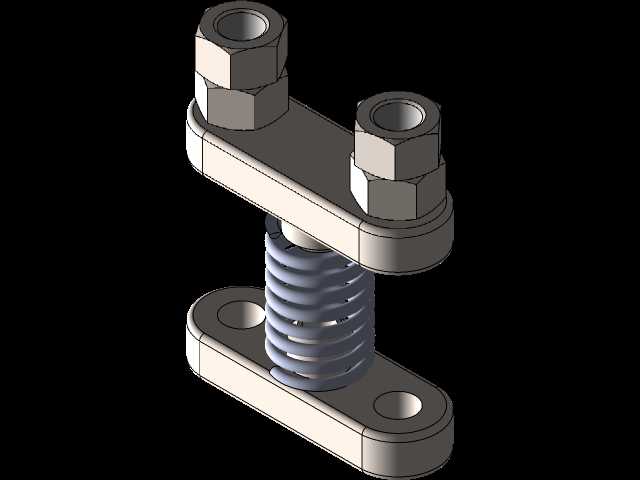

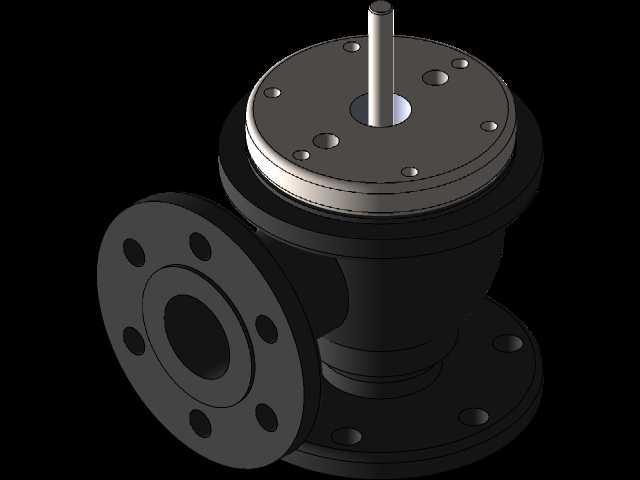

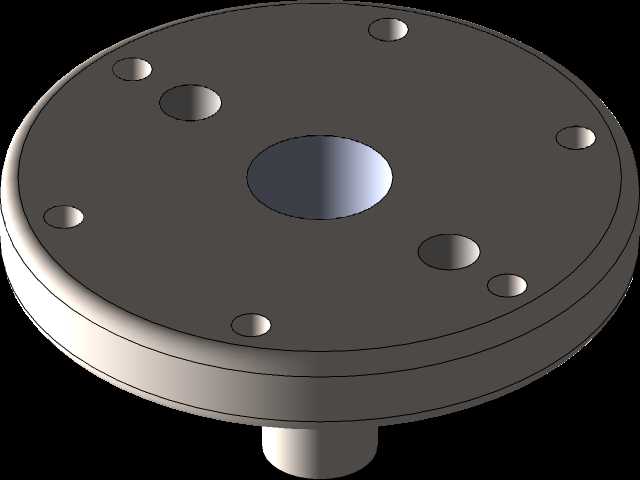

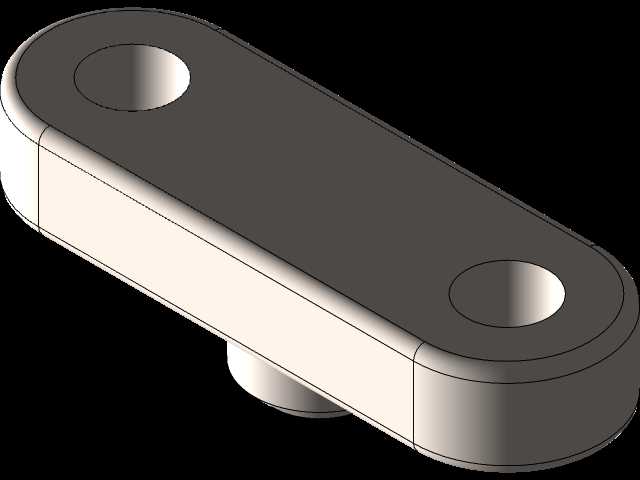

　　进而匹配不同工况要求的开启整定压力。不同于小型螺纹连接安全阀，大口径规格的泄放流量需求更高，阀座通径做到60毫米之后，介质作用在阀瓣上的顶升力会随通径平方增长，因此弹簧的线径、有效圈数都做了对应放大，导向立柱的直径也同步加粗，避免弹簧受压过程中出现侧向偏摆，保证阀瓣升降全程和阀座密封面保持同轴对中。阀体流道采用转角式结构，介质从底部垂直入口进入阀腔，超压状态下阀瓣被顶起后，流体沿90度转向从侧部出口快速排出，这种流道布局的优势在于排放反力方向和阀门安装轴线垂直，配套法兰螺栓承受的额外冲击载荷更小，设备运行时的振动幅度更低。法兰连接端的螺栓孔分布完全遵循常规管法兰的配孔规范，入口法兰和出口法兰的密封面都预留了足够的压紧宽度，现场安装时不需要额外做转接工装，直接和同压力等级的管路法兰配对即可。上部的弹簧压架采用双层板式结构，上下两块横板分别穿装在两根导向立柱上，顶部用厚制六角螺母锁死，既给弹簧提供了稳定的轴向支撑，也留出了足够的操作空间，后期现场校验整定压力的时候，不用拆解整个阀门，只需要松开锁紧螺母调整弹簧压缩量就能完成压力标定。从结构设计的细节考量，阀瓣和阀杆的衔接位置预留了微量浮动间隙，即便管路安装存在小幅法兰同轴度偏差，阀瓣落座的时候也可以自动适配密封面角度，避免出现局部偏磨导致的密封泄漏。阀体下部的过渡段做了等壁厚加厚处理，因为阀门长期承受管路内压，同时泄放瞬间会存在介质冲击，加厚的腔体壁面可以有效降低应力集中风险，

　　侧出口和主腔体衔接的转角位置做了圆弧过渡，既减少了泄放时的流体湍流阻力，也避免了直角位置的冲蚀磨损。在整机安装边界上，阀门的最大外轮廓尺寸集中在顶部弹簧调节组件，垂直方向的安装预留高度需要覆盖弹簧全行程加上调压螺母的操作空间，水平方向侧出口法兰的外伸长度要提前和周边管路排布做干涉校验，法兰端面上的螺栓拆装空间也要预留足够，避免后期检修时扳手无法就位。这类结构的安全阀适用场景覆盖很广，常压储水罐、压缩空气储气罐、低压蒸汽管网、中小型化工配料釜的超压保护都可以选用，弹簧式的结构不需要额外外接动力源，完全依靠介质自身压力实现自动开启泄压，当管路压力回落到整定压力的回座区间后，弹簧力会重新推动阀瓣压紧密封面，阀门自动关闭，

　　不需要人工现场复位。建模过程中所有配合面的公差逻辑都要贴合实际加工要求：导向立柱和上下横板的装配孔采用间隙配合，保证阀杆升降动作顺滑无卡滞；弹簧的内外径和导向立柱、中心阀杆之间保留均匀径向间隙，避免弹簧压缩过程中出现剐蹭；法兰密封面的平面度、阀瓣密封面的同轴度都要在工程图中标注形位公差要求，才能保证实际加工组装后的阀门满足密封和泄放性能要求。和重锤式安全阀相比，弹簧结构的整体高度更低，对安装空间的要求更小，动作响应速度更快，不会因为设备振动出现重锤偏移误起跳的问题；和先导式安全阀相比，这种直接弹簧加载的结构零部件数量更少，没有复杂的先导引压管路，后期维护只需要定期检查弹簧疲劳状态和密封面磨损情况即可，运维门槛更低，非常适合工况稳定、泄放压力设定值不需要频繁调整的通用承压系统。在做管路系统三维布局的时候，还要注意阀门出口侧的放空管路不能设置额外的截流元件，避免泄放时背压过高影响阀门的正常开启排量，入口侧的管路通径不能小于阀门入口通径，防止节流导致阀门开启时出现频跳振荡，这些安装层面的工程要求，在三维模型的结构尺寸里都能找到对应的设计依据，方便设计人员在选型阶段就完成管路匹配和空间校验。
