直角转向流体管路铸钢阀体结构

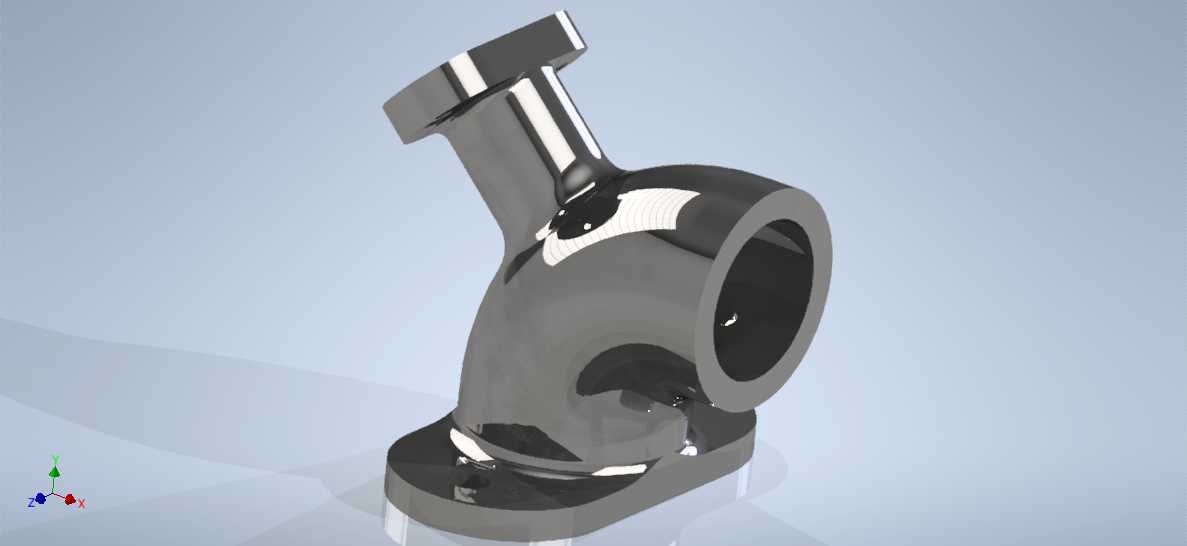

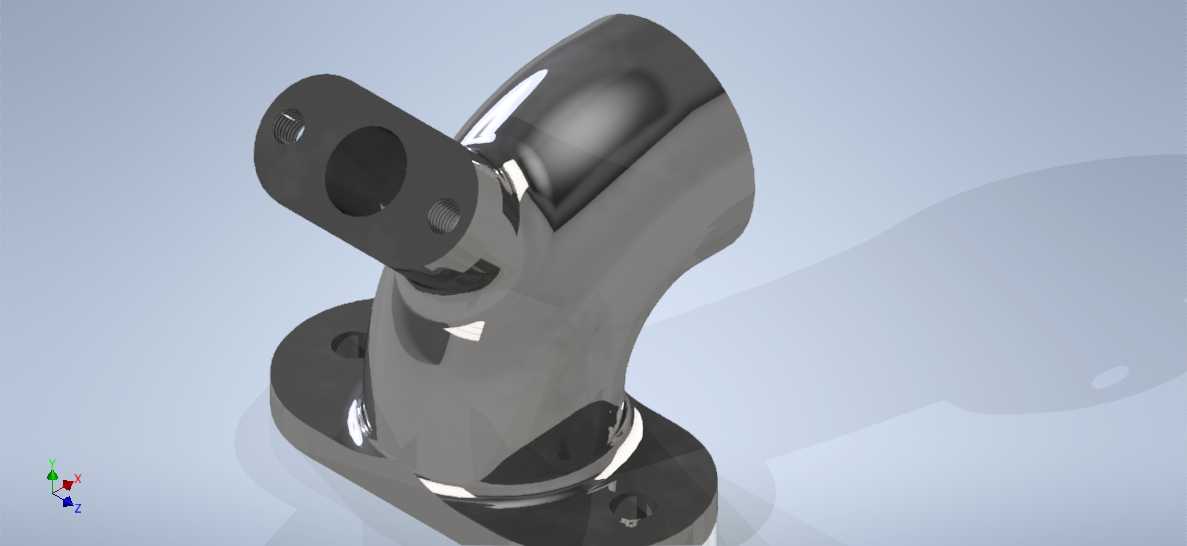

　　该结构对应管路系统中常见的90度转向阀体，主体采用一体铸造成型思路，外部为厚重承压壳体，内部加工出连续平滑的弯转流道，用于在设备管线中改变介质输送方向，同时可集成启闭、调节或截流功能。从三维形态看，阀体一侧为大口径水平直通接口，端部带加厚环形法兰边，用于与上游管道通过螺栓对夹连接；顶部延伸出直立的阀杆安装座，座体顶端加工出方形驱动配合面，可承接手轮、执行器或阀杆传动组件；底部设置带安装孔的固定支座，用于将整个阀件承重固定在机架或设备基座上。

　　在实际工程场景中，这类阀体广泛用于水处理泵站、化工配料管线、暖通循环系统以及小型工业设备的流体回路。水平接口承担主管道来流，介质进入腔体后沿弧形流道完成转向，顶部驱动座内的阀芯可控制通路开闭或调节开度，底部支座则承担阀体自重、管道附加载荷以及运行时的振动约束。设计时首先要保证流道转弯处的过渡曲率，避免直角急转造成局部涡流、压损增大和冲蚀磨损；壳体壁厚需按公称压力等级核算，在法兰根部、支座交接处和流道转弯外侧设置渐变圆角，分散铸造应力与承压应力。

　　建模过程中，外形轮廓可先通过旋转与拉伸建立主体毛坯，再利用扫掠或放样切除内部流道；顶部驱动座需保证与主腔体同轴，方形配合面下方预留密封件和填料函的安装空间；水平法兰端面上的螺栓孔按圆周均布，孔位与配对法兰标准一致；底部支座的安装孔中心距、孔径和底面平面度需满足现场螺栓固定要求。各接口之间的相对高度、法兰外径和支座边界尺寸共同决定了安装空间，布局时要预留手轮操作空间、管道扳手空间以及检修拆卸余量。

　　结构细节上，法兰端面需留出密封面加工余量，支座与壳体连接处采用加强筋过渡，避免悬臂受力开裂；顶部方头与阀杆的配合尺寸要兼顾扭矩传递和装配间隙；内腔流道表面在铸造后通常进行精整或机加工，以降低流动阻力。整体三维模型完整表达了外部接口、安装基面、驱动配合和内部流道的空间关系，可直接用于干涉检查、管路布局、铸造工艺分析以及后续工程图出图，对阀门选型、设备管线布置和结构改进具有明确参考价值。
