带开关旋转电位计RV097NS结构建模

　　在消费类电子、小型工控面板与通讯终端的人机交互链路里，带开关的旋转电位计是非常常见的输入元件，本次完成的RV097NS三维结构，完整还原了该类元件从操作端到插装端的全部几何特征，可直接用于整机布局干涉校验、面板开孔匹配与PCB封装协同设计。

　　从实际使用场景来看，这类元件大量出现在便携通讯设备、音频调节终端、小型仪器面板与电源控制回路中：操作者旋转带滚花的轴套即可改变内部电阻分压比，实现音量、转速、亮度或者输出参数的连续调节；将轴体沿轴向按压到底时，内置的微动开关同步触发，完成电源通断或者功能确认动作，把连续调节与离散开关两个操作集成在同一操作位，大幅压缩面板占用空间。

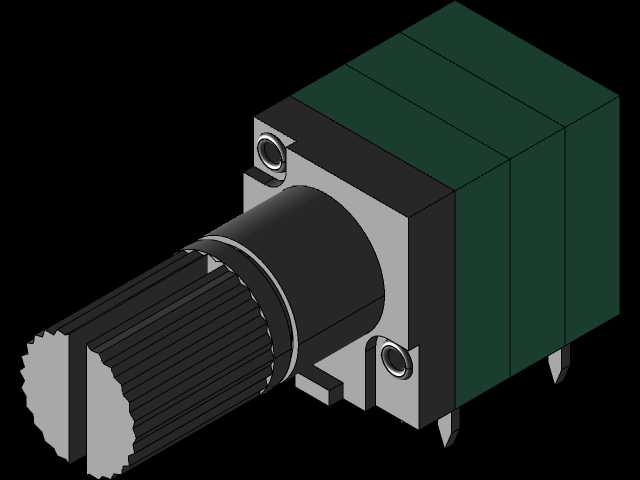

　　建模过程中优先梳理了元件的安装边界：后端绿色主体为塑封电阻基体与开关腔体，整体呈规整长方体，底部伸出两根定位插片与对应信号引脚，引脚的间距、伸出长度与弯折角度均按照实际插装姿态还原，结构工程师在PCB布局时可直接将引脚对位焊盘，提前校核波峰焊或者手工焊接的操作空间，避免引脚与周边贴片元件发生碰撞。前端金属安装法兰上预留两个对称的安装孔，用于从面板背面穿入螺丝锁紧，或者配合卡簧完成轴向固定，法兰的厚度、孔位中心距都严格对应实物尺寸，面板设计时开孔直径、沉台深度均可直接参考模型边界取值，不会出现装配后轴体歪斜或者旋钮蹭面板的问题。

　　操作端的滚花轴是人机交互的核心结构，轴身加工有连续的轴向防滑齿纹，末端做了切边平面，配套旋钮装入后既可以靠滚花增加周向摩擦力，也能通过D型切面防止旋钮相对轴体打滑空转。轴体与金属基座之间的台阶层级做了完整还原：不同直径的轴段分别对应密封圈位、旋钮限位面与内部碳膜刷架的配合位，轴向按压的行程空间也在结构里做了预留，开关触发的轴向位移不会和周边面板结构产生干涉。

　　设计思路上没有把该元件当作简化方块处理，而是拆分出塑封基体、金属安装座、旋转轴套、固定引脚、安装孔位几个独立子特征：绿色塑壳部分的分模线、侧壁加强槽都做了细化表达，金属基座的倒角、安装孔的沉台结构也逐一还原，哪怕是整机做外观渲染时，该元件的材质区分——哑光绿塑壳、镀锌银白金属件、黑色滚花胶木轴——都能直接赋予对应材质，输出的展示效果和实物观感高度一致。

　　在整机堆叠设计阶段，这个模型的价值主要体现在两个维度：一是轴向尺寸校核，从轴的最前端到引脚最末端的总长度，直接决定了面板到PCB板的安装距离，结构工程师可以提前在面板与电路板之间预留出足够的容纳空间，避免出现轴体伸出长度不足、或者引脚顶到PCB焊盘下方壳体的问题；二是周向空间校验，塑壳长方体的周边轮廓要和相邻的接插件、电容、接线端子留出安全间隙，尤其是旋转轴带动刷架动作时，周边不能有干涉元件，按压开关的行程方向上也要预留出手指操作的空间，不能让周边凸起结构挡住按压动作。

　　从电气适配的角度，该电位计兼顾线性分压与开关通断功能，建模时引脚的定义位置和实物完全对应，硬件工程师在绘制原理图封装时可以直接参考模型引脚排序，不会出现接线错位。对于需要做设备维修备件建模、或者自定义配套旋钮的设计人员，该模型的轴径、滚花参数、切边尺寸都可以直接作为旋钮内孔的设计依据，不用再反复实测实物尺寸，大幅缩短面板操作件的开发周期。
