煤矿采掘工作面机械化液压支护装置

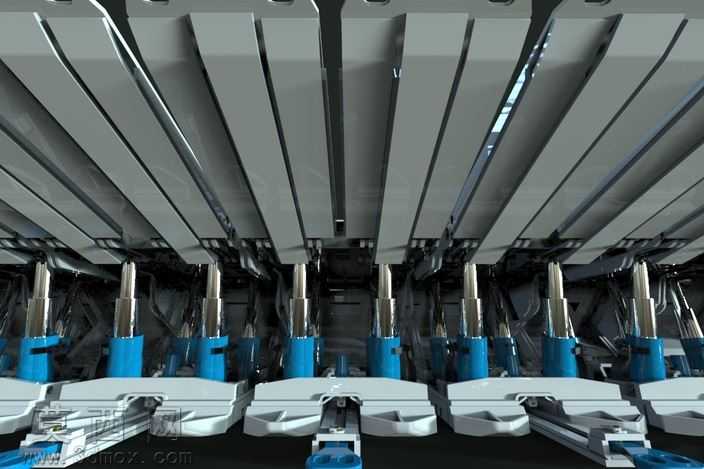

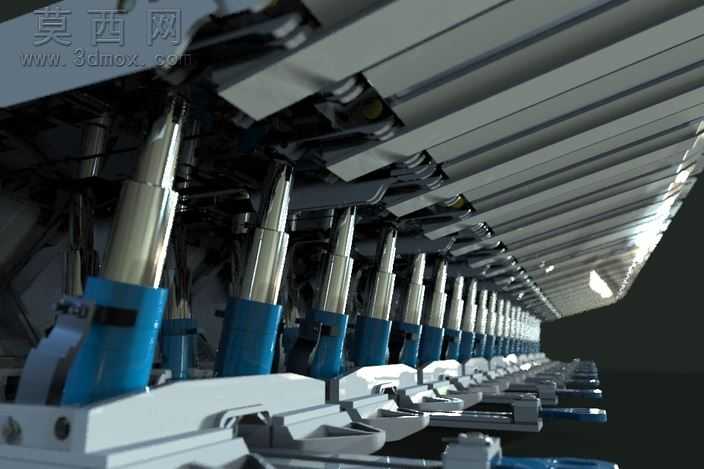

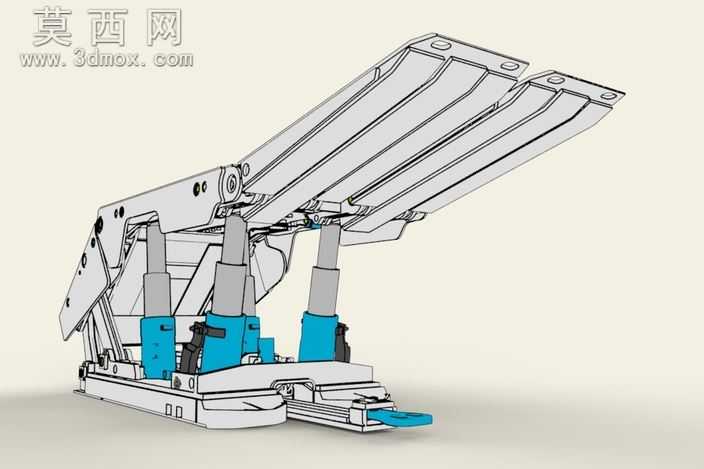

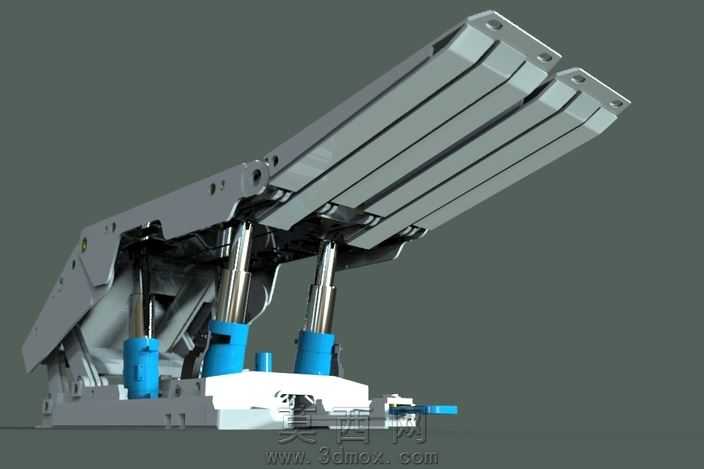

本模型为煤矿井下采掘作业所用的机械化液压支护装置，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循矿用支护设备的实际尺寸比例，对每一组支护单元的结构细节进行了精准还原。模型整体采用多单元并排阵列的布局形式，单组支护单元包含竖向液压支撑立柱、顶部承力梁架、底部推移基座、侧部护板连接结构等核心组成部分，建模时对液压立柱的多级伸缩段、密封配合台阶、顶部球面铰接结构都做了精细化的特征处理，未对结构做过度简化，能够清晰展示各部件的装配关系与运动逻辑。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：液压立柱的金属活塞杆部分采用高反光镀铬金属材质，调整了粗糙度与反射参数还原金属亮面质感；立柱下部的缸体部分采用蓝色工程漆面材质，添加了细微的漆面颗粒纹理提升真实感；顶部承力的金属梁架采用哑光深灰钢材材质，模拟井下设备使用后的轻微磨损质感；底部基座的铸造部件采用铸铁材质，调整了漫反射纹理还原铸造表面的粗糙肌理。结构设计上，该支护装置以液压作为动力源，每根立柱可独立完成伸缩动作以适配不同高度的采掘巷道顶板，相邻支护单元之间通过铰接连接结构实现联动推移，能够跟随采掘工作面的推进同步前移，持续为作业区域提供稳定的顶板支撑，避免井下采掘作业时出现顶板垮落风险。建模过程中重点梳理了液压管路的排布走向、各铰接点的转动自由度范围、推移机构的动作配合逻辑，确保模型的结构合理性与实际设备的工作原理完全一致，可用于矿用设备的结构展示、作业原理演示、相关课程的教学辅助等场景，模型的装配层级划分清晰，各部件可单独拆分编辑，方便后续根据不同的巷道工况调整支护单元的数量、排布间距与支撑高度参数。
