直升机尾桨旋叶旋翼结构设计

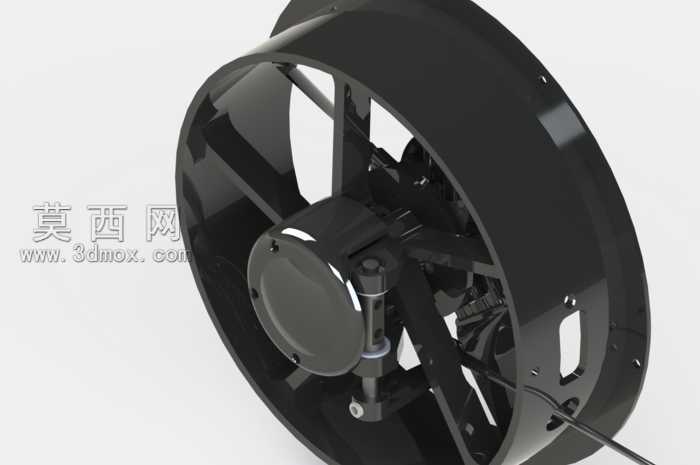

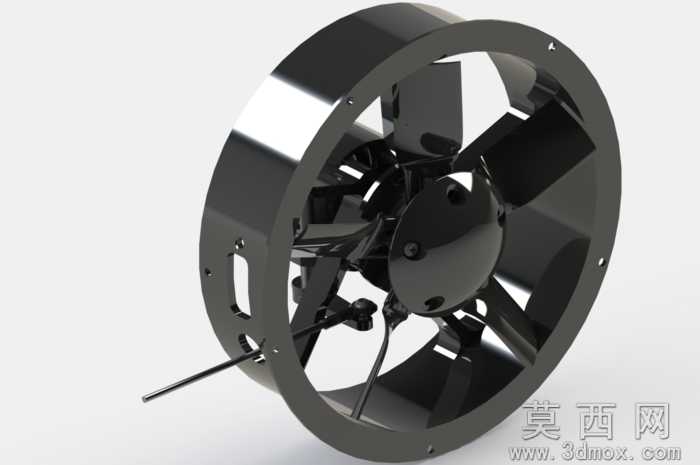

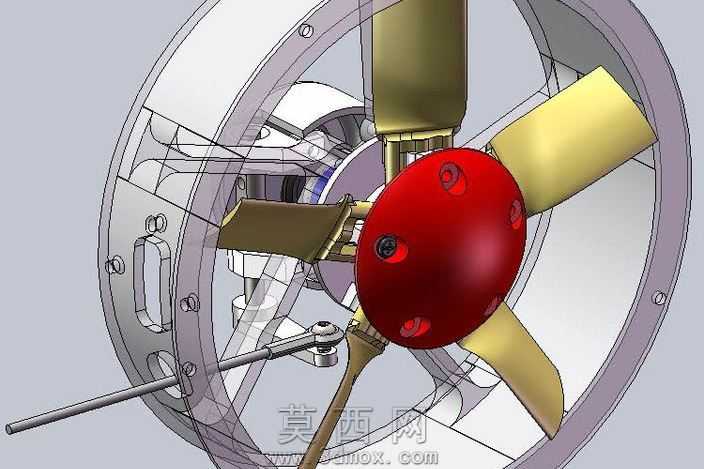

本作品为直升机尾桨旋叶旋翼的三维结构设计，建模阶段采用参数化特征建模方式完成整体结构搭建，首先构建环形外安装框架，框架上预留对称分布的安装定位孔，用于后续与直升机尾段结构的装配固定，框架内壁做等厚处理保证结构强度与轻量化的平衡。核心转子部分采用中心轮毂加辐射式叶片支撑的结构，中心轮毂设计为带沉孔的圆盘结构，用于与动力输出轴配合定位，轮毂周向均匀分布五片曲面旋叶，每片旋叶采用变截面翼型设计，从叶根到叶尖逐步调整弦长与扭转角度，优化气动做功效率，旋叶与轮毂的连接位置做圆弧过渡处理，避免应力集中提升结构疲劳强度。动力传动部分设计有中心拉杆结构，从轮毂中心延伸至框架外侧，用于旋翼的 pitch 角度调节，拉杆与轮毂、框架的配合位置预留转动间隙，保证调节动作顺畅无卡滞。渲染阶段采用哑光黑色金属材质赋予整体结构，模拟航空铝合金阳极氧化后的表面质感，外框架边缘添加高光线条突出金属件的加工棱边，旋叶表面做细微的拉丝纹理处理，还原真实航空部件的加工工艺细节，场景采用三点布光方式，主光从侧上方打亮旋翼主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒外框架的环形轮廓，突出整体的体积感与结构层次。设计过程中重点考量旋翼的动平衡特性，所有旋叶的质量分布、安装角度均做对称化处理，中心轮毂的重心与旋转轴完全重合，降低高速旋转时的振动幅度，同时兼顾结构的可装配性，所有部件均设计为可拆分结构，方便后续的装配模拟与工程出图，整体结构在保证气动性能的前提下，尽可能简化非必要的冗余结构，实现减重与结构强度的最优匹配。
