双孔弧形连杆式传动支撑构件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:628308
  • 双孔弧形连杆式传动支撑构件

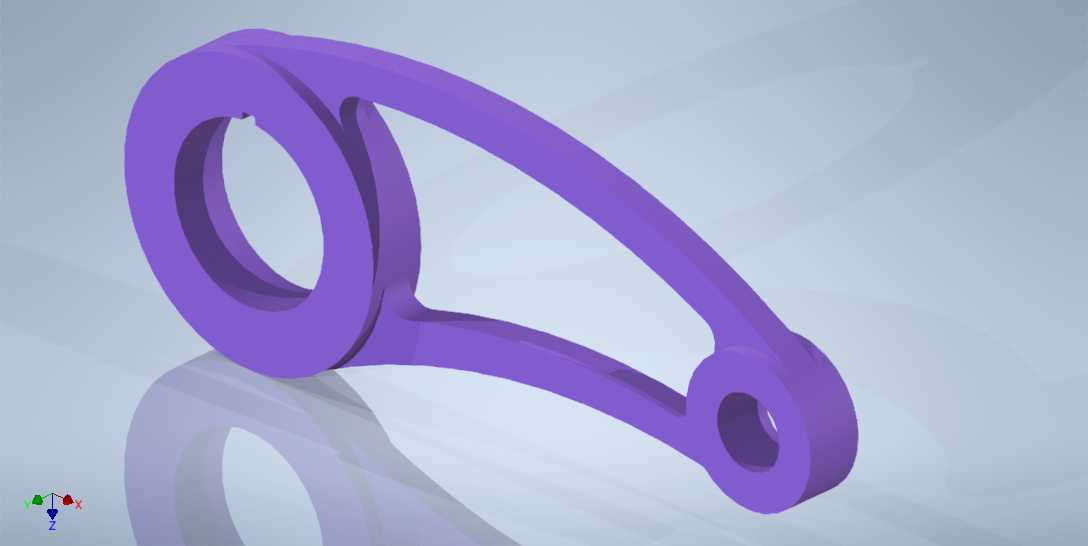

  该构件属于典型的两端铰接式弧形传动支撑臂,整体采用一体化实体结构成型,一端设置大直径环形铰接座,另一端配置小尺寸同轴铰接孔,两段环形座之间通过上下两条平行的弧形肋板连接,形成封闭的框式受力轮廓,这种结构形态常见于轻载连杆机构、手动夹持工具、小型操纵联动装置以及快装式卡扣组件中,可在两个铰接支点之间传递拉力、小幅推力并约束两端轴件的相对运动轨迹。

  从实际装配边界来看,大端环形孔用于穿入主轴或固定销轴,孔壁需保留足够的径向壁厚以承受铰接处的反复挤压载荷,环形座外侧做圆弧过渡,避免与周边机架发生旋转干涉;小端孔用于连接从动销、拉杆端头或操作端轴件,其中心距是整个构件最关键的安装尺寸,建模时需优先锁定两孔轴线的平行度与中心距公差。两臂肋板沿两孔中心连线方向呈流畅外凸弧线布置,既避开了中部运动包络区内的其他零件,又让构件在受拉时力流沿弧线连续传递,减少直角拐角带来的应力集中。

  结构设计上,双肋板之间保留了大面积中空区域,在保证抗弯截面模量的前提下显著降低构件自重,这对于需要随轴往复摆动的联动件尤为重要——轻量化的臂体能够减小铰接处的惯性冲击,降低销轴与孔壁的磨损速率。肋板与两端环形座交接处均设置加厚过渡圆角,载荷从孔壁向臂板扩散时截面逐步变化,不会出现突变台阶;臂板外侧轮廓与内侧镂空轮廓采用相近曲率,使整体壁厚分布相对均匀,若采用注塑或铸造成型,可避免局部缩孔与冷却不均缺陷,若采用板材铣削或线切割加工,则能一次性切出整体外形,后续仅需对两孔进行铰孔精加工即可。

  在功能特性方面,该构件并非单纯的刚性拉杆,其弧形外轮廓使其同时具备弹性卡夹的拓展潜力:当大端孔套入固定轴、小端孔受侧向按压时,两条弧形肋板可产生微量弹性张开,让小端孔快速卡入对应销位,这一特性与安全别针、快装管夹、便携式挂钩的工作逻辑高度契合,因此它既可以作为纯刚性传动连杆使用,也可作为带预紧力的弹性卡扣件使用。应用在手动工具场景时,大端可作为握持铰接支点,小端连接钳头或挂钩,臂体贴靠工件外侧轮廓完成夹持;应用在设备内部联动场景时,它可作为操纵杆与执行件之间的过渡连杆,把手柄的摆动转化为另一端销点的圆弧轨迹运动;应用在消费类便携配件场景时,该形态还可作为手机支架、挂扣或束线件的主体骨架,依靠自身弹性形变实现快速装拆。

  三维建模过程中,应先绘制两侧铰接孔的中心草图,确定中心距与两孔直径,再在同一草图平面内绘制外轮廓弧线与内镂空弧线,保证臂板宽度沿长度方向渐变:靠近大端受力较大处臂宽适当增加,靠近小端处逐步收窄,匹配两端不同的载荷水平。完成单截面草图后沿垂直于草图方向拉伸至目标厚度,再对两孔端面、臂板棱边添加倒角或圆角,消除锐边。建模阶段需同步核验运动包络:将大端孔设置为旋转铰接副,模拟小端孔绕大端摆动的全行程,检查弧形臂外侧是否会与机架、相邻杆件发生碰撞,同时确认中空区域不会在运动中卡入其他零件。对于需要批量生产的场景,还可在孔壁内嵌金属衬套以提升耐磨寿命,臂板表面则可根据使用环境做喷塑、阳极氧化或淬火处理,兼顾轻量化与长期反复铰接的耐用要求。
