双铰接摇臂式连接支座结构

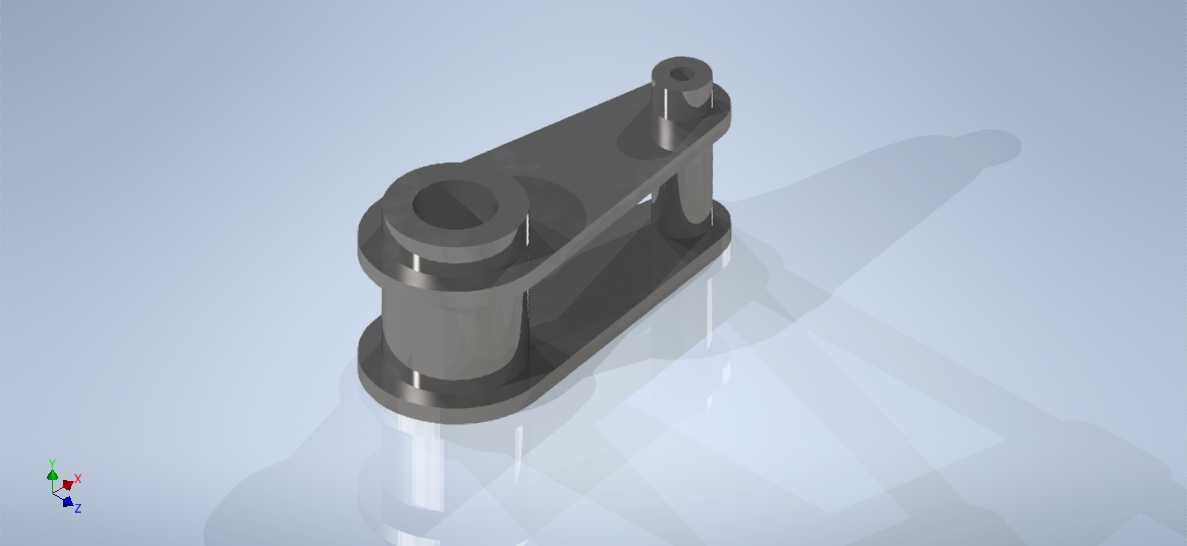

　　该构件属于典型的双铰接摇臂类连接支座，在整机布置中承担两处回转副之间的力流传递与运动约束，常见于连杆机构、操纵联动系统、小型夹持装置以及需要在固定支点与活动端之间建立刚性连接的传动部位。结构主体由一个大直径套筒、一个小直径套筒以及连接二者的板式臂身构成，两个套筒的轴线相互平行，分别用于穿入销轴或转轴，使构件能够绕两个铰接中心完成相对摆动。大套筒位于构件下部，轴向长度明显大于小套筒，其较长的配合面可以分散销轴接触压力，降低单位面积比压，并在承受横向弯矩时提供更稳定的支承跨度。小套筒位于臂身上扬端，尺寸较短，主要用于连接从动杆、拉杆或执行端，配合处可根据载荷等级选用滑动轴承、衬套或直接加工销轴孔。

　　从受力路径看，外部载荷由小套筒端引入，经三角形轮廓的臂身传递至下部大套筒，再由主销轴释放到机架或相邻构件。臂身采用变宽度板式结构，靠近大套筒处材料厚实，向小套筒方向逐渐收窄，这种轮廓并非单纯出于外观考虑，而是顺应弯矩分布：两孔中心连线附近承受较大的弯曲与拉伸复合应力，材料向该区域集中；远离主受力带的外侧则去除多余体积，以控制构件质量和转动惯量。臂身两侧立板与套筒外圆融合过渡，转角处设置连续圆角，可避免销轴载荷在孔口形成尖锐应力集中。套筒端部带有凸缘式加厚环，既增强孔口抗挤压能力，也为垫圈、卡簧或衬套定位提供轴向边界。

　　建模时应优先保证两套筒轴线的平行度、中心距以及孔轴配合尺寸。中心距直接决定摇臂的传动比、摆角范围和连杆运动轨迹，一旦偏差过大，会造成机构卡滞、销轴偏磨或驱动行程失真。大套筒内孔可按基准孔加工，内径表面需要较高圆柱度；小套筒孔则根据装配关系选择间隙配合或过渡配合。两孔外侧端面应保持与轴线垂直，以便销轴锁紧后垫圈均匀贴合。臂身与套筒交接区域属于三维建模中的重点，应采用实体融合而非简单拼合，确保壁厚连续，后续导入有限元分析时能够在圆角过渡区得到较真实的应力分布。

　　安装边界方面，下部大套筒通常作为主支点固定在机架支座之间，其轴向长度决定了该构件在两支板之间的占位宽度，设计时需在两端预留垫圈、防尘套或卡簧空间；上部小套筒朝向活动连杆，周围应保留足够摆动包络，避免臂身在极限角度下与机架、紧固件或相邻杆件发生干涉。由于构件工作时绕主销轴往复转动，小套筒端点会沿圆弧轨迹运动，布置外部管路、拉线或邻近零件时必须按最大摆角校核间隙。若用于高频摆动场合，可在套筒内压入自润滑衬套，并在端面设置耐磨垫片，以减少销轴与孔壁的直接摩擦。

　　该结构的功能特点在于用一个整体式摇臂替代分散的连接板和焊接支座，减少装配累积误差，同时通过双平行孔布局保证运动方向明确。构件外形虽然简洁，但对孔位、壁厚和过渡圆角较为敏感：壁厚过薄会在臂身与套筒交界处产生疲劳裂纹，壁厚过大则增加摆动惯量并浪费材料；孔端凸缘过高可能影响相邻零件装配，过低又无法形成有效支承。实际设计中可根据载荷方向在臂身侧面增加加强筋，或在大套筒外侧延伸定位台面，用于安装限位块、复位弹簧或角度感应件。整体结构适合铣削、铸造后机加工或增材制造后精加工，三维模型可直接用于干涉检查、机构运动仿真、销轴强度校核以及装配工艺规划。
