立式弯通管路转接支撑接头结构

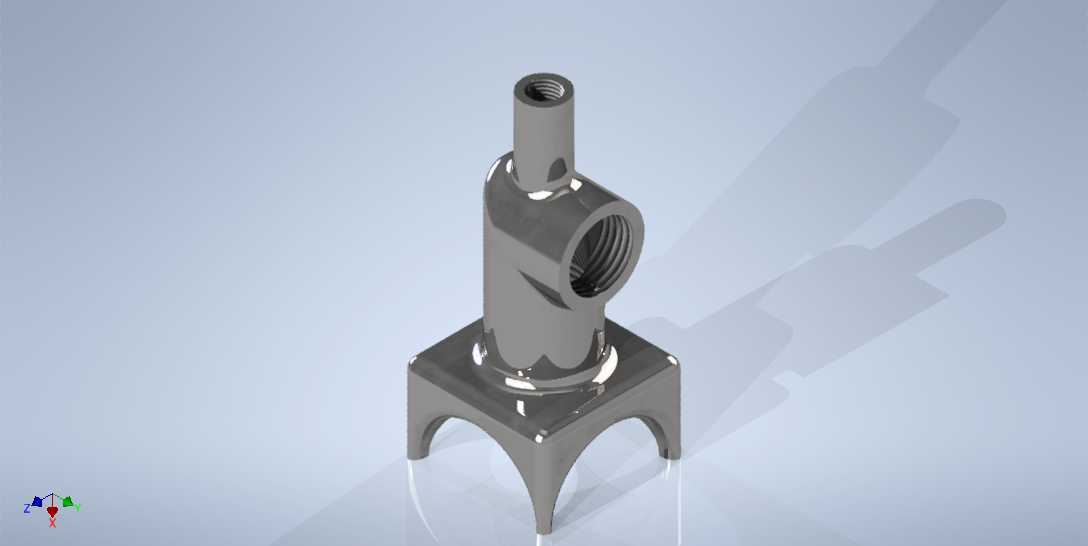

　　该构件属于管路系统中的弯通转接支撑件，整体将竖向管路接口、侧向管路接口与底部安装支撑结构整合为一体，常见于小型流体输送回路、实验台管路排布、设备内部气液通路以及需要在有限空间内完成管路转向并固定点位的装配场景。从实际装配逻辑来看，这类零件并非单纯的管接头，它同时承担通路转接和安装定位两项功能：上部竖直段保留内螺纹孔，用于对接沿竖直方向布置的管路或阀件；侧向外伸的圆筒段同样加工内螺纹，可接入水平走向的管道，使两路介质在构件内部形成90度左右的转向连通。底部方形法兰座与四个弧形支脚构成稳定支撑面，能够把管路端部受到的径向力、拧紧力矩和轻微振动载荷传递到安装基板上，避免悬空螺纹连接长期受力后出现松动或密封失效。

　　建模时首先要抓住三条核心几何轴线：竖直通道轴线、侧向通道轴线以及底座安装基准面。竖直圆筒与侧向圆筒相交处必须保证内部流道连续，外壁过渡区域不能出现尖锐折角，否则在铸造、注塑或机加工过程中容易形成应力集中，介质通过时也会在转角处产生额外涡流。图中构件在交汇区域采用圆滑加厚壁面，既提高了内螺纹根部的承载能力，也为密封拧紧时产生的附加弯矩留出强度余量。侧向接口端部的内螺纹长度需要满足有效啮合要求，通常不应小于对应管径的螺纹公称直径，壁厚在螺纹牙底位置仍要保留足够厚度，防止攻丝后最薄处承压能力不足。

　　底部结构的设计思路偏向“小 footprint 高稳定性”。方形底座提供平整贴合面，四个向下延伸的弧形支脚在不显著增加整体重量的前提下扩大了支撑跨距，支脚之间的镂空区域一方面减少材料占用，另一方面便于安装时观察底面贴合情况，也可容纳紧固件头部或避让基板上的焊缝、凸点。底座与上部筒体之间通过渐变曲面衔接，载荷从管路接口向下传递时能够平滑扩散到整个法兰面，避免在筒体根部形成环形应力突变。若进入工程详图阶段，底座上需要补充安装孔或固定槽的位置尺寸，明确孔中心相对竖直通道轴线的对称度要求；如果采用铸造工艺，支脚与底座交接处应设置铸造圆角，并保证各截面壁厚尽量均匀，防止冷却收缩时在厚大部位产生缩孔。

　　外形尺寸方面，上部竖直接口的外径、内螺纹规格、端面到侧向通道中心线的高度，是决定管路排布空间的关键参数；侧向接口的伸出长度则影响扳手操作空间，装配时必须在接口周围预留螺纹拧紧余量，不能让相邻板件或其他管路贴得过近。底部方形座的边长决定安装边界，支脚最低点构成整机支撑高度，设计基板时要保证该范围内无干涉特征。竖直接口顶端面与侧接口端面均应作为密封配合面考虑，端面与对应螺纹轴线的垂直度需要控制，否则对接后密封件受压不均，容易出现渗漏。

　　在设备内部使用时，这种一体式弯通支撑接头尤其适合管路数量多、排布紧凑的场合。相比采用单独弯头再加管夹固定的方案，整合式构件减少了一个潜在泄漏点，也省去了额外支架的安装工序；竖直段和水平段的相对位置由零件本体保证，现场装配时不需要反复调整角度。对于需要频繁拆装维护的实验装置或小型工艺设备，底座支撑形式还能让接口承受人工接管时的扭转力，保护与之相连的薄壁管路不被连带掰动。结构建模过程中应重点检查内螺纹孔与内部交汇腔的连通关系，不能在转角处留下多余薄壁或假实体；外表面的曲面过渡要与拔模方向、加工刀具路径相协调。若用于承压回路，还需结合介质压力、温度和材料许用应力复核筒体最薄壁厚、螺纹啮合长度以及底座固定方式，使零件在满足转向连通功能的同时，具备可靠的安装刚性和长期密封稳定性。
