金属空心圆柱衬套管件结构设计

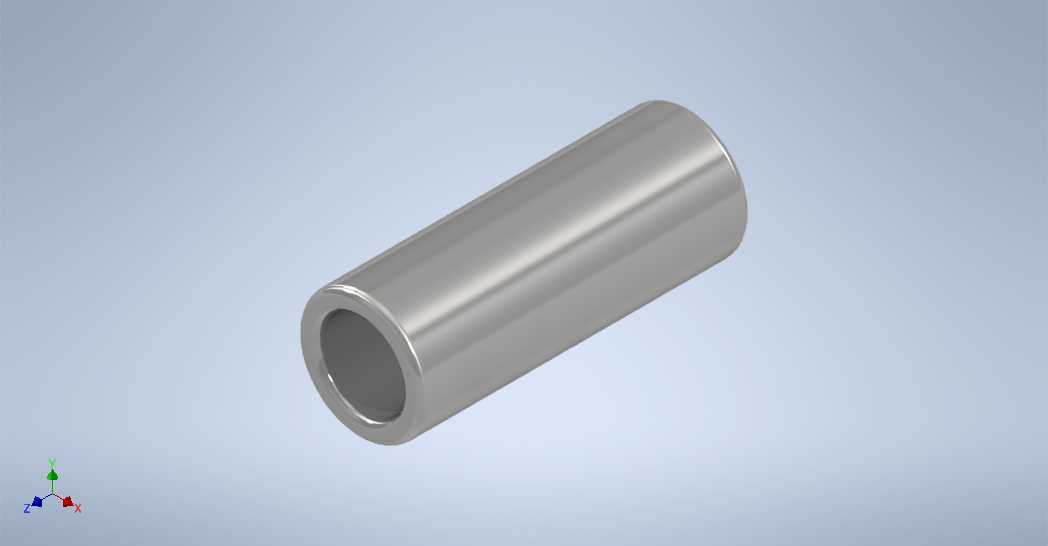

　　该零件为等截面空心圆柱套筒，整体采用回转体构型，外圆面连续光滑，两端面与轴线保持垂直，内孔沿全长贯通，形成稳定的环形承载截面。这类结构在机械装配中常作为轴套、隔套、定位衬套或流体通道短管使用，能够在受限空间内承担径向支撑、轴向间隔、孔位补偿以及介质导向等功能。

　　从实际使用场景看，短圆筒类零件广泛出现在通讯设备支架、轻型机构连接、夹具定位以及小型传动单元中。当两根杆件需要保持同轴间距时，套筒可套设在紧固件外侧，使锁紧力通过端面传递，避免被连接板直接受压变形；当轴类零件穿过薄板或冲压支架时，内孔可提供导向和耐磨边界，降低孔边因反复微动而产生的磨损；若用于气路或液路，贯通内腔则可形成短距离导流通道，圆柱外壁也便于与密封圈、卡箍或压板配合。

　　建模时应优先保证回转轴线、外径、内径和长度之间的尺寸关系清晰。外圆与内孔采用同轴约束，两端面建立平行关系并垂直于轴线，可使后续工程图直接生成稳定的剖面视图。壁厚需要结合受力状态确定：过薄会在压装或螺栓预紧时出现端面压溃、圆度失真；过厚则增加重量并占用相邻零件空间。对于以定位为主的衬套，壁厚可适当加大，以提高抗挤压能力；对于以导流或减重为主的管件，则可在满足强度和装配余量的前提下减小壁厚。

　　外形边界虽然简单，但安装细节不能忽略。套筒端面与被支撑件接触时，应确认接触面平整，避免局部点接触造成偏心载荷。外径与安装孔之间若采用间隙配合，装配便利但同轴度依赖相邻定位面；若采用过渡或轻压配合，定位刚度更好，却需要控制压入倒角和导入段。内孔与穿过件之间通常保留合理间隙，既补偿加工误差，也防止热膨胀后卡滞。端部可根据工艺需要设置微小倒角，既能去除锐边，也能在压装时起到引导作用。

　　结构分析中，环形截面承受径向载荷时应力分布相对均匀，外圆表面不宜开设突兀缺口，因为缺口会破坏回转连续性并形成应力集中。若设备存在振动工况，套筒长度与直径比例需要重点校核：过长的套筒在侧向力下容易发生弯曲变形，过短则可能无法提供足够支撑跨距。端面高度应与紧固件规格匹配，确保压紧后载荷落在环形端面上，而不是压在内孔棱线或外壁局部区域。

　　三维造型过程中，可通过草图绘制内外同心圆后拉伸生成主体，也可先建立实心圆柱再切除内孔。两种方式得到的几何结果一致，但在参数化设计中建议将外径、内径、长度和倒角分别设为独立变量，便于在选型阶段快速调整。修改内径时需同步检查壁厚，修改长度时需复核相邻板件间距和紧固件有效啮合长度。若零件用于焊接或粘接场景，还应在端部预留工艺空间，避免与周边圆角、焊缝或密封件发生干涉。

　　该类套筒的价值在于以极简几何提供可靠的中间界面。它不承担复杂运动，却决定了轴孔对齐、载荷传递和装配间隙的稳定性。设计时把同轴度、端面垂直度、壁厚连续性和安装边界处理到位，就能让小型管件在整机结构中保持长期稳定的支撑与定位作用。
