德森霍弹射架机械结构设计

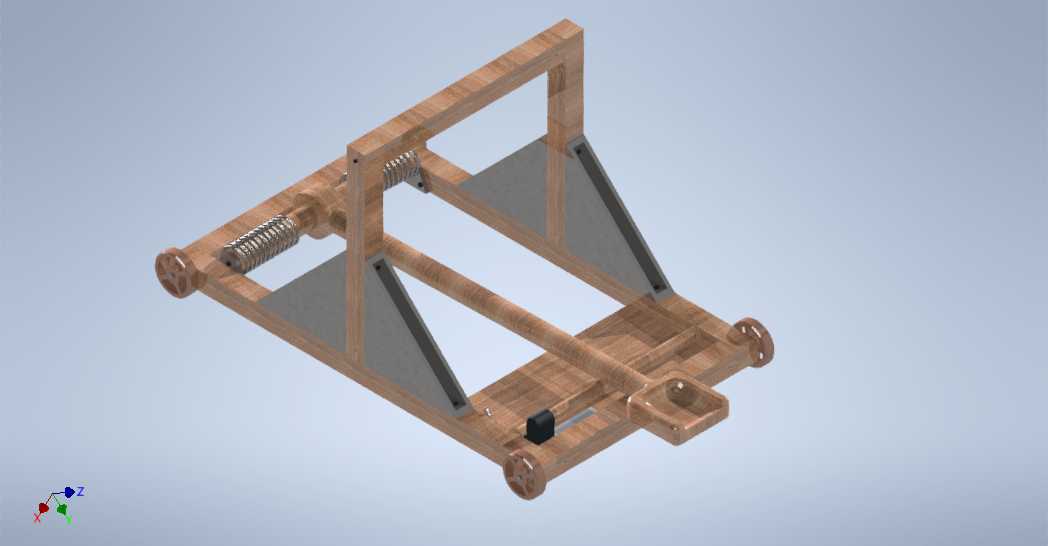

　　这套弹射架结构以开放式桁架框架为承载主体，整体采用矩形轮廓的梁式布局，纵向设置两根平行主梁作为弹射行程的导向基准，横向由端部横梁与中部支撑件连接，形成刚度与轻量化兼顾的骨架。框架两侧布置斜向加强板，将主梁与端梁之间的直角区域封闭成三角支撑区，有效抑制弹射瞬间的侧向扭转与框架张开变形，这一点在反复冲击载荷下尤为关键——弹射机构的失效往往不是主梁被压弯，而是节点在交变冲击下逐渐松动、框架整体走形。

　　动力来源为两根平行布置的圆柱螺旋压缩弹簧，弹簧沿纵向主梁方向安装，一端挂靠在框架前端的固定轴座上，另一端与滑动发射组件相连。拉动滑动组件向后即可压缩弹簧蓄能，到位后由触发机构锁定；释放时弹簧推力沿导轨方向集中输出，推动滑架沿主梁快速前冲，将置于滑架上的物体沿框架轴向抛出。双弹簧对称布置的好处在于推力合力线尽量贴近滑架中心，减少偏载带来的卡滞与导轨偏磨，这也是小型弹射装置中常用的均衡受力方案。

　　滑动发射组件位于框架中部，包含横向滑杆、前端承托块以及底部的限位/触发小件。承托块造型带凹槽与定位面，用于安放被弹射物体并约束其初始姿态，避免发射瞬间物体翻滚或偏离轴线。滑架与主梁之间通过轴套或滚轮类接触面传递载荷，建模时需重点核对滑动间隙：间隙过小，加工误差与轻微变形就会导致卡死；间隙过大，高速前冲时滑架会产生上下跳动，影响出射方向一致性。框架四角与端部设置了带孔的轴座和滚轮式端头，既可作为整体搬运、翻转或固定的铰接点，也能在桌面或试验台面上支撑定位，方便调整发射仰角。

　　从安装边界看，该装置属于台式轻型弹射工装，占地轮廓以长方形框架为准，长度方向需预留弹簧压缩行程与滑架前冲的安全距离，前端不得布置障碍物；宽度方向以两侧斜撑外沿为限，后方则要留出拉索或手动上弦的操作空间。框架高度较低，重心贴近支撑面，有利于减小发射反冲造成的倾覆力矩。若在实际使用中固定于工作台，应利用端部轴孔或底梁设置压紧点，把后坐力直接传递到台架，而不是依靠装置自重防滑。

　　结构设计思路上，这套方案把“储能—导向—触发—承托”四个功能拆分成相对独立的模块：弹簧负责能量存储与释放，主梁负责行程导向，前端块负责物体定位，底部小件负责到位锁定与释放。这种拆分便于在三维环境中单独检查运动包络，确认弹簧压缩极限、滑架前后止点以及触发件干涉情况。建模时应先建立主梁中心线与弹簧轴线，保证两条推力线平行且等高；再以滑架承托面为基准确定被弹射物体的安放高度，使推力作用点尽量靠近物体质心，降低发射初期的抬头或低头力矩。

　　应用场景上，这类机构可用于轻型物体发射试验、教学演示、桌面级抛投验证以及功能性工装开发。工程人员在参考时需要把注意力放在冲击工况：弹簧力并非静态载荷，滑架到位撞击、物体脱离瞬间的载荷突变都会传递到节点，因此端梁、轴座和斜撑连接处应按重复冲击考虑加强或增设缓冲。若要提升发射能量，可在保持框架导向不变的前提下更换弹簧刚度，但必须同步校核主梁弯曲变形、轴座剪切强度以及滑架制动距离，避免单纯增大弹力而导致结构损坏。整体而言，该模型清晰呈现了框架导向与弹簧储能相结合的弹射原理，适合作为轻型发射装置结构方案、运动干涉检查和工装布局设计的参考样例。
