立式扩展路由器外壳结构造型

　　这套壳体结构面向家庭弱电箱周边、办公工位桌面、小型门店收银区以及工业控制柜旁的网络扩展场景，主要解决主路由接口数量不足、无线覆盖边缘信号弱、有线终端需要就近接入时的设备承载问题。整体采用竖向棱柱式布置，外壳截面接近窄长矩形，落地后占用桌面面积较小，适合放在显示器侧边、书架隔层、机柜托盘边缘等横向空间紧张的位置；竖直方向的高度给内部电路板、天线模块和散热通道留出连续空间，也让设备在多根网线插入时不会因为线缆弯折半径过大而顶到墙面。

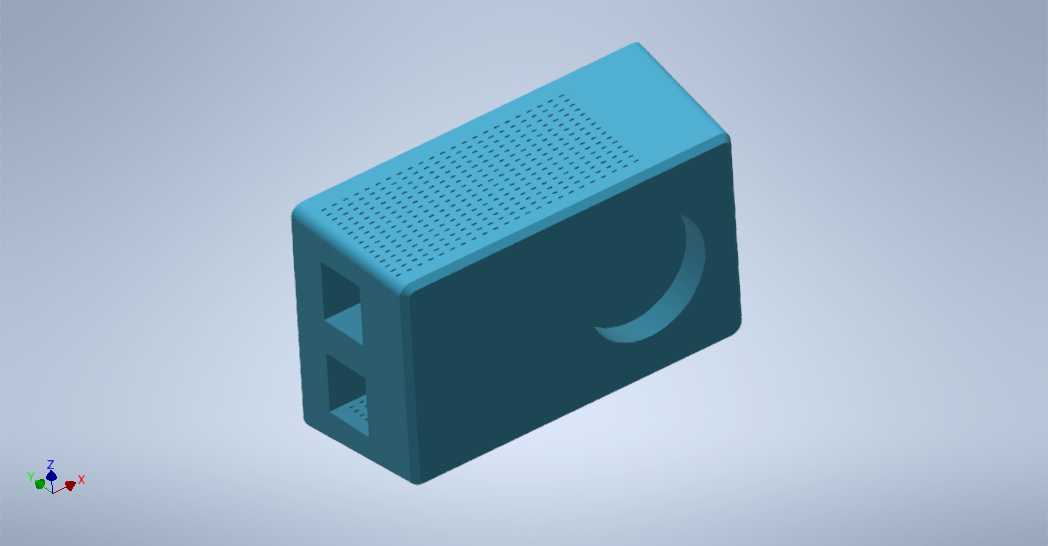

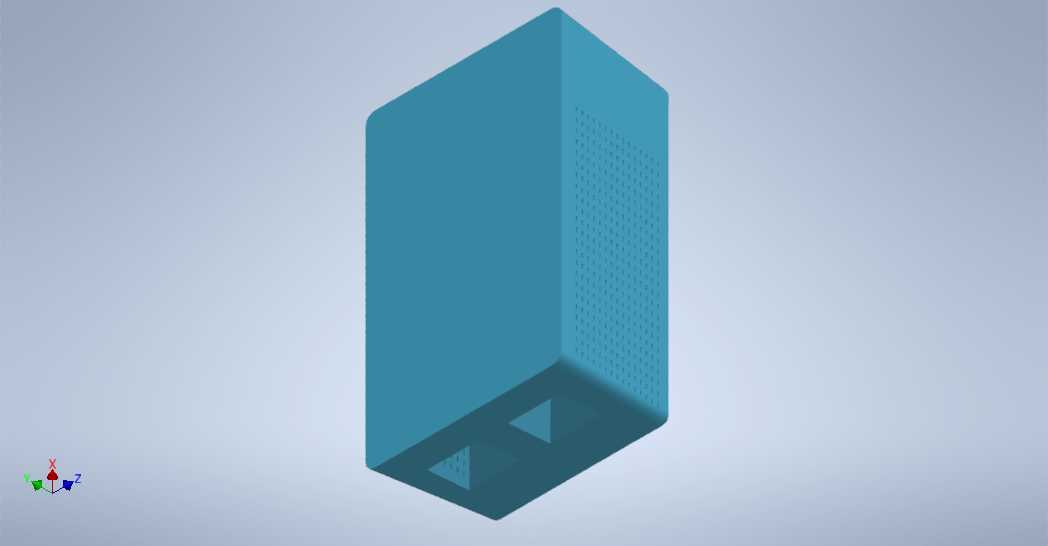

　　从外观上看，壳体四个长边做了明显倒角，没有尖锐棱边，搬运和插拔线缆时不易划伤手，也能减少塑料件在跌落工况下的应力集中。一个侧面布置密集小孔阵列，孔区沿高度方向延伸，对应内部发热芯片和电源模块所在区域；这些孔不是单纯装饰，而是配合壳体内部竖向风道使用，冷空气可从下部三角开孔进入，受热后沿侧壁网孔散出，在无风扇条件下降低长时间转发数据时的壳内温升。底部两个三角形窗口兼顾走线与进风，若内部采用板载天线，窗口区域也可减少实体塑料对无线信号的遮挡。

　　结构设计时需要先确定PCB的固定边界。壳体内部应预留电路板安装柱、螺丝孔位和加强筋，安装柱高度要让焊点、电容、屏蔽罩与壳壁保持安全间隙，避免装配后元件受压。竖向壳体的重心较高，底部壁厚和支撑面要适当加大，底边可设置防滑胶垫槽，使设备在网线被拉扯时仍保持稳定。前后壳之间适合采用卡扣加螺丝的组合方式：卡扣控制装配效率，螺丝孔布置在底部或背面隐蔽位置，保证检修时可以拆开，同时外观面不露出明显紧固件。

　　安装边界方面，模型的窄截面要求设计人员核对电源适配器、RJ45水晶头、USB插头等外接件的包络尺寸，尤其是背面接口区域，不能只按电路板接口高度建模，必须把插头外壳和网线弯曲段纳入空间校核。设备后方距墙面建议留出足够插拔距离，侧面网孔区不应被书本、金属支架或密集线缆完全贴死。若用于机柜环境，可在壳体背部增加挂耳或壁挂孔，使同一外形既能桌面放置，也能固定在墙板、机柜立柱或弱电箱内侧。

　　壳体材料可按批量工艺选择阻燃ABS或PC/ABS合金，前者成型流动性好、成本适中，适合普通家用网络设备；后者抗冲击和耐热性更好，适合对安全等级要求更高的商用场景。壁厚应尽量保持均匀，网孔区域不要形成局部过薄，开孔边缘需要通过圆角和加强框控制熔接线强度。底部三角开孔虽然有利于通风，但也要防止异物直接落入高压或敏感电路区域，必要时在内部增加隔离筋或防尘网安装槽。

　　从三维建模流程看，这类产品不能只做外观实体，需要同步建立内部PCB占位、接口包络、螺丝柱、卡扣、扣位间隙和散热空间。外观曲面完成后，应按装配顺序检查壳体上下、前后的配合关系，重点核对网孔是否与内部天线位置冲突、底部开口是否影响支撑脚、侧壁倒角处是否出现抽倒扣。若后续需要开模，还要在竖直方向评估分型线，侧孔和底部窗口尽量通过滑块或碰穿结构实现，避免为了外观造型造成模具复杂度过高。

　　实际使用中，扩展路由设备往往长期通电，壳体设计不能脱离热管理。网孔面积、开孔方向、内部芯片位置和壳体颜色都会影响用户感知与散热效果；深色壳体在渲染图中质感较强，但在日照环境下吸热更明显，因此通风截面和内部空气通道要留有余量。对于结构工程师而言，该模型的价值在于提供了一个完整的立式通讯设备壳体思路：用紧凑占地换取接口扩展能力，用侧面孔阵和底部开窗建立自然散热路径，再通过圆角棱柱、隐藏紧固件和均匀壁厚保证成型与装配可行性。
