空心圆柱轴套配套结构设计

　　这类空心圆柱轴套在工业传动、流体输送、轴系防护场景中应用十分广泛，日常做设备结构设计时，这类零件往往是容易被忽略但直接影响整套机构运行寿命的关键配套件。先从实际安装边界来说，这类轴套的内外径同轴度公差通常要控制在IT7级以内，端面与轴线的垂直度偏差不能超过0.02mm，不然装配后很容易出现轴系卡滞、偏磨的问题，很多现场维修时遇到的轴件快速磨损问题，追根溯源都是配套轴套的形位公差没达标导致的。

　　从功能特性上看，这类空心轴套根据应用场景不同，壁厚设计会有明显差异：如果是用作传动轴的耐磨衬套，壁厚通常会留足0.5-2mm的磨损余量，内壁会根据润滑需求设计油槽或者存油凹腔，避免轴件高速转动时出现干摩擦；如果是用作流体管路的连接衬套，壁厚会根据输送介质的压力做对应调整，低压输送场景下壁厚满足结构强度即可，高压场景下还要在端部做密封槽结构，配合O型圈实现介质密封，避免输送过程出现泄漏。

　　设计这类零件的时候，首先要明确配套的安装场景：如果是穿轴使用，内孔尺寸要比配合轴的公称尺寸大0.01-0.03mm的间隙，保证装配时能顺利压入，同时不会因为间隙过大出现运转时的晃动；如果是嵌入基座孔内使用，外圆尺寸要比基座安装孔小0.02-0.04mm的过盈量，压装后不会出现轴套随轴转动的错位问题。很多新手建模时容易忽略安装倒角的设计，这类圆柱轴套的两端都要做1×45°的导入倒角，不管是压装到基座内还是穿入轴件，都能避免装配时刮伤配合面的镀层或者加工面，也能减少压装时的阻力，降低装配难度。

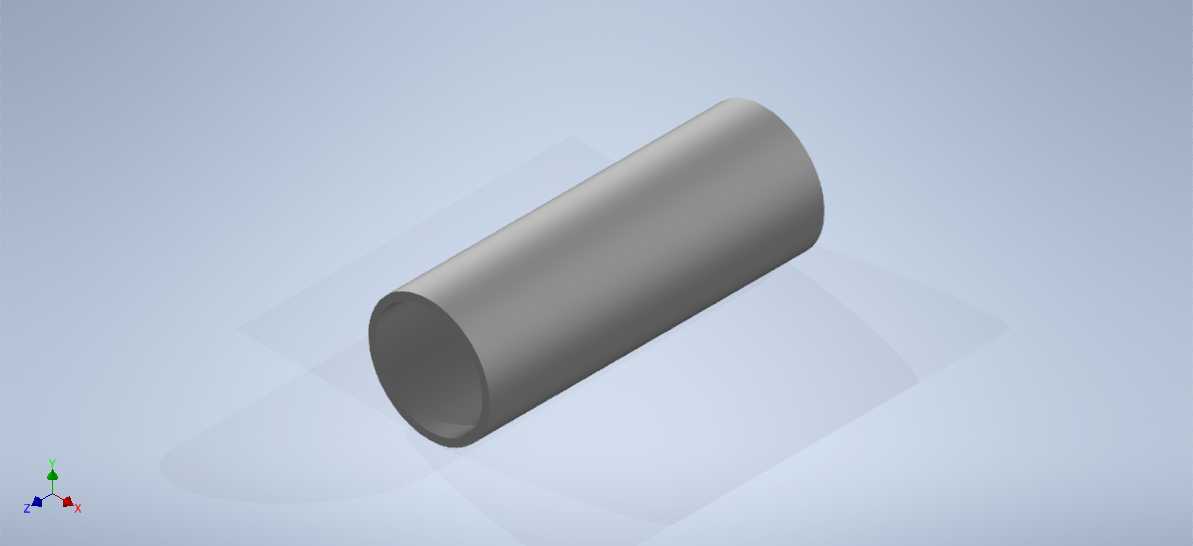

　　从实际使用场景延伸来看，这类空心圆柱构件除了做轴套、衬套使用，还可以根据尺寸调整用作简易的流体导流管、设备走线的防护套管，甚至小尺寸的该类零件还可以做定位销的衬套，减少销孔反复拆装带来的基座磨损。做三维建模的时候，要特别注意内壁和外壁的圆柱面要保持完全同轴，建模时优先采用旋转凸台的特征一次性生成内外圆柱面，不要分别拉伸内外圆柱再做同轴配合，那样很容易出现建模误差，导出工程图或者做装配干涉检查时，容易出现实际不存在的干涉报错，影响后续的出图和加工流程。

　　另外在做结构强度校核的时候，要根据实际受力情况做对应验算：如果是承受径向载荷的衬套，要校核壁厚的挤压强度，避免长期受载出现塑性变形导致轴系偏移；如果是输送流体的衬套，要校核壁厚的耐压能力，根据材料的许用应力计算最大可承受的介质压力，避免使用过程中出现管壁破裂的问题。选材上如果是耐磨场景多采用锡青铜或者轴承合金材质，普通结构防护场景用45号钢做表面发黑处理即可，有腐蚀介质的场景则要选用不锈钢或者工程塑料材质，不同材质的建模参数虽然一致，但后续的加工工艺和公差配合要求会有细微差别，设计时要提前在模型的属性里做好对应标注，方便后续加工环节的工艺人员快速识别需求。

　　很多现场运维的经验显示，这类轴套类零件的失效大多出现在端部位置，因为装配时的敲击、运行时的应力集中都容易在端部产生微裂纹，所以设计时如果是重载场景，可以在端部做微小的圆角过渡，减少应力集中的影响，能有效提升零件的使用寿命。同时如果是需要定期更换的易损轴套，外圆表面可以设计小的拆卸缺口，方便维修时用拉马顺利取出，不会因为拆卸困难损伤基座的安装孔，造成更大的设备维修成本。
