阶梯轴端带孔螺纹连接紧固构件

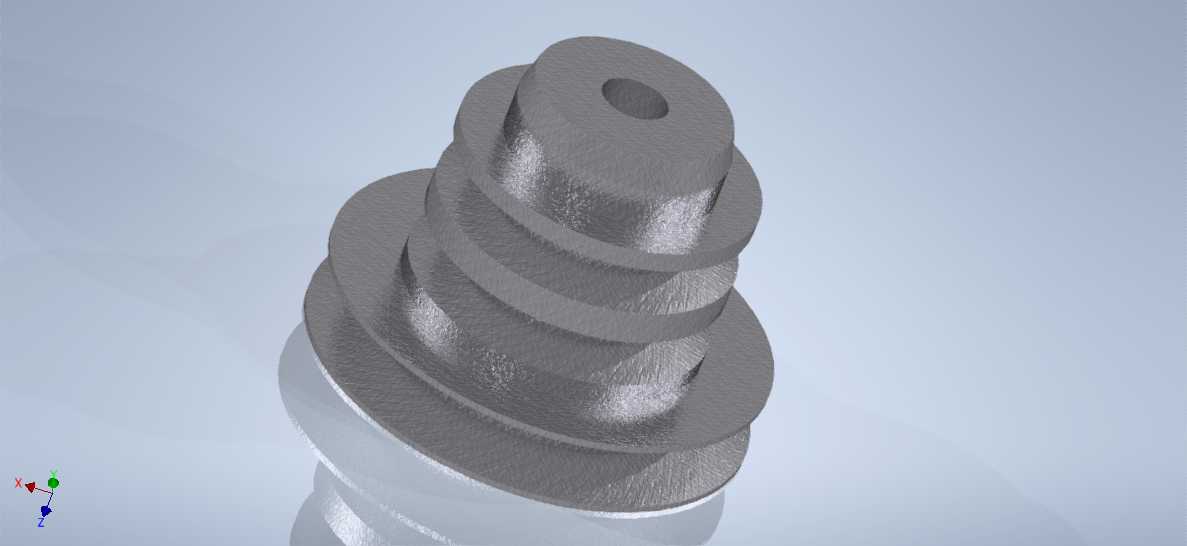

　　在常规机械传动与装配场景里，这类带多层环形凸缘、顶端开设同轴通孔的回转类构件，常作为轴系末端的定位锁紧件、流体管路的转接接头或者小型执行机构的输出连接端使用。从结构形态来看，构件整体为同轴回转体，下段为光滑圆柱基体，中段连续分布多道等距环形凸肩，上段收窄为小直径圆柱，顶端端面中心加工出轴向通孔，所有轮廓均围绕中心轴线对称布置，不存在偏心或者异形曲面，加工与建模的基准统一，非常适合采用车削工艺完成毛坯成型，后续仅需对端面孔进行钻削加工即可达到成品尺寸要求。

　　实际选型装配时，首先要确认下段光滑圆柱的外径与配合基座的安装孔公差匹配，若作为转轴端锁紧结构，下段可直接插入传动轴的预设安装孔内，通过中段的环形凸肩实现轴向限位，相邻凸肩之间的环槽既可以容纳密封垫圈，也能作为卡簧的嵌入槽，在存在振动的工况下，卡簧嵌入环槽后可完全限制构件的轴向窜动，避免长期运行后出现松脱。顶端的轴向通孔根据使用场景有两种功能取向：当构件作为流体通路的转接件时，通孔为介质流道，需校核通孔通径与管路流量的匹配关系，凸肩的端面可作为密封面，搭配O型圈即可实现端面静密封；当构件作为机械连接的销轴类部件时，通孔可穿入开口销或者锁紧钢丝，与配对螺母配合形成防锁结构，在冲击载荷较强的设备上，这种机械防松方式比单纯的摩擦防松可靠性更高。

　　建模过程中，回转类特征优先采用旋转凸台生成整体基体，先绘制过轴线的半剖面轮廓，将下段圆柱、各道凸肩的圆角过渡、上段小圆柱以及中心通孔的剖面线条一次性闭合，旋转360度即可得到主体结构，无需额外进行多次拉伸叠加。各道凸肩的外圆边缘都设置了小半径圆角，一方面是避免车削加工时出现应力集中导致凸肩根部开裂，另一方面在装配时圆角可以起到导向作用，方便套装密封件或者配对连接件，不会刮伤橡胶密封圈的表面。中心通孔的深度根据功能需求设定，若作为流道则通孔贯通整个构件，若仅作为穿销孔则通孔仅需打通顶端凸台，保留下段实体结构以保证整体的抗扭、抗拉强度。

　　安装边界方面，构件的最大外径为中段凸肩的外圆直径，设计安装工位时要在凸肩径向预留至少2到3毫米的操作空间，方便使用勾型扳手卡住凸肩侧面的平面（若加工扳位）完成拧紧操作，轴向安装长度要覆盖所有凸肩的总高度，同时在末端预留锁紧件的安装间隙。在轻工输送设备、小型自动化生产线的执行端、家用机电产品的连接部位，这类结构都有大量应用，它不需要复杂的加工工序，依靠自身的多阶凸肩就能同时实现定位、密封、防松多个功能，替代了原本需要多个垫片、卡簧组合才能完成的装配逻辑，减少了装配时的零件数量，也降低了后续维护时零件丢失的概率。校核结构强度时，重点关注凸肩与基体衔接的圆角位置，该位置是轴向载荷传递的主要承载面，当构件承受轴向拉力时，圆角处的应力峰值最高，建模时可对该区域做网格细化，验证在额定载荷下的应力是否低于材料的许用应力，若应力偏高可适当加大圆角半径，或者小幅增加凸肩的厚度，无需改动整体的安装配合尺寸，就能在不影响互换性的前提下提升构件的承载能力。
