65kW风冷冷水机组带管路阀组集成结构

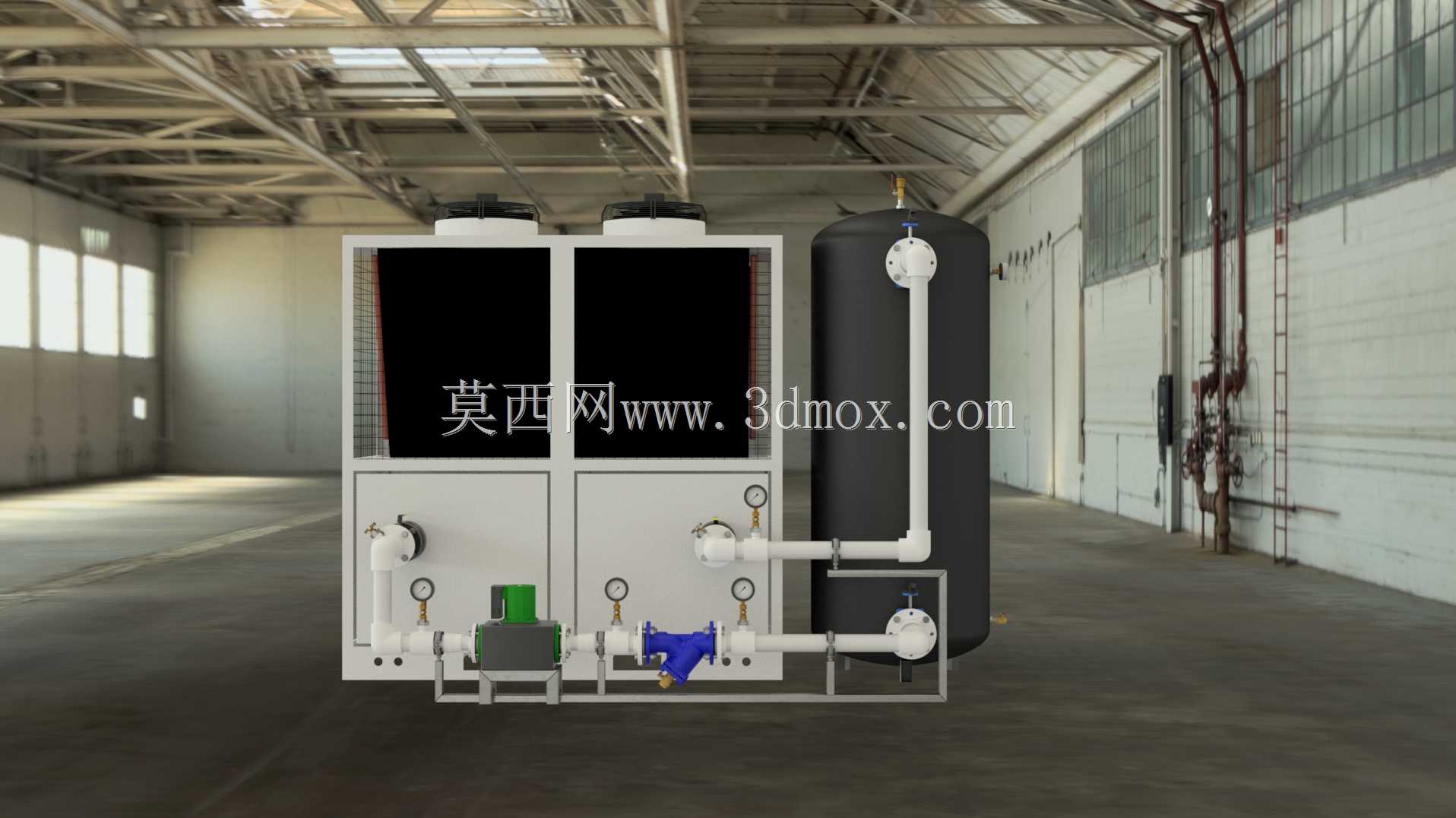

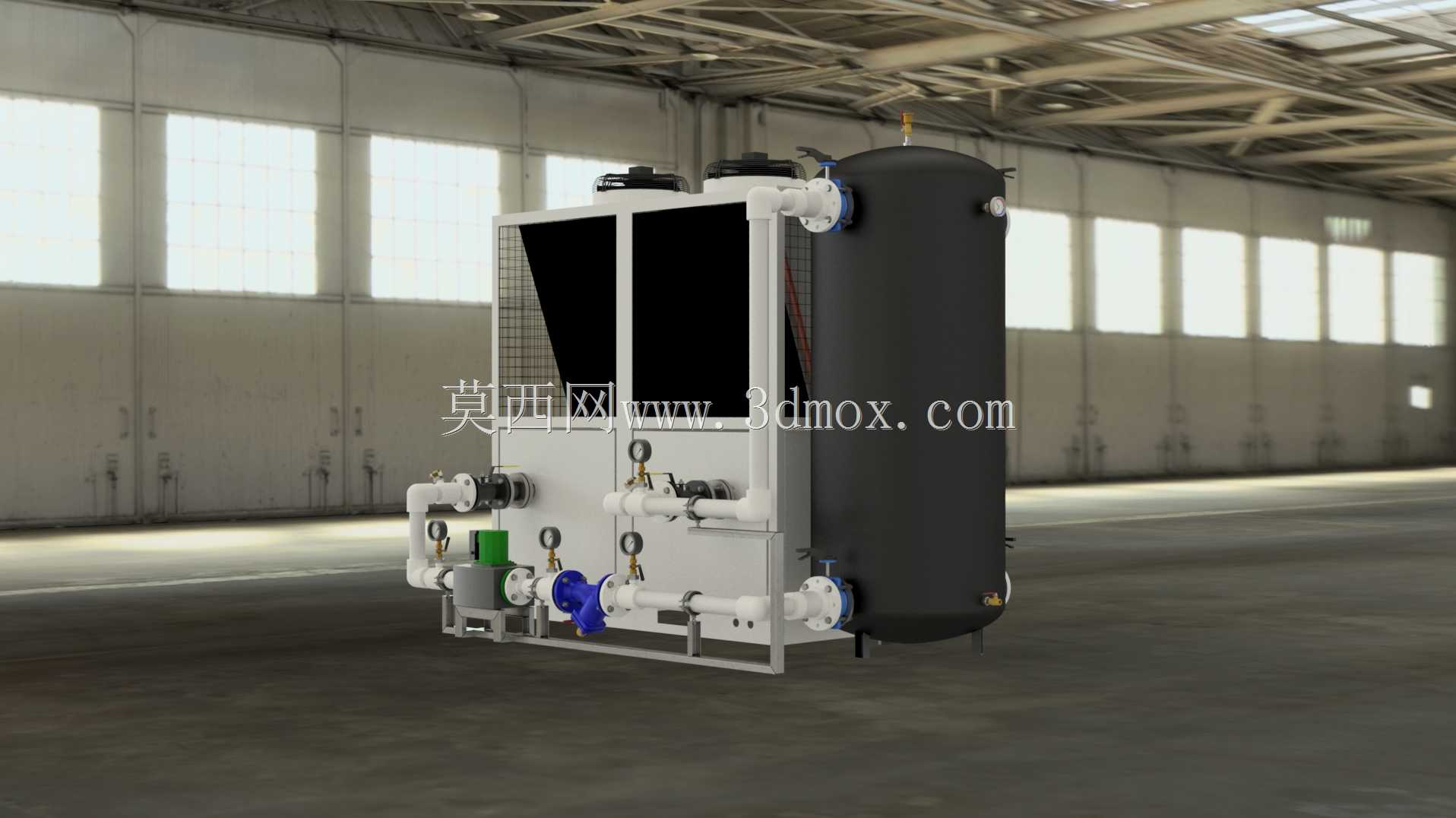

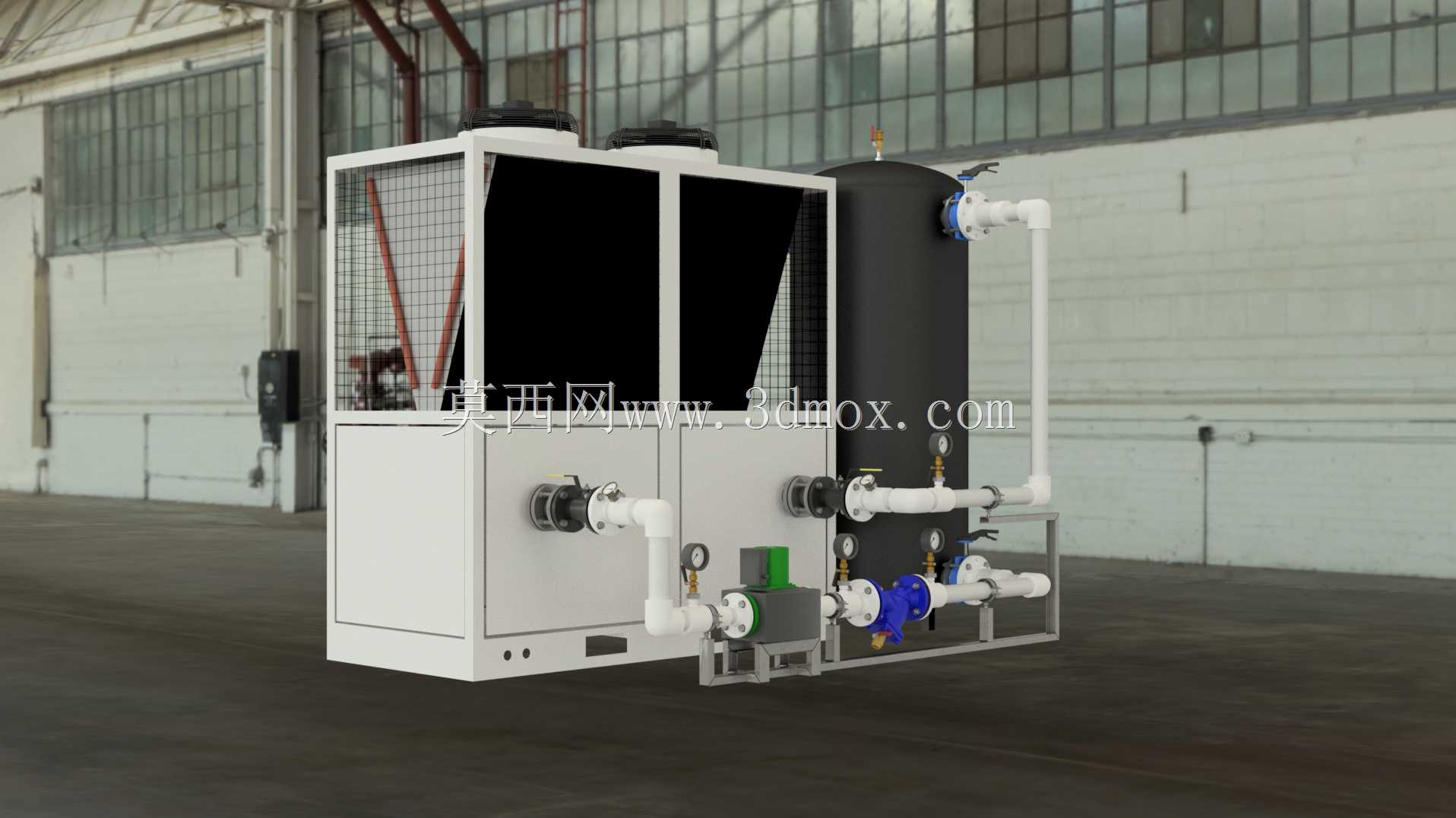

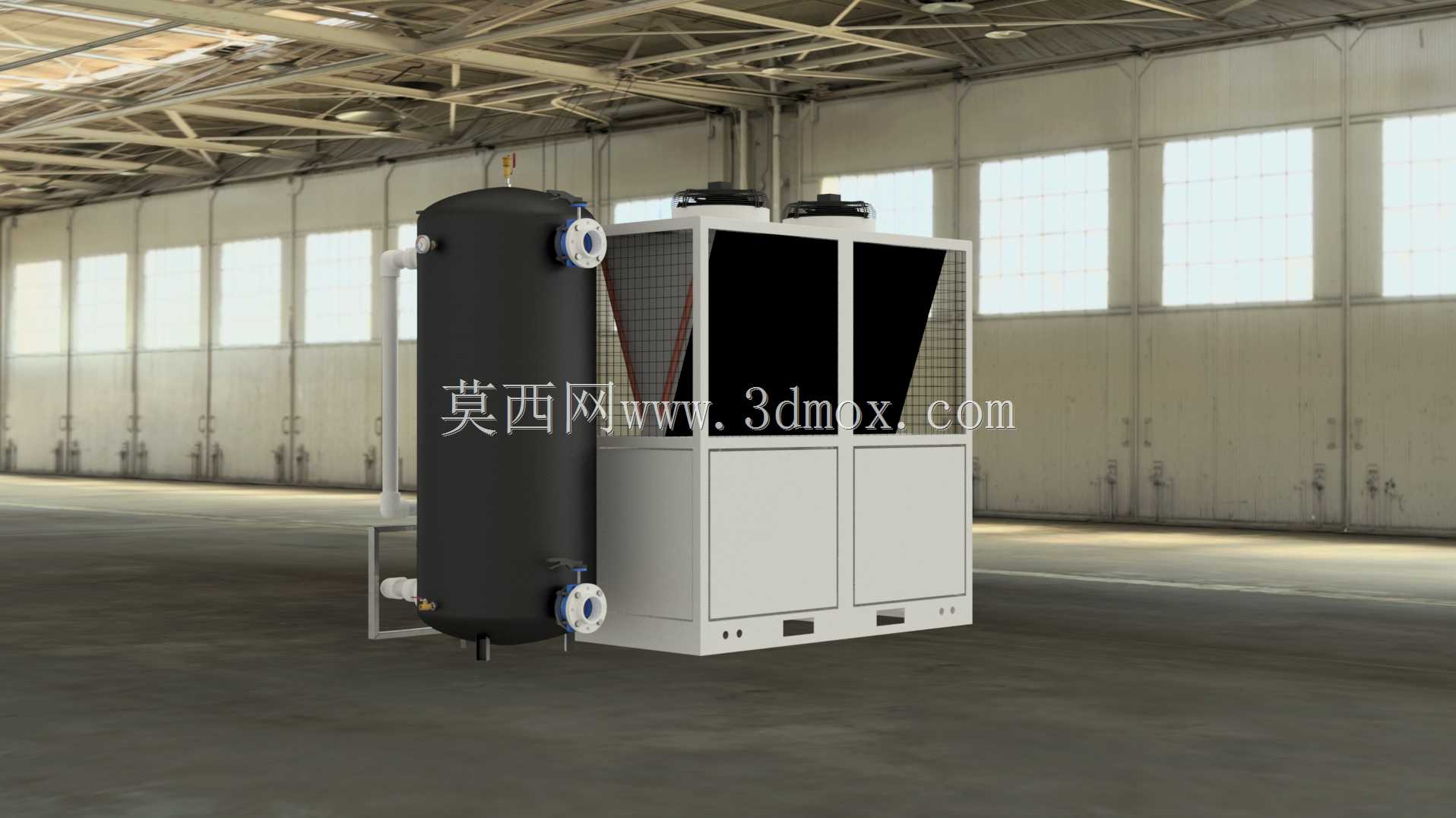

　　这套集成式制冷单元的三维结构，核心面向中小型工业生产车间、商用楼宇配套制冷场景设计，可直接对接生产工艺冷却回路或是中央空调水系统，无需现场单独整合主机与附属管路部件，大幅压缩现场安装的施工周期与管路对接出错概率。从结构布局来看，整套设备将风冷压缩冷凝主机、立式储液罐体、循环水泵、过滤组件、调节阀门、压力检测仪表全部集成在统一的公共底座上，所有管路连接在出厂前就完成了定位与固定，现场仅需对接进出水主管道与供电线路即可投入使用，避免了现场散件安装时出现的管路应力错位、阀件安装方向错误、仪表取压点位置不合理等常见工程问题。

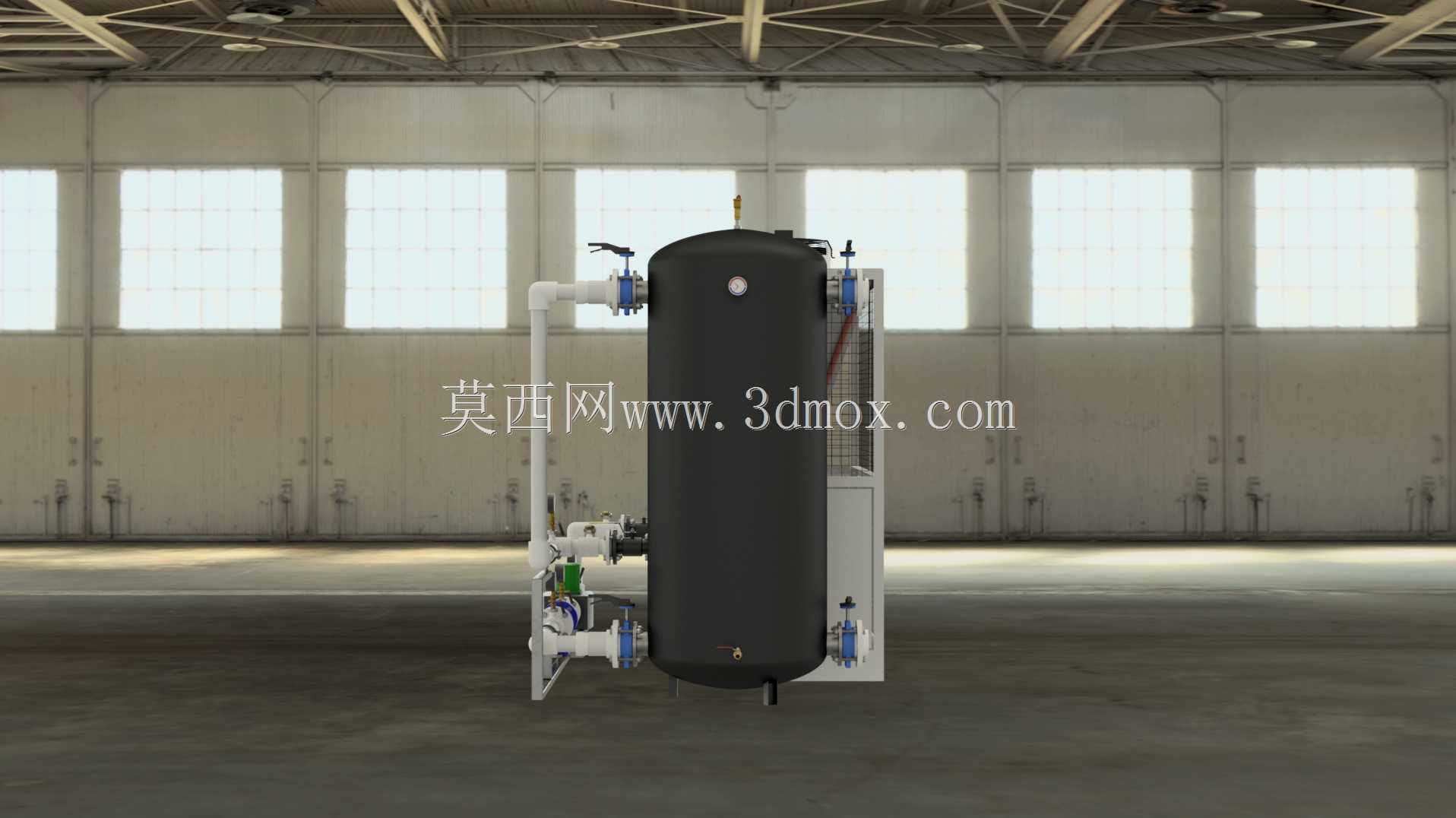

　　设计阶段首先考虑的是设备的安装边界适配性，整体采用模块化紧凑布局，风冷主机部分布置在底座靠后侧位置，顶部预留轴流风机的排风空间，侧面保留冷凝器翅片的进风检修距离，避免安装时紧贴墙体导致通风换热效率下降；立式储液罐紧邻主机侧方布置，罐体底部设置独立的支撑脚与底座螺栓连接，既保证罐体运行时的稳定性，也预留了罐体底部排污阀的操作空间，日常维护时无需拆解周边管路即可完成排污操作。循环水泵与过滤组件布置在底座前侧靠近操作面的位置，水泵进出口均设置软连接结构，可抵消水泵运行时产生的振动传递，避免振动沿管路传导至主机部分引发焊缝疲劳开裂；Y型过滤器安装在水泵进水端的直管段上，前后预留足够的拆装空间，清洗滤网时无需大范围拆卸周边管路。

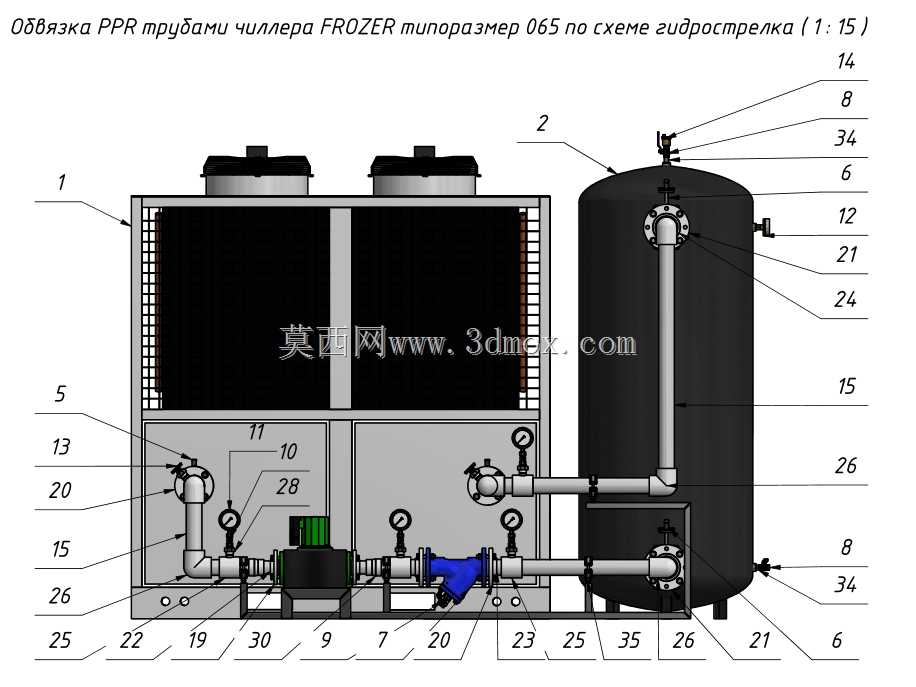

　　管路设计上全部采用标准化法兰与卡套连接结构，不同管径的管路根据介质流速匹配对应通径，冷冻水供回水管路设置旁通调节回路，可在末端负荷变化时通过旁通阀调节系统流量，避免主机出现冻管风险；管路上布置的压力表、温度计均朝向操作面安装，日常巡检时站在设备正面即可直接读取运行参数，无需绕行至设备侧方。阀件的选型与安装位置充分考虑操作便利性，主回路切断阀采用明杆闸阀结构，阀杆高度设置在成年人站立操作的舒适区间，无需登高或是下蹲即可完成开关操作；安全阀设置在储液罐顶部，泄放口朝向设备外侧无人操作区域，避免超压泄放时伤及巡检人员。

　　外形尺寸的设定充分适配标准工业厂房的门洞与货运电梯尺寸，整体宽度控制在常规货运电梯的进厢尺寸范围内，设备运输时无需拆解分体，可整体通过叉车转运，底座上预留标准叉车位与吊装孔，满足不同现场的转运吊装需求。设备底部的公共底座采用型钢焊接结构，表面做防腐喷涂处理，底座上设置统一的接水盘，可收集设备运行时产生的冷凝水与检修时的管路残水，通过集中排水口引出，避免现场安装时额外做防水接水设施。

　　从功能实现逻辑来看，整套单元整合了制冷压缩循环、冷冻水循环、介质过滤、压力流量调节、运行参数检测的全部功能，风冷主机部分采用顶出风结构，风机运行时的气流直接向上排出，不会直吹周边巡检人员，冷凝器翅片采用亲水铝箔材质，可适应多粉尘的工业车间环境，日常清洁时直接用压缩空气从内侧向外吹扫即可清理积灰。储液罐的容积匹配65kW制冷量下的制冷剂充注量需求，既保证变负荷运行时的制冷剂缓冲能力，也不会因容积过大导致制冷剂充注量过多增加运行成本。管路上的止回阀安装在水泵出口端，可防止设备停机时管路内的水倒流冲击水泵叶轮，延长水泵的使用寿命。

　　建模过程中对所有部件的装配干涉做了全流程校验，管路的转弯半径全部符合流体输送的阻力要求，避免出现直角弯头导致的局部阻力过大问题；所有法兰的螺栓孔位置都做了对位校验，实际生产装配时不会出现螺栓无法穿装的问题。设备的检修空间预留也做了充分考量，主机的电气控制箱门可完全打开至90度以上，压缩机的接线端、油位观察镜都预留了足够的操作空间，日常更换滤芯、补充制冷剂、校验仪表等维护操作都无需拆解主体结构，大幅降低后期运维的难度。
