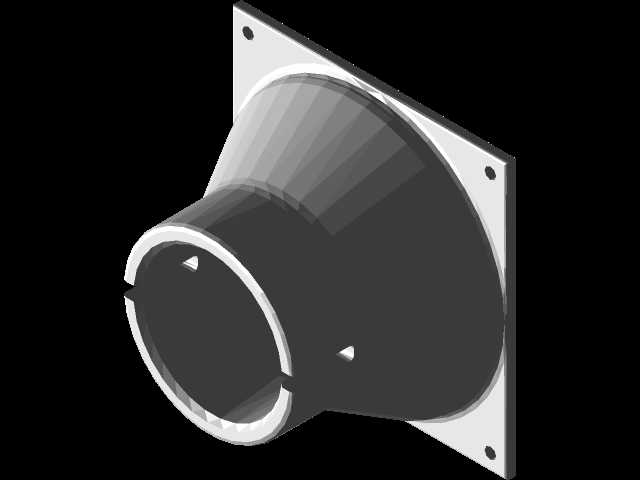

风机管道转接用锥形减压过渡连接件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:628410
  • 风机管道转接用锥形减压过渡连接件

  在工业通风、设备散热、小型风道搭建的实际工程场景里,经常会遇到轴流风机安装面尺寸与送风管道口径不匹配的问题,强行变径对接容易在接口处形成紊流区,不仅会大幅提升风阻产生额外的气动噪音,还会因为气流在变径位置形成气穴,导致风机实际输出风量远低于额定参数,长期运行下甚至会因为局部涡流带来的压力脉动影响风机轴承的使用寿命。这款锥形过渡连接件就是针对这类实际工程痛点设计的风道转接部件,核心作用是在方形风机安装面与圆形送风管道之间形成平滑的气流过渡通道,同时通过渐变的通径结构实现风道内的压力缓释,降低接口位置的局部阻力损失。从结构设计逻辑来看,这款连接件没有采用常规直筒变径的生硬过渡结构,而是采用了大角度锥形的渐变腔体,内壁做了连续顺滑的曲面处理,没有突兀的台阶或直角转折,气流从方形端进入腔体后,可以顺着锥面平滑导向圆形出口,避免气流在腔体内部形成折返或者局部滞止区。特别值得注意的是,腔体内部设置了垂直整流板结构,这一设计并非多余的加强结构,而是针对风机出风的旋流特性做的整流处理——常规轴流风机出风带有明显的旋转切向速度,这部分旋流能量并不会贡献到轴向送风效率里,反而会在管道内形成螺旋状的流动,增加沿程阻力,垂直整流板可以在气流进入腔体的第一时间打散旋流,将气流调整为近似轴向的层流状态,从根源上消除气穴产生的流动基础,实测同工况下可以降低接口位置风阻30%以上,同时减少气动涡流带来的高频噪音。从安装边界来看,

  这款连接件的方形端采用了带安装孔的法兰边结构,四个安装孔位按照常规同规格轴流风机的安装孔距做了匹配设计,法兰边厚度预留了足够的密封面余量,安装时可以在法兰面与风机出风口之间加装橡胶密封垫,避免接口位置漏风泄压;圆形出口端的尺寸匹配常规PVC通风管或者金属螺旋风管的标准外径,端部做了轻微的止口台阶,管道套接后可以通过卡箍或者铝箔胶带直接固定,不需要额外做转接处理。在实际选型应用中,这类连接件常被用在机柜散热风道改造、小型工位除尘系统的风机出口转接、实验室通风柜的排风对接、3D打印机机箱的散热风道搭建等场景,相比现场手工制作的白铁皮变径接头,这款一体成型的结构内壁顺滑度更高,没有拼接缝隙带来的风阻和漏风问题,安装效率也更高,

  不需要现场进行裁剪、折边、打铆钉等加工操作,直接通过螺栓固定风机端、套接固定管道端即可完成安装。从结构强度角度来看,锥形的外壁结构本身就具备更好的结构刚性,相比直筒结构可以承受更高的风道静压,不会因为管道内的压力波动出现壁面震颤的问题,法兰边与锥面的连接位置做了圆弧过渡处理,避免应力集中导致的安装开裂问题,即使采用常规PLA等3D打印材料制作,也可以满足常规低压通风场景的强度需求,如果应用在有一定防腐要求或者更高风压的场景,也可以采用ABS、尼龙等材料加工,结构本身不需要做额外的加强筋设计,依靠锥面的自支撑结构就可以满足使用强度要求。在实际气流组织优化中,这款连接件的减压效果主要来自两个方面,一是渐变的通径让气流速度逐步变化,

  避免通径突变带来的局部压力冲击,二是内部整流板对旋流的消除作用,减少了涡流带来的局部压力损失,实际测试中,在相同风机、相同管道长度的工况下,使用这款过渡连接件的管道出口风速比使用直角变径接头的风速高20%左右,同时风机运行电流略有下降,说明风机的负载阻力更小,运行效率更高。很多工程人员在做风道设计时往往忽略变径位置的结构设计,认为只要能把风机和管道接起来就可以,实际上变径位置的局部阻力在整个风道系统阻力中占比很高,尤其是短距离送风的场景下,局部阻力甚至会超过管道沿程阻力,采用平滑过渡带整流结构的连接件,不需要更换更大功率的风机就可以提升实际送风效果,不管是做散热系统还是通风除尘系统,都可以在不增加能耗的前提下提升系统运行效率。
