xl4005巴克表壳防护壳体结构

　　该壳体结构面向小型通讯与仪表类设备的封装需求，整体采用分体式组合布局，将主体容纳腔、端侧封板和外接安装部位拆分为相互配合的几个实体部分，便于在三维结构阶段检查内部元件占位、外部装配间隙以及后期维护时的拆装路径。从实际使用场景看，这类表壳常用于现场测量模块、通讯终端、传感变送单元或小型控制盒的外部防护，设备在安装后需要承受布线拉扯、轻微碰撞、灰尘侵入以及台面或支架上的反复装拆，因此壳体不能只追求外观封闭，还要在壁厚、连接位置、开孔边界和局部加强处留出足够的结构余量。

　　建模时先以内部功能件的占用空间为核心确定主腔体长度、宽度和高度，再向外叠加均匀壁厚。主体盒体一侧保留较大的平整容纳面，可用于贴装铭牌、标识面板或与相邻设备贴合；另一侧通过带孔立板完成端盖定位，板面上的圆孔、异形槽和侧边缺口并非装饰特征，而是对应旋钮、接口、固定螺钉或走线位置。圆形凸台与圆柱轴段集中在壳体中部，承担仪表头部、连接座或旋转调节件的支撑作用，凸台根部与盒体交接处需要保持连续实体，避免在受侧向力时出现应力集中。

　　外形尺寸的控制重点不在单一数值，而在安装边界是否清晰。主腔体的外轮廓决定设备在控制柜、安装板或便携箱内的最小占位；端侧封板突出于盒体的部分形成装配止口，装配时可依靠止口面限制横向窜动；侧边窄槽和矩形开孔为紧固件、接线端子或卡扣提供通过空间，建模时需要同步核对孔边到外壁的距离，防止壁厚过薄导致注塑、机加工或钣金折弯后强度不足。底部和侧部的平直区域可作为放置基准，便于在整机布局中与导轨、支架或其他盒体并列安装。

　　结构设计思路强调可制造性与可装配性的平衡。盒体采用较规整的长方体空腔，能够减少复杂曲面带来的加工难度；端板上的孔位按功能分区布置，大孔用于旋转件或显示调节部件，小孔用于螺钉锁紧，长槽用于位置微调或线缆引出。分体结构在装配时可先将内部电路板、连接件或传感元件放入主腔，再从侧部扣合封板并通过紧固件锁定，检修时不必破坏主体外壳即可拆出功能模块。对于需要批量生产的场景，这种平直壁面、明确拔模方向和少曲面特征的造型，也有利于后续转化为注塑件、钣金焊接件或数控加工件。

　　在工程校核中，应重点检查三类配合关系：第一是圆柱凸台与端板孔位的同轴关系，若旋转件或表头需要穿过封板，轴线偏差会造成装配干涉；第二是封板与盒体止口的贴合面，接触面过松会产生晃动，过紧则提高装配难度；第三是开孔边缘与内部元件的安全距离，尤其是接线口和固定孔附近，需要给螺钉头、焊脚、线束护套留出空间。壳体外侧的凸缘和加厚区域主要用于承受锁紧力，不能因追求轻薄而削弱连接刚性。

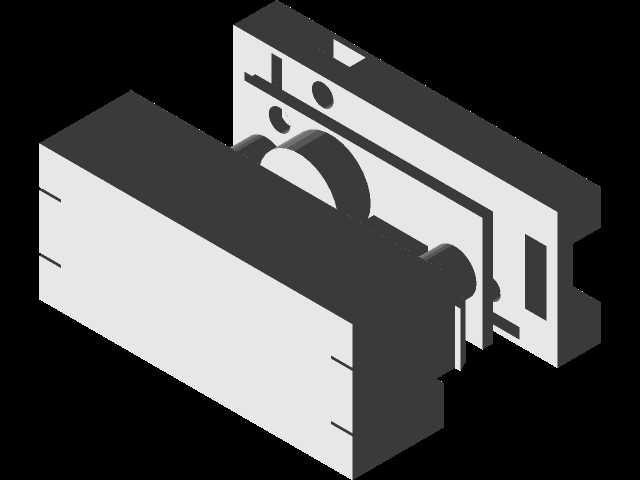

　　该模型在三维表达上采用黑白灰实体显示，能够清楚呈现盒体、封板、凸台、孔槽之间的层次关系。对于结构设计人员而言，它不仅是一个外观外壳，更体现了小型通讯仪表设备从内部元件容纳、外部接口暴露、端侧封板固定到现场安装维护的完整结构逻辑。布置整机时，可将主腔体作为核心包容件，端板作为接口承载件，圆柱部位作为操作或连接部位，再依据实际电路板尺寸、连接器高度和安装环境调整壁厚、孔距与固定方式，从而形成可加工、可装配、可维护的防护壳体方案。
