DHT11温湿度传感元件直插封装结构

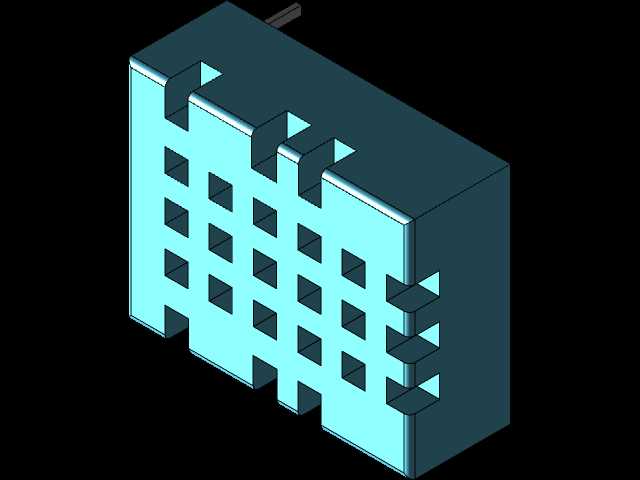

　　这套三维结构完整还原了DHT11数字温湿度传感器的直插封装本体，建模时优先还原工程装配中最常干涉的外轮廓、引脚排布与壳体通风特征，而非仅做外观示意。壳体正面的矩阵式格栅开孔是建模重点，开孔位置、槽深与内部感湿元件的进气路径对应，格栅既阻挡手指直接触碰敏感膜片，又保证环境空气能够顺畅进入采样腔；建模时将每一处格栅的壁厚、倒角与壳体拔模斜度单独约束，避免外观渲染时出现孔位错位、壁厚不均的问题。

　　从实际设备集成场景看，这类传感器大量出现在暖通空调控温回路、仓储环境监测节点、消费级恒温恒湿小家电、农业大棚数据采集板以及教学实验主控板上。它把湿敏电容、测温元件与信号调理芯片封装在同一壳体内，输出校准后的数字信号，主控端不需要额外搭建模拟放大与AD采样电路，布线门槛低，对空间紧凑、成本敏感的小批量设备十分友好。结构设计人员在整机布局时，需要把它布置在空气可自然流通的位置，远离功率电阻、电源模块等发热源，同时避免凝露直接滴落在格栅区域。

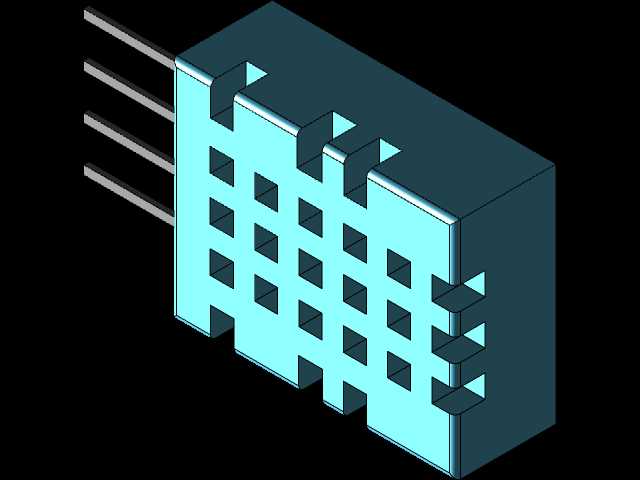

　　外形与安装边界方面，模型按实物比例还原了长方体塑壳主体与单侧伸出的四根直插引脚。引脚间距、引脚伸出长度以及引脚相对于壳体底面的位置，是PCB Layout和结构干涉检查的关键尺寸；四引脚中包含电源、地与数据通信线，实际焊接时既可以直接插装在电路板预留孔内，也可以通过排针、杜邦线外接，使传感探头远离板上发热器件。壳体背部与侧面为平整塑封壁面，建模保留了壳体合模线附近的细微台阶，顶部的限位缺口与格栅端部的错位槽位也逐一体现，这些特征在自动化装配、治具定位以及外壳开孔避让时都会用到。

　　设计思路上，该封装没有采用全密封金属外壳，而是以低成本塑性壳体配合通风格栅实现防护与透气的平衡。格栅阵列形成多方向进风通道，使敏感元件周围空气更新更快，同时塑料壳体能够隔绝轻度触碰和灰尘直吹。引脚采用单排直出形式，适合 wave soldering 或手工焊接；在三维装配中，需要校核引脚穿板后壳体底面与PCB表面的间隙，若设备存在振动，可在壳体与板之间增加缓冲泡棉，或预留固定胶位，防止长期晃动导致引脚疲劳。

　　对于结构工程师而言，使用该模型时可直接在整机中检查传感器与外壳开窗的对齐关系：外壳通风孔应正对或侧对格栅区域，不能被支架、标签或密封筋完全遮挡；若设备风道强制对流，还要保证传感器处于代表性空气路径上，而不是热风回流死角。对于电子选型人员，模型能够帮助评估板内高度余量、引脚焊接空间以及接插件插拔距离，避免因壳体高度估算不足造成上盖压壳。整体建模以装配可用性为核心，几何特征覆盖外轮廓、通风槽、引脚、定位缺口等关键要素，可用于设备布局校核、教学演示、PCB干涉检查以及传感模块安装结构设计。
