高分辨率三维线激光轮廓扫描检测装置

　　这款线激光三维轮廓扫描装置，目前在工业产线的尺寸检测、缺陷排查、定位引导场景里普及率很高，做三维建模的时候我特意对照了实际工业现场的安装工况调整结构细节，避免出现模型和实际安装需求脱节的问题。从实际用途来说，这类设备主要是靠发射蓝色线激光，在被测物体表面形成激光轮廓线，再通过内置的高分辨率成像模块采集轮廓形变数据，实时换算成被测物的三维坐标信息，不管是3C电子行业的元器件引脚共面度检测、汽车零部件的焊缝轮廓追踪、物流行业的包裹体积测量，还是木材加工行业的板材轮廓裁切引导，都能适配，相比传统的接触式测量，它的检测速度能跟上高速产线的节拍，不会对被测物表面造成划伤，对软质、易形变的工件也能完成稳定检测。

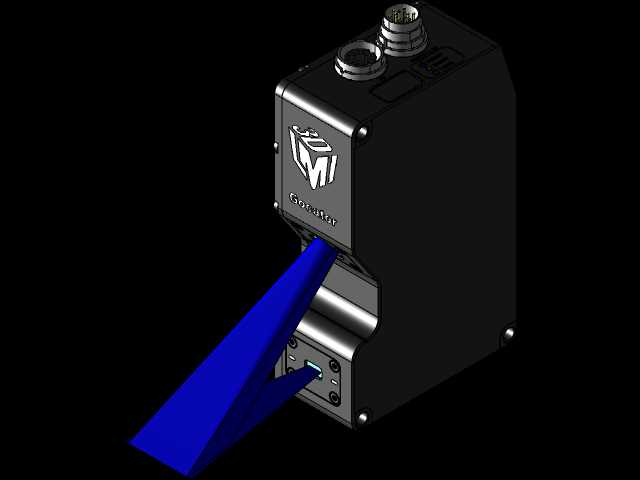

　　做结构设计的时候，我最先考虑的是工业现场的防护需求，整个外壳采用一体化的硬质铝合金铣削成型结构，接缝处做了密封槽设计，能适配车间里多粉尘、偶尔有切削液飞溅的工况，不会因为现场环境杂质进入内部影响成像光路的稳定性。设备顶部的两个航空连接器，一个负责电源输入，一个负责千兆网的数据传输，选型的时候特意留足了接口的安装间隙，哪怕是带屏蔽层的粗线径工业网线，插装的时候也不会和旁边的电源接头产生干涉，接口旁做了防滑的定位凸点，现场接线的时候不用反复核对方向，盲插也能对准针脚。设备正面的激光发射窗口做了内凹的防护设计，窗口外侧预留了可更换的防尘挡片安装槽，现场使用的时候如果挡片被飞溅的杂物刮花，不用拆解整个设备外壳，直接从外侧抽换挡片就能完成维护，能大幅减少产线的停机维护时间。

　　从安装边界的尺寸来看，设备整体采用方正的立式结构，底部预留了四个M4的螺纹安装孔，孔位按照工业视觉检测的通用安装间距设计，不管是装在铝型材机架上、还是搭配专用的角度调节支架，都不用额外打孔做转接板。设备侧面预留了状态指示灯的安装位，运行、故障、触发三种状态的灯光从侧面就能观察到，不用特意凑到设备正面查看状态，调试的时候能节省不少时间。设备下部的USB接口是做调试用的，现场调试参数的时候可以直接插U盘导入导出配置文件，不用把设备拆下来连电脑，接口同样做了内凹防护，避免日常作业的时候被磕碰损坏。

　　设计内部光路结构的时候，我特意把激光发射模块和成像模块的安装座做了一体化的刚性设计，减少长期使用过程中因为温度变化、设备震动带来的光路偏移，两个模块的相对角度经过反复校准，能保证在标称的测量范围内，激光线的成像清晰度保持一致，不会出现边缘区域轮廓数据失真的问题。设备的散热结构做了隐藏式设计，在外壳的非安装面开了细密的散热格栅，内部热量可以通过格栅自然散出，不用加装散热风扇，既避免了风扇带来的震动影响测量精度，也杜绝了风扇运转把外界粉尘吸进设备内部的隐患。

　　实际选型搭配的时候，这款扫描装置可以根据不同的检测距离需求，搭配不同焦距的镜头组，对应的测量范围和精度也会有区别，建模的时候我把镜头的安装位做成了可调节的结构预留，后续如果要做不同量程的同系列设备，只需要更换镜头模块和调整对应的安装位置，不用重新开整个外壳的模具，能大幅降低同系列产品的开发成本。设备的整体重量控制在合理区间，单台设备两个人就能完成安装搬运，不需要额外配重型吊装支架，对于产线改造的项目来说，能减少机架的承重设计负担。另外我在模型里特意还原了设备表面的标识区域位置，现场使用的时候可以在这里粘贴校准标签、设备编号标识，不会和接口、安装孔位产生冲突，方便车间做设备台账管理。
