立式铣床圆件定心装夹工装

　　这套三维结构围绕立式数控铣床的圆件加工定位需求展开，核心解决轴类、盘套类、短圆柱坯料在工作台上快速找正、重复定心的现场问题。普通平口钳装夹圆形坯料时，需要操作工反复打表、敲击调整外圆与主轴轴线的同轴度，单件找正常耗费数分钟，批量加工中一致性很难保证；该工装直接布置在铣床T型槽工作台面上，利用两侧对称夹持动作把圆柱坯料自动推到主轴中心位置，省去人工逐件找正的工序。

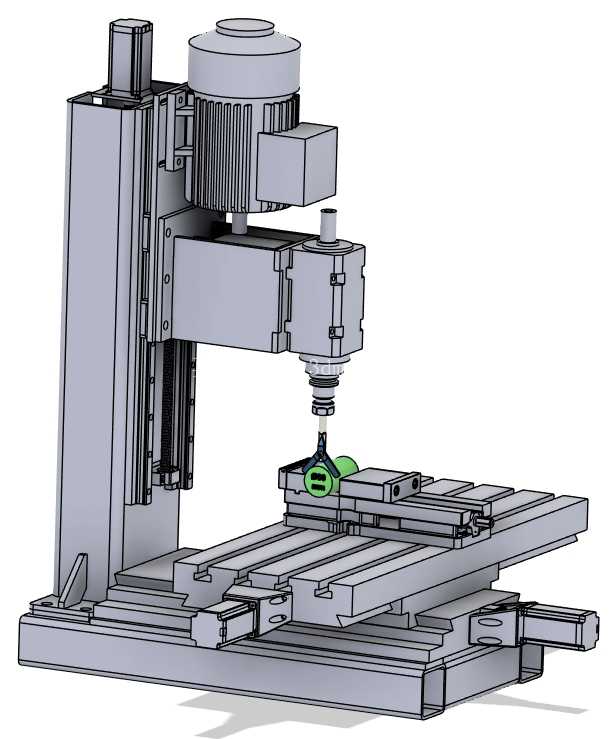

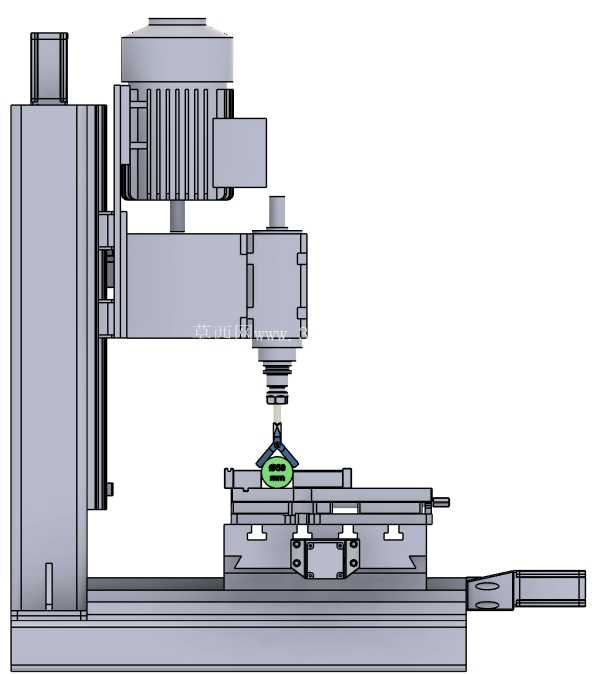

　　从整机布局看，工装适配的立式铣床采用固定立柱、十字滑台、床身一体式结构，主轴箱沿立柱竖向导轨完成Z向进给，工作台带动工件做X、Y向移动；顶部驱动电机经传动箱带动主轴旋转，主轴下端可装夹铣刀、钻头或铰刀。定心工装安装在工作台中部，底座贴合工作台台面，通过T型螺栓与槽位固定，安装时仅需一次对刀：将标准芯棒穿入主轴锥孔，调整工装本体位置，使夹持工位中心与芯棒轴线重合，锁紧后后续坯料无需再次找正。

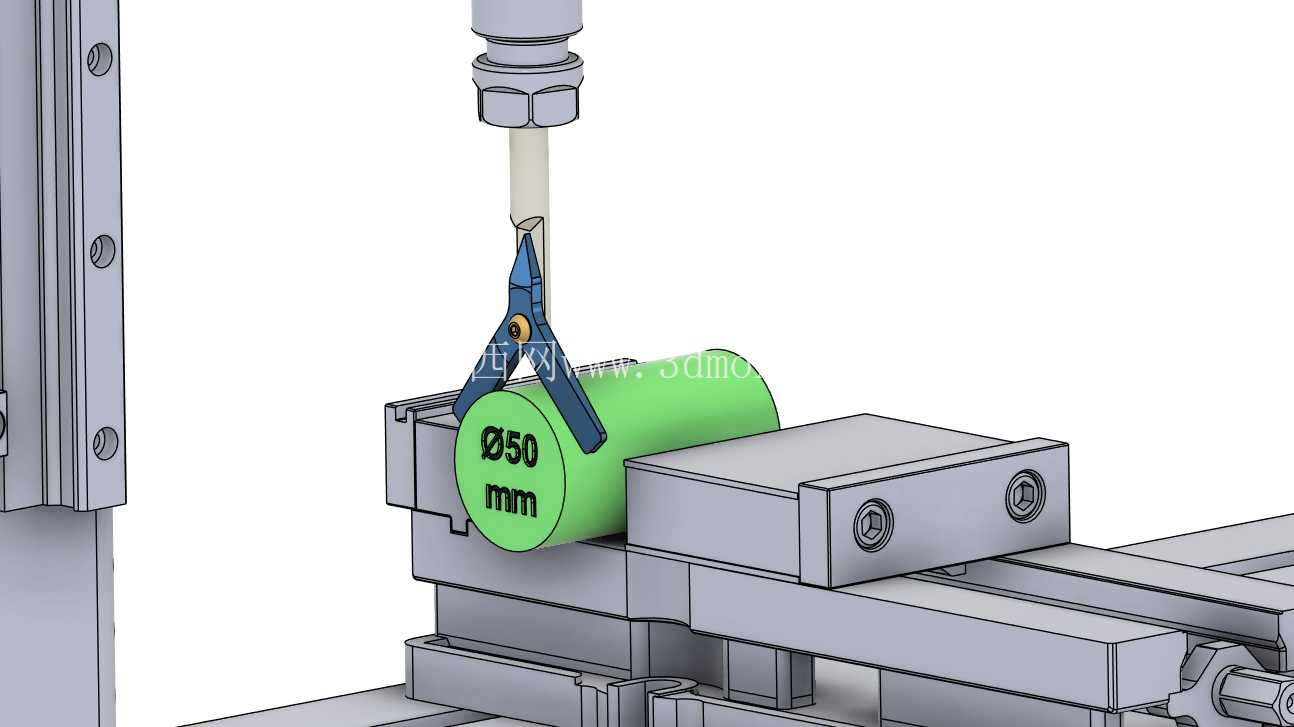

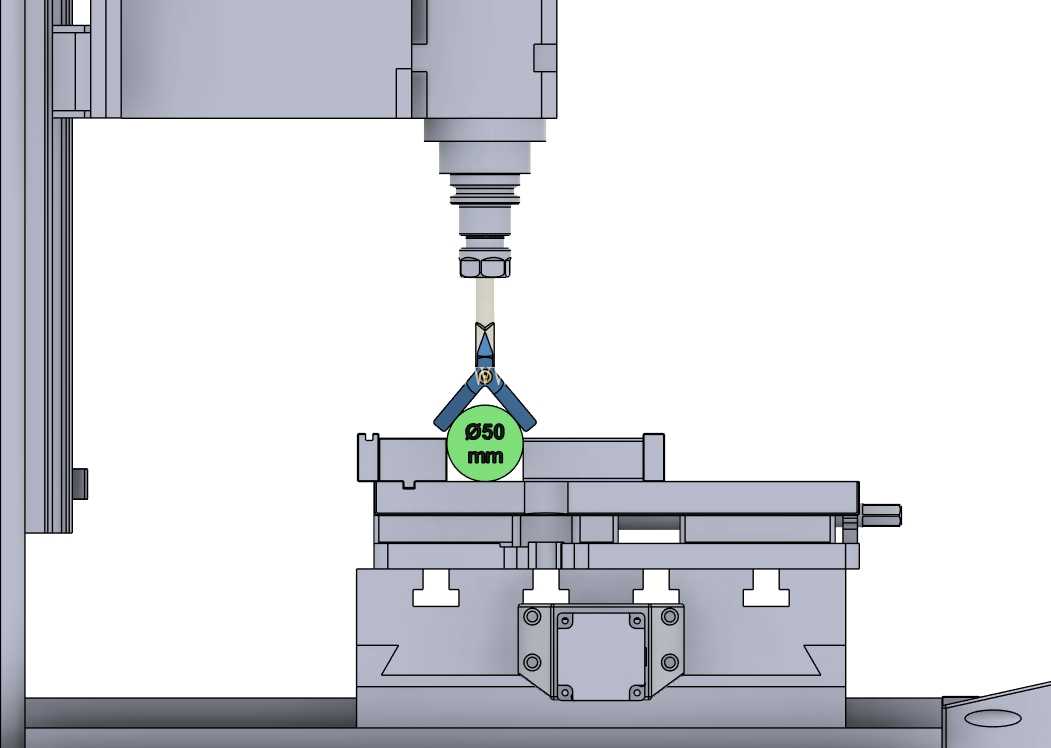

　　定心执行部分采用对称V型定位逻辑，两块夹持块相对运动，接触面做V形开口，圆柱坯料放入后，两侧夹持面同步收拢，无论坯料外径在允许公差范围内如何小幅波动，中心都会被约束在固定轴线上。夹持动作末端设置绿色操作件，现场操作工可快速完成开合控制，装卸工件时无需反复拧动多组压板。针对铣削过程中的切削载荷，夹持块与底座之间设置滑移导向面，承受侧向铣削力时不会出现偏载松动；底座下方预留排屑空间，铣削产生的切屑可顺着工作台槽位排出，不会堆积在夹持运动副内部。

　　尺寸边界方面，工装整体高度控制在主轴端面到工作台的安全行程区间内，Z向向下进刀时不会与工装本体发生干涉；底座长宽尺寸适配中小型立式铣床的工作台规格，四周留出压板安装位置，不占用工作台全幅面，工装旁仍可放置平口钳或其他夹具完成小批次杂件加工。V型口的开合范围覆盖常见圆棒、盘件直径，既可以装夹实心棒料，也能支撑薄壁套类零件，夹持力通过接触面均匀分布，避免薄壁件被夹变形。

　　实际加工场景里，这类工装多用于圆件端面铣削、槽口加工、径向孔钻削、扁位铣削工序：比如销轴零件两端扁位加工，传统方式需要每件划线找正，使用定心工装后，坯料放入夹持工位即可锁定中心，主轴走固定坐标就能完成对称扁位铣削，批量件的中心偏差可控制在很小范围。工装的运动部件做了可拆卸设计，夹持磨损后可单独更换V型块，不必整体报废；导向接触面预留润滑间隙，长期往复开合也不会出现卡滞。

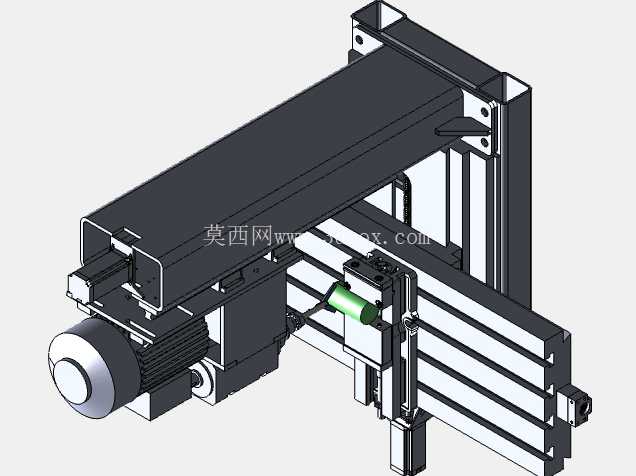

　　建模过程中完整还原了铣床立柱、主轴箱、电机、十字滑台、工作台以及定心工装的装配关系，各部件的连接螺栓、导轨滑块、压块位置都按实际装配逻辑搭建，既能用于工装结构方案评审，也可作为加工工位布局验证的参考，检查刀具运动轨迹、工件装卸空间、夹具与机床各轴行程是否匹配，提前发现实际安装中可能出现的干涉问题。
