ER25夹头配套安装固定支架结构

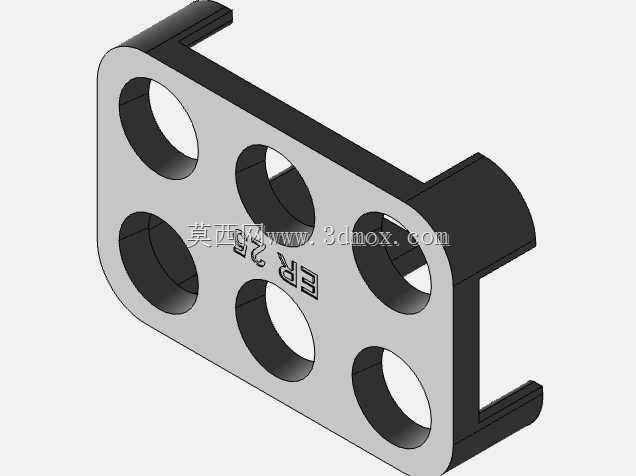

　　从结构设计逻辑来看，这款支架采用了一体式折弯成型的主体框架，主安装面为带圆角的矩形平板结构，平板上均匀排布六个与ER25夹头外径匹配的贯通安装孔，孔位排布采用三行两列的对称布局，相邻孔位的中心距经过公差校核，能够保证安装后各夹头的轴线平行度控制在工装允许的误差范围内，避免多轴加工时出现不同轴带来的刀具偏摆、加工尺寸超差问题。支架两侧延伸出带卡槽的安装支耳，支耳的卡槽结构采用开口式设计，能够快速卡入设备安装板的对应导轨或定位凸台上，不需要额外加工复杂的安装沉孔，现场装配时可以快速完成位置调整与锁紧，适配不同设备的安装面公差。在机床加工、工装夹具搭建的实际场景里，ER系列夹头的固定安装一直是影响装夹精度的核心环节，这款ER25夹头支架正是针对该场景开发的配套固定构件，主要承担夹头组的定位、承载与安装对接功能，常见于多轴钻孔动力头排布、专用机床工装板集成、自动化攻丝工位的夹头阵列固定等工况，能够同时承载六组ER25规格夹头的安装需求，解决单组夹头零散安装时定位基准不统一、排布间距难控制的问题。

　　主安装面的背面做了加厚的折弯加强结构，折弯边与主安装面垂直，能够提升整体结构的刚性，避免在夹头锁紧、刀具承受切削力时出现安装面变形，导致夹头轴线偏移的问题，加强筋的厚度与主体板材厚度保持一致，折弯处采用圆角过渡，减少应力集中带来的长期使用形变风险。从安装边界尺寸来看，主安装面的六个安装孔孔径严格匹配ER25夹头的安装定位外径，孔壁的粗糙度满足夹头装配时的滑配要求，不会出现过盈卡滞或者间隙过大导致的夹头晃动；两侧支耳的卡槽宽度适配常规工装板的安装边厚度，卡槽的深度能够保证支架卡入后有足够的接触面积承受切削时的径向力，不会出现受力脱出的情况。

　　整体结构没有多余的冗余设计，所有的结构特征都服务于夹头固定与安装对接的核心功能，平板上预留的刻印标识区域能够直观标注夹头规格，避免现场装配时出现规格错装的问题。在实际使用中，这款支架可以直接固定在专用机床的动力头安装面板上，六个安装孔可以同时安装六组ER25夹头，配合对应的进给机构完成多孔位的同步钻、攻、铰加工，相比单组夹头逐个安装的方式，能够大幅缩减工装装配的调校时间，同时统一的基准面能够保证各工位的加工一致性，降低批量加工时的尺寸离散度。

　　针对不同的安装场景，支架两侧的支耳结构也可以根据实际安装需求做局部适配修改，比如在支耳上加工锁紧螺纹孔，或者调整卡槽的开口方向，适配不同方向的安装走线需求，但主体的多孔安装面结构保持了ER系列夹头安装的通用互换性，不需要针对夹头部分做额外的结构调整。结构建模时充分考虑了钣金加工的工艺特性，所有折弯边的内R角匹配常规钣金折弯的刀具半径，不需要定制特殊刀具即可完成加工，安装孔的加工可以采用数控冲压或者激光切割的方式一次成型，孔位的位置精度能够得到有效保证，量产时的加工一致性较好，不需要后续做额外的校形工序。在切削工况的受力校核上，主体板材的厚度选择经过了切削力模拟验证，当ER25夹头夹持最大直径刀具进行钢材切削时，支架的最大形变量控制在工装允许的刚度范围内，不会因为受力变形影响加工精度，同时支架的表面处理可以根据使用场景选择发黑、镀锌或者喷塑，适配不同车间的防锈、耐磨需求。
