施耐德XALD04紧急控制按钮盒结构设计

在工业现场的设备操作端，这类紧凑式按钮控制盒是操作人员与设备交互最直接的载体，施耐德这款XALD04紧急控制盒的三维建模，完全还原了实物的装配逻辑与安装边界，适合做设备操作站布局、产线安全改造时的选型校核与空间排布参考。从实际应用场景来看，这类控制盒常被布置在冲压生产线的工位旁、自动化输送线的急停点位、小型加工设备的手持操作端或是设备检修侧的操作面板处，核心作用是让操作人员在近距离作业时，能快速触发急停、完成设备启停与状态复位操作，不需要走到主控制柜前操作，大幅缩短应急响应的路径。

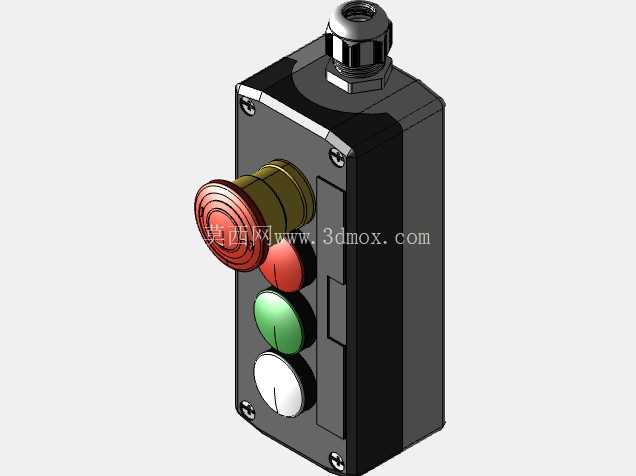

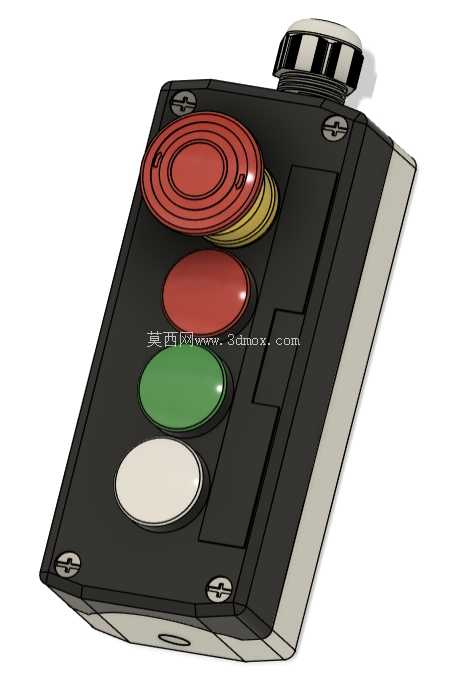

从功能配置来看，这款控制盒最上方的大直径红色蘑菇头按钮是急停元件，采用旋转复位的结构设计，触发时需要向下按压，复位时顺时针旋转即可弹起，大直径的按钮头设计是为了在紧急状况下，操作人员哪怕视线受阻、或是戴着手套作业，也能快速拍中触发，不会出现按偏按空的情况。急停按钮下方依次排布的红色、绿色按钮分别对应设备的停止、启动功能，最下方的白色按钮一般用作复位或是点位寸动功能，不同颜色的按钮头严格遵循工业电气的配色规范，操作人员不需要凑近看标识，仅凭颜色就能快速区分功能，降低误操作概率。按钮旁预留的黄色指示片位置，可以粘贴功能标识标签，方便现场做自定义的功能标注。

建模过程中完全还原了壳体的结构细节，外壳采用高强度工程塑料材质，边角做了圆弧过渡处理，避免安装和使用过程中磕碰划伤操作人员，壳体的四个角预留了沉头安装孔，既可以通过螺丝直接固定在设备机架、墙面支架上，也可以搭配配套的安装附件做壁挂式或是倾斜式安装，安装孔的位置与孔距完全匹配实物尺寸，做布局设计时可以直接调用模型核对安装空间，不需要反复测量实物。壳体顶部的电缆格兰头结构也做了还原，格兰头采用旋紧式密封结构，适配常规的工业控制电缆外径，安装时电缆从格兰头穿入盒体内部接线，旋紧格兰头的压帽就能固定电缆同时实现IP防护，避免现场的灰尘、切削液溅入盒体内部造成电路短路。

从设计思路来看，这款控制盒采用模块化的按钮安装结构，所有按钮都是从壳体正面卡入安装位，背面用卡扣或是螺纹环固定，后期如果需要更换按钮功能、或是某个按钮损坏，不需要拆开整个壳体，直接从正面就能拆卸更换元件，维护效率很高。盒体内部预留了足够的接线空间，每个按钮的接线端子距离盒壁有充足的余量，方便操作人员接多股软线，同时不会出现接线后盒盖盖不上、挤压导线造成绝缘破损的问题。盒体的合缝处做了凹凸的止口结构，合上上盖之后止口互相嵌合，能提升整体的防护等级，适配车间多尘、有少量溅液的作业环境。

做产线布局设计时，这类按钮盒的安装高度一般设置在操作人员站立时胸口到腰部之间的区间，也就是距离站立面1.2米到1.4米左右，这个高度下操作人员拍急停的动作最顺畅，不需要抬手过高或是弯腰操作。如果是作为手持操作盒使用，模型的整体重量分布也做了对应还原，重心靠近盒体中心，手持时不会出现头重脚轻的情况，长时间握持操作也不容易疲劳。另外按钮的按压行程也按照实物参数做了还原，急停按钮的按压行程比普通启停按钮更长，有明显的触发反馈感，普通启停按钮的按压力度设置在适中区间，既不会因为轻微触碰误触发，也不会按动时需要太大力造成操作疲劳。

在三维建模的细节处理上，按钮表面的弧度、壳体表面的磨砂质感、螺丝头的一字槽结构都做了精准还原，导入到装配环境中不会出现干涉问题，做设备的人机工程校核时，可以直接模拟操作人员的按动动作，核对操作距离与操作角度是否合理。对于做设备安全改造的工程师来说，直接调用这个模型可以快速完成操作站的布局设计，不需要从零开始绘制壳体和按钮结构，能大幅缩短设计周期，同时保证模型尺寸与实物完全一致，避免后期安装时出现孔位不对、空间不足的问题。
