施迈萨MZM100-B1磁锁结构三维建模

　　这款磁锁是工业安全防护场景中常用的门禁锁定组件，主要应用在自动化生产线安全门、设备检修防护门、工业机器人工作站隔离门等需要可靠锁定的位置，避免设备运行过程中人员误入危险区域，触发安全联锁逻辑。从实际使用场景来看，这类磁锁常配套安全继电器使用，当防护门处于关闭状态时，磁锁内部的电磁组件产生足够的吸合力，将活动门体牢牢锁定在门框上，只有当设备处于安全停机状态、触发解锁信号后，电磁吸力释放，门体才能正常开启，部分工况下还会配套机械应急解锁结构，应对断电等突发状况下的开门需求。

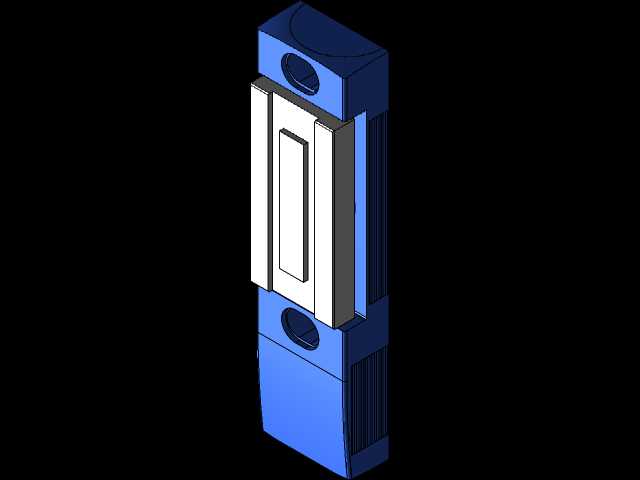

　　从结构设计思路来看，这款磁锁采用长方体主体搭配两侧安装凸台的布局，主体部分集成了电磁吸合模块、信号反馈触点、接线腔体，上下两端的带孔凸台是安装固定位，安装孔的位置、孔径都经过匹配工业常用铝型材、钣金门框的安装尺寸设计，不需要额外做复杂的转接件就能直接固定在标准型材框架上。正面的凸起嵌装结构是和门体配套吸合块的对位区域，设计上做了导向倒角，即使门体关闭时有小幅的位置偏差，也能顺利对位吸合，不会出现卡滞、吸合不到位的情况。侧面的开槽结构是接线走线位，预留了足够的线缆弯折空间，适配工业常用的线缆格兰头安装，方便现场布线时做密封处理，应对车间内的粉尘、切削液飞溅等工况。

　　从安装边界来看，这款磁锁的整体外形为窄长型结构，宽度方向尺寸紧凑，不会占用过多的门框安装空间，适合安装在型材截面较小的安全防护围栏上。安装时需要注意，固定凸台的安装孔为沉孔设计，选用对应规格的内六角螺丝固定即可，螺丝长度需要根据门框的板材厚度选择，避免螺丝过长顶到内部的电磁组件，影响吸合效果。吸合块需要安装在活动门体上，和锁体的对位公差控制在正负1mm范围内，才能保证额定的吸合力输出，如果对位偏差过大，会导致吸合力不足，无法满足安全防护的锁定要求。

　　功能特性上，这款磁锁除了基础的电磁锁定功能外，内部集成了门位状态检测触点和锁止状态检测触点，能够分别反馈门体是否关闭、锁体是否处于锁定状态，将信号传递给设备的安全控制系统，实现联锁逻辑控制——比如当锁体未锁定时，设备无法启动运行；当设备运行过程中门体被异常打开，设备会立刻触发安全停机，保障现场操作人员的安全。外壳采用高强度工程塑料搭配局部金属嵌件的设计，既保证了整体结构的强度，又能避免电磁信号被金属外壳屏蔽，影响吸合和信号检测的稳定性，外壳的防护等级能够满足一般工业车间的使用要求，耐受常规的粉尘、轻微溅水工况，不需要额外做防护外罩。

　　在做产线布局设计时，这类磁锁的选型需要匹配门体的重量、开门方向、安全等级要求，这款MZM100-B1的吸合力能够满足常规中小型安全防护门的锁定需求，对于重量较大的钢板防护门，还可以配套多个锁体同步使用，提升锁定可靠性。建模过程中需要重点还原安装孔位的相对位置、吸合面的配合尺寸、接线槽的内部空间，这些尺寸直接影响后续实际安装时的适配性，如果安装孔位的位置出现偏差，现场安装时就会出现锁体和门框孔位不对中的问题，需要重新打孔调整，增加现场施工的工作量。另外锁体表面的分型线、安装标识、倒角细节也需要准确还原，方便后续出工程图时直接标注加工和安装尺寸，给现场安装人员提供清晰的参考。

　　从实际运维角度来看，这类磁锁的结构没有易损的机械摩擦部件，相比传统的机械安全门锁，使用寿命更长，日常只需要定期清理吸合面的金属碎屑、灰尘，避免异物夹在吸合面之间导致吸合力下降即可，维护成本很低。在三维建模时，还需要预留出门体开启时的运动间隙，避免锁体和门体、门框上的其他结构发生运动干涉，尤其是在做门体开合的运动仿真时，要验证整个开门行程中，锁体和吸合块、周边的型材、密封胶条都不会出现剐蹭，保证实际安装后门体开关顺畅。
