S20型法兰安装式气动振动执行元件

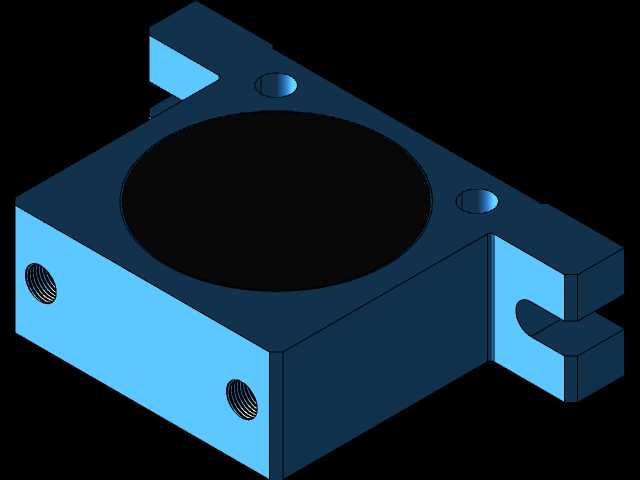

　　在自动化物料处理、料仓破拱、小型工件振实排布、精密筛分设备的驱动单元选型中，这类紧凑型气动振动元件的应用占比逐年提升，相比电动振动单元，它无需额外配置电机驱动板与散热结构，依靠压缩空气即可实现高频振动输出，在防爆工况、潮湿多尘的生产场景下适配性更强。这款S20规格的气动振动器采用方块式主体结构，两侧延伸出带安装缺口的法兰边，安装时无需完全拆卸周边固定件，可通过侧边卡槽快速卡入预设的安装位，再通过侧边的螺纹孔拧入紧定螺钉完成锁止，相比传统通孔式法兰安装，能缩短现场拆装维护的停机时间，适配紧凑安装空间下的快速换型需求。主体上的大直径圆形腔室是振动发生的核心区域，内部集成了滚道与钢珠结构，压缩空气从侧边螺纹接口通入后，

　　推动钢珠在环形滚道内做高速圆周运动，离心力通过主体壳体传递到安装面，形成均匀的周向振动，振动频率可通过输入气压的大小线性调节，在0.2MPa到0.6MPa的常用供气压力区间内，振动幅值与频率的线性度较好，方便现场调试人员根据物料流动性、振实密度要求调整输出参数。从结构设计的细节来看，主体采用深浅双色的硬质阳极氧化铝合金材质，表面硬度高，在车间多粉尘、偶尔有切削液飞溅的环境下能保持较好的耐磨与抗腐蚀性能，侧边的气接口采用标准管螺纹，可直接对接车间常用的快插气管接头，无需额外配置转换接头。两侧安装法兰上的定位缺口做了圆弧过渡处理，避免安装时应力集中导致法兰边断裂，主体边角处的小圆孔是加工时的工艺定位孔，同时也可作为辅助吊装孔，

　　方便在重型设备上安装时临时穿入吊丝定位。在实际应用场景中，这类振动器常被安装在小型料仓的仓壁外侧，解决细粉、颗粒物料搭桥架桥的下料不畅问题，也可固定在小型振动盘的底座下方，辅助提升薄型小零件的排序送料效率，还能集成在小型测试工装里，模拟产品运输过程中的振动工况做可靠性测试。安装时需要注意安装面的平面度公差控制在0.1mm以内，避免壳体安装后产生形变导致内部滚道卡滞，供气回路前端建议加装过滤调压阀，去除压缩空气中的冷凝水与杂质，延长内部运动件的使用寿命。振动器的整体厚度控制在较薄的区间，可安装在设备侧壁、料斗斜壁等空间局促的位置，不会过多占用设备内部的排布空间，输出的振动方向沿安装面法向与切向均匀分布，

　　不会产生单侧偏载导致安装螺栓松动，设计时在安装法兰与主体的衔接位置做了加强筋过渡，长期高频振动下不会出现法兰断裂的失效问题。从建模细节来看，所有螺纹孔都做了准确的牙型建模，安装缺口的尺寸公差、腔体的壁厚都按照实际加工参数还原，结构工程师在做设备整体排布时，可直接调用该模型做干涉检查，提前预判安装空间是否足够，气管走线是否会和周边结构产生碰撞，减少现场安装时的改造成本。
