船用复合万向轴联轴器结构设计

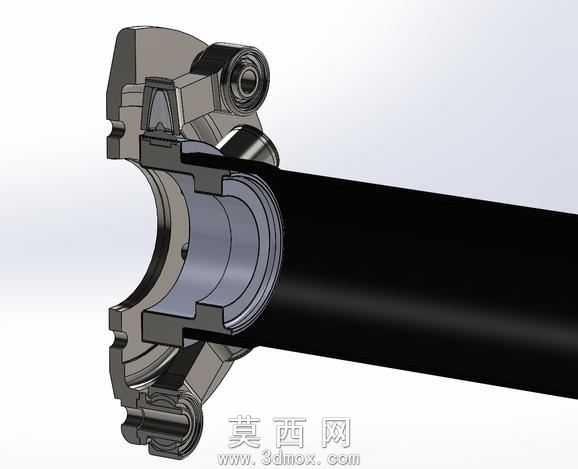

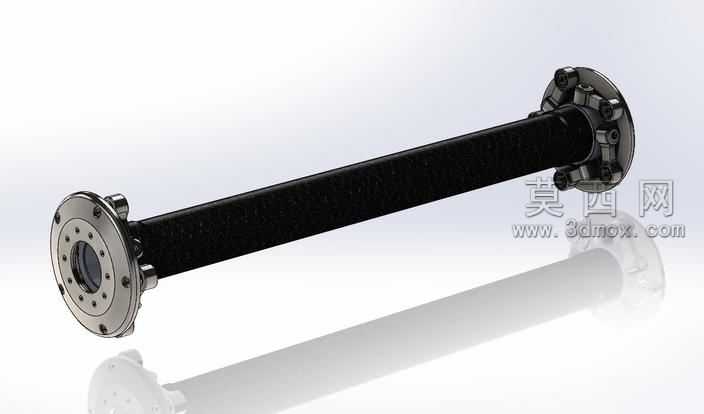

本作品为适配船舶动力传输场景的复合万向轴联轴器三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸结构搭建，首先针对万向接头的十字铰、轴承滚道、卡接爪等核心传动部件进行基准定位，通过草图绘制、特征拉伸、旋转切除、阵列装配等操作完成单个零件的精细化建模，确保各铰接部位的配合间隙符合机械传动公差要求，避免运动过程中出现卡滞或旷量问题。针对与万向接头衔接的CF耦合零件，建模时重点还原其不锈钢立式轴制的壳体结构，对壳体内部的密封槽、定位台阶、连接法兰面进行细节刻画，保证与相邻轴段的同轴度匹配精度。轴体部分采用分段建模思路，区分实心传动段与空心连接段的结构差异，对轴端的花键、卡簧槽、密封配合面逐一做特征细化，还原3000BHP功率传输场景下的轴体强度设计逻辑。材质渲染阶段针对不同部件做差异化材质赋予：万向接头的铰接金属部件采用调质合金钢材质，调整金属粗糙度、反射率参数还原锻件金属的哑光质感，耦合零件壳体采用不锈钢材质，添加轻微拉丝纹理提升真实感，轴体外层做发黑处理的金属材质表现，密封件、缓冲垫等非金属部件采用橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感，整体装配完成后添加剖视视角的渲染设置，清晰展示内部的轴承排布、密封结构、轴体配合关系。设计过程中充分考虑船舶动力传输的大扭矩、变角度传动需求，万向接头的摆动角度预留足够冗余量，弹性联轴器部分的缓冲结构做了等比例还原，可适配与ZF3050齿轮箱、C32动力单元和平运动水射流结构的对接使用，整体模型装配关系完整，无干涉错面问题，各运动部件的活动范围符合实际机械运动逻辑，可直接用于传动方案验证、结构展示以及相关教学演示场景。
