多路电气元件集成安装转接基座

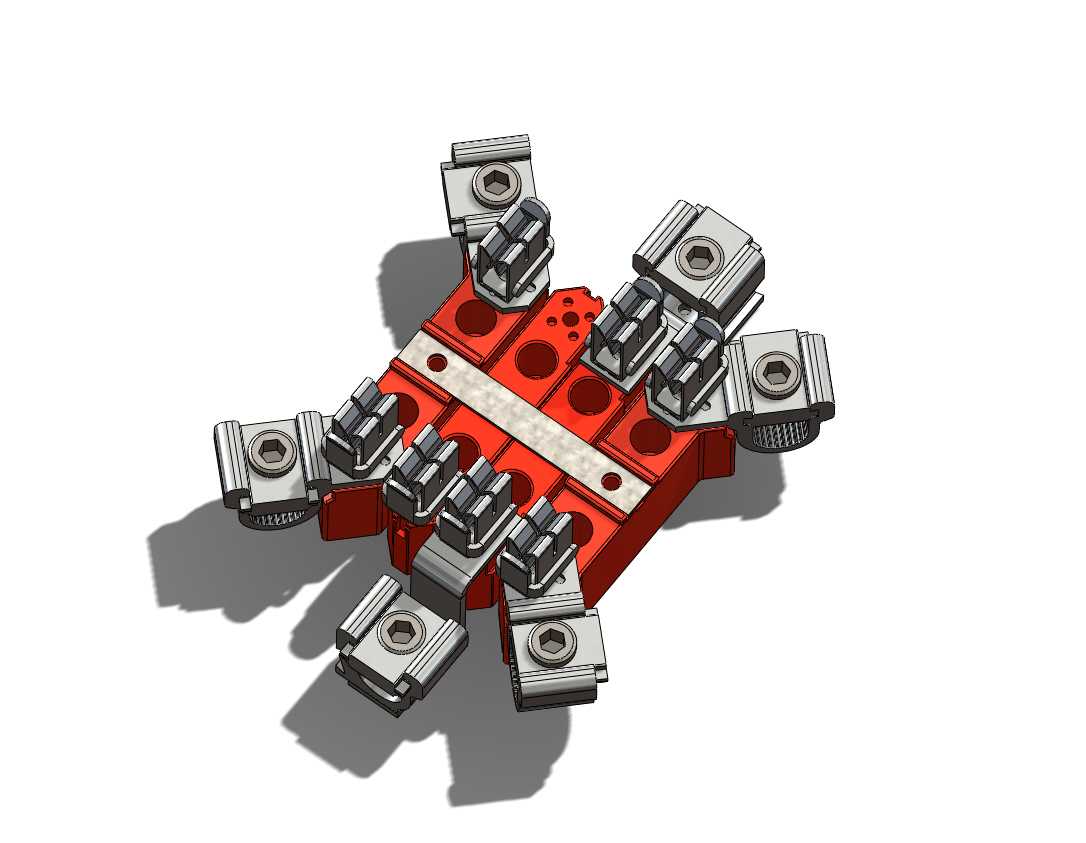

　　这套转接基座的核心使用场景落在车间数控产线的配电与控制回路改造环节，现场原有老旧机床的电气柜内部预留安装位零散，新增的动力、控制类元件无法直接固定在原有安装梁上，若单独为每个元件制作独立支架，不仅柜内布线会变得杂乱，后期检修时拆换单个元件还需要反复拆装相邻部件，维护效率很低。该基座采用十字对称的整体承载布局，中心红色主体为绝缘承载基体，基体上预留了多组圆形避让孔与定位孔，既可以减轻整体自重，也能为元件接线端子、散热凸起提供避让空间，避免安装时出现硬干涉。基体四周呈放射状布置了八个独立的元件夹持工位，每个工位都配置了金属压块与锁紧螺母，压块的夹持面做了防滑齿纹处理，元件装入后拧紧顶部螺母即可完成固定，不需要额外在基体上钻孔攻丝，适配不同外形尺寸的方形电气元件夹持需求。

　　从安装边界来看，基座整体呈十字展开形态，对角方向的工位外沿间距要提前和电气柜内部安装腔深度、宽度做匹配，建模时需要把每个工位压块完全松开、元件装入后的最大外凸尺寸都纳入包络检查，尤其要注意工位外侧锁紧螺母的旋转空间，避免柜门关闭后和螺母发生磕碰。基体中心设置了一条横向的金属加强衬条，衬条通过两端紧固件和红色绝缘基体锁合，既可以提升整个基座的抗扭刚度，避免多个元件同时安装后基座出现翘曲变形，衬条本身也可以作为接地汇流的安装基准，各个元件的接地引线可以直接固定在衬条的预留孔位上，省去额外布设接地排的工序。

　　设计思路上没有采用常规的整块平板安装板方案，而是选择镂空加放射工位的结构，一方面是因为钣金折弯机加工该基座的绝缘外壳时，镂空结构可以减少板材折弯后的内应力堆积，平板结构在大面积折弯后容易出现平面度超差，导致元件安装面贴合不严；另一方面放射状的工位排布让每个元件的接线口都朝向基座外侧，接线时操作人员不需要探入基座中心区域，线束可以沿着工位之间的空隙顺向梳理到柜内的走线槽，强弱电回路的线束可以从不同方向的空隙分开布设，减少信号干扰。

　　实际装配时，先将中心加强衬条和绝缘基体完成预装，确认衬条和基体的贴合面没有间隙后，再逐个把八个夹持组件的压块、锁紧螺栓装配到对应工位，预装完成后要逐个检查每个压块的开合行程，保证压块张开到最大位置时元件可以顺畅放入，锁紧后压块的齿面完全贴合元件外壳的夹持面。基座本身的固定孔位设置在中心区域的四个角点，安装时可以通过螺栓直接固定在电气柜的安装梁上，固定点避开了周边八个元件的安装区域，拆装基座时不需要拆卸任何已经装夹好的电气元件。在机床改造现场，这类集成基座尤其适合多回路动力元件的集中安装，比如电机保护断路器、辅助接触器、信号隔离模块这类元件都可以通过适配垫块装夹在对应工位，不同批次的元件外形尺寸存在小幅差异时，只需要调整压块的锁紧行程就可以兼容，不需要重新加工基座。建模过程中需要重点核对运动部件的间隙：锁紧螺母旋转到极限位置时的外轮廓、压块张开后的最大摆角、元件接线后插头的外凸长度，这三处是最容易出现干涉的位置，尤其是相邻工位的元件同时装入后，两个元件的接线端子之间要预留至少手指伸入的操作空间，方便后期插拔接线端子。基座的红色绝缘基体采用折弯成型工艺，折弯处的圆角在建模时要和钣金折弯机的下模槽宽匹配，避免折弯圆角过小导致基材出现裂纹，镂空孔的边缘距离折弯线要保留足够的安全距离，防止折弯时孔位出现拉伸变形。整个结构没有复杂的异形曲面，所有零部件都是规则的板件、标准紧固件与压块，加工和装配难度都很低，在车间现场的小批量设备改造项目中，可以快速完成适配安装，大幅减少电气柜内的支架焊接、钻孔作业量。
