LovatoGE0400E面板式转换开关

　　这款GE-0400E型号Lovato转换开关的三维结构，围绕低压配电盘、控制柜面板和设备操作单元的实际布置展开，核心不是追求外观渲染效果，而是把面板开孔、端子接线、操作手柄、触头模块和固定边界之间的关系还原到可用于结构校核的程度。开关本体采用多层堆叠式触头单元，正面以方形安装板贴合控制柜面板，中央转轴连接外部操作手柄，转动时通过内部凸轮结构推动各极动触头与静触头闭合或断开，从而实现电源切换、回路选择、手动/自动工况转换、电机启停或测量线路换接等功能。

　　从设备用途看，这类转换开关常见于工业控制柜、配电箱、机床操作站、暖通设备、小型生产线和检修电源箱。它不像大型断路器那样承担短路分断任务，而更偏向操作人员频繁选择回路和改变供电状态。多组接线端子沿本体上部和侧部分布，端子片带有螺栓孔，适合铜接头或线鼻压接后固定；建模时保留了端子间距、孔位高度和相邻极之间的隔挡，能够帮助电气布置人员判断导线弯曲半径、接线工具操作空间以及母排连接可能性。

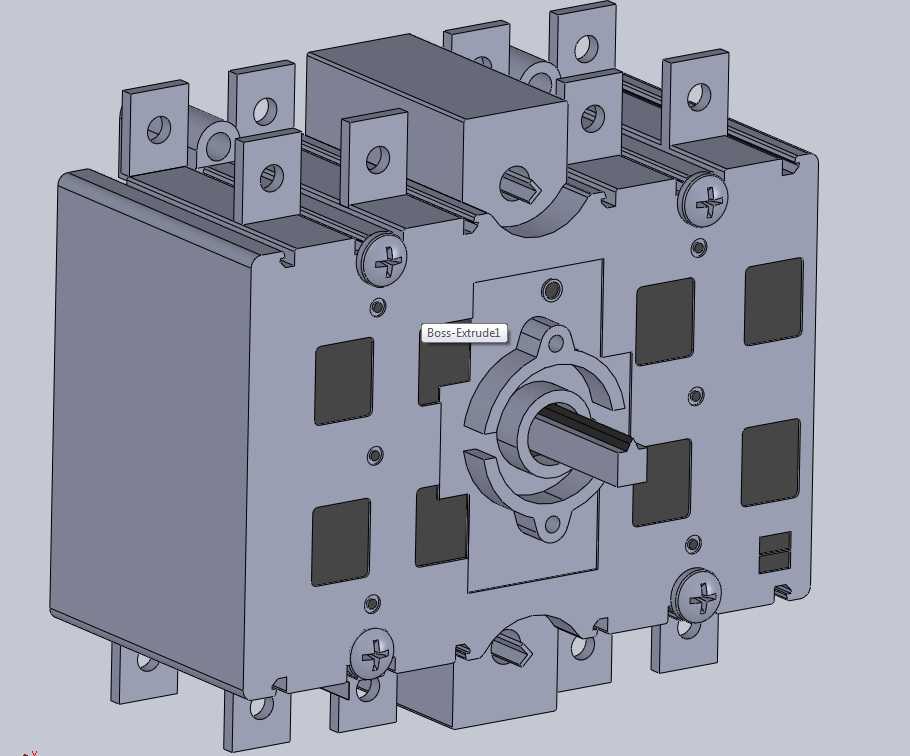

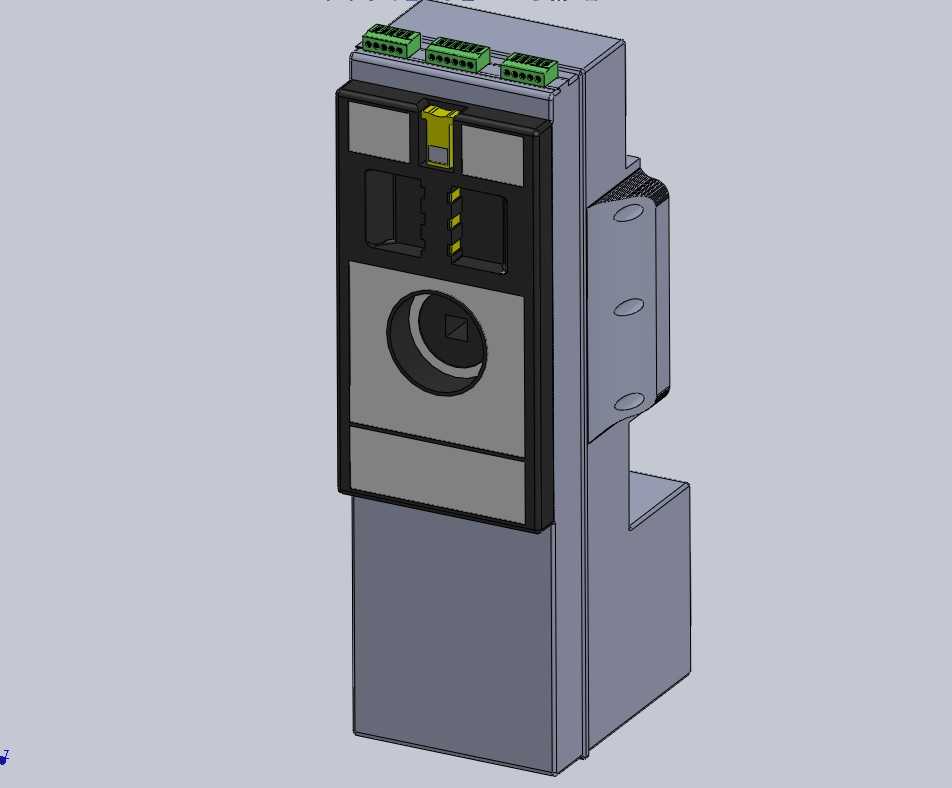

　　外形处理上，正面面板区域保留了多个安装孔、螺钉头、方形凹位和中心轴座，这些特征直接对应实物的装配关系。面板前方需要预留手柄转动空间，后方则要容纳层叠触头模块和接线端子，因此柜体深度不能只按开关本体厚度估算。若面板外侧加装防护罩、指示牌或联锁机构，手柄旋转轨迹与标签铭牌位置也要同步检查。模型中中央凸台、轴孔和紧固件的位置较完整，可用于核对旋钮手柄、锁紧垫圈、面板螺母以及防转结构是否干涉。

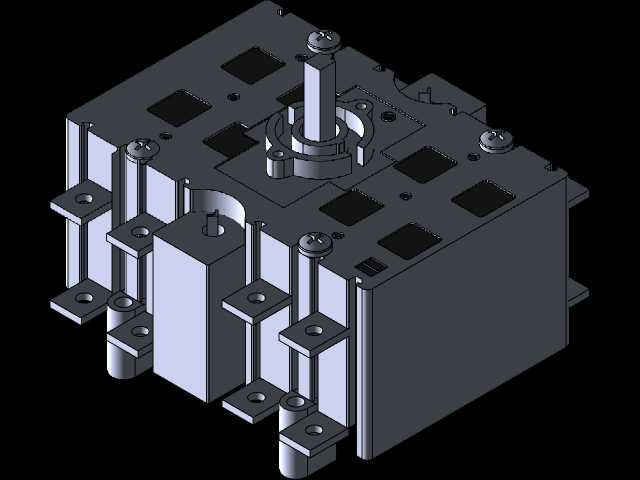

　　设计思路上，转换开关把操作、定位、导通和绝缘四个功能集中在紧凑壳体内。前部金属安装板承担面板固定和定位作用，中部转轴承受操作扭矩，后部模块按极数和触点形式叠装，螺钉贯穿后保持整体刚性。黑色方形区域对应触头窗口或绝缘分隔位置，既反映内部模块排布，也提示维护人员识别触点相位。顶部多个带孔接线柱呈排布置，接线方向明确，适合在三维布线中提前规划电缆入口、线槽走向和端子标号。

　　安装边界方面，面板开孔应依据方形本体和中心轴座确定，不能只参考外部手柄直径；柜体后侧需留出端子压线空间，尤其是多极开关在接入大截面导线时，导线末端压接端子后会向外扩展，若与线槽、导轨或侧板距离过近，装配阶段容易出现强行弯折。开关上下方的固定耳和螺钉位置可用于检查安装板强度，面板较薄时还应考虑增加补强板，避免操作手柄反复扭转后出现松动。

　　在结构建模过程中，这类元件的价值主要体现在干涉检查和布局确认。将其放入控制柜总成后，可以同步校验门体关闭距离、面板标签范围、手柄操作角度、接线线束弯曲、维护拆卸路径以及与相邻按钮、指示灯、断路器的安全间隙。对于需要做面板视觉设计的场景，模型比例和外部特征接近实物，能够直接用于开孔图、装配示意和操作面板评审；对于电气设计人员，则可通过端子位置和本体轮廓提前预判接线可达性，减少样机阶段反复改孔、移件和重新布线的工作量。
