大电流塑壳断路器结构三维数模

　　这套数模围绕低压配电系统中的大电流塑壳式断路器展开，主体表现了断路器本体、操作手柄、进出线母排、安装底座、固定孔位以及外部绝缘壳体之间的空间关系。设备面向3000安培等级的主干配电场景，常见于低压开关柜、进线柜、母联柜、大型厂房动力配电、数据中心配电单元以及需要集中分断大功率负载的电气成套设备中。与小容量微型断路器相比，这类器件不仅要承担正常负载下的接通、承载和分断任务，还要在短路、过载等异常工况下快速切断回路，因此结构上对导电回路截面积、散热路径、绝缘距离、机械强度和安装稳定性都有更高要求。

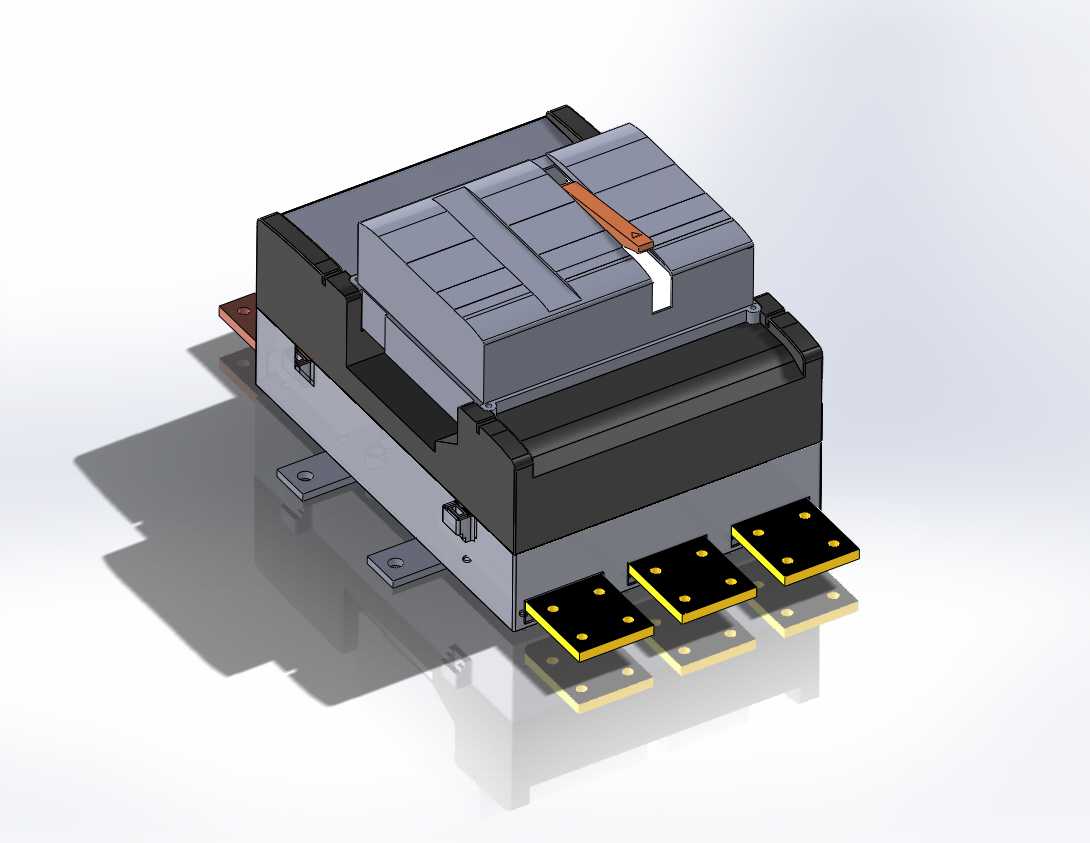

　　从外观结构看，模型上部为断路器的绝缘外壳和操作区域，手柄位于壳体顶面，能够直观反映合闸、分闸及脱扣后的位置状态。外壳采用阶梯式包覆形态，既容纳内部触头、灭弧、脱扣和机构组件，也在相间及带电部位之间形成必要的绝缘屏障。下部可见金属底座与支撑结构，底座向两侧延伸出安装面，并预留固定孔位，用于将断路器锁定在柜内安装梁或底板上。前端三组宽厚母排外露，母排端部带有连接孔和黑色绝缘隔板，承担主回路电流的输入或输出；母排之间保持明确间距，端部黄色边缘与黑色间隔件强化了相间隔断，也便于在成套柜布置时校核铜排搭接方向和安全爬电距离。

　　在实际工程应用中，这类断路器通常处于低压系统的关键节点。进线侧可能连接变压器低压侧母排或主母线，出线侧则连接分配电柜、大功率电机回路、母线槽或其他集中负载。选型和布置时，不能只关注器件本体宽度，还必须同时考虑母排折弯、接线空间、柜门开启、操作手柄高度、维护人员抽拉距离以及弧气泄放方向。数模中将母排、底座和壳体作为完整装配表达，能够帮助结构设计人员在柜体三维布局阶段提前发现干涉问题，例如母排与柜架距离不足、操作手柄被横梁遮挡、安装孔与柜内加强筋冲突、出线铜排弯曲半径不合理等。

　　产品功能设计的核心在于可靠分断与长期载流。大电流回路通电时，导电部件会产生持续热效应，母排截面、接触区域、接线紧固点和壳体通风条件都会影响温升表现。模型中宽厚的主母排和多连接孔结构，体现了大电流回路对低电阻连接和分散接触压力的需求；相间绝缘隔板则用于降低短路电弧或异物跨接造成相间故障的风险。断路器内部虽未在外观中完全展开，但外壳轮廓已经为灭弧室、触头支持、操作机构和脱扣单元预留了包络空间。结构工程师在进行柜体设计时，可依据该外形包络预留维修拆装余量，避免将其他元件紧贴壳体，影响散热或事故状态下的气体排放。

　　安装边界方面，需要重点把握底座固定面、母排端面、操作面和外壳最高点之间的关系。底座安装孔决定设备在柜内的定位基准，装配时应保证支撑面平整，避免因底板焊接变形或安装梁不平导致壳体受附加应力。主母排端部的孔位用于与外部铜排搭接，布置外接母排时应使电流路径尽量顺直，减少急弯和交叉；若受柜内空间限制必须折弯，应结合母排厚度、弯曲半径和紧固件操作空间进行校核。模型前方母排呈并列排布，相间有明显隔离区域，这一特征在三维布线中可作为安全距离检查的重要依据。操作手柄位于顶部，设计柜体面板或操作机构联锁时，应保证手柄全行程不受阻碍，并使人员站在柜前即可清楚判断分合状态。

　　从建模思路上看，该数模偏重工程布置和外观干涉校核，壳体棱角、分块面、母排连接端、安装支架和绝缘件均有较明确的几何表达。上部壳体的分模线和盖板层次反映了实际塑件装配关系，下部金属支架与塑料外壳形成材料和功能上的区分：金属部分承担安装刚性与承载，绝缘外壳承担防护和隔离。母排末端黑色垫片或隔板相间排列，既可以作为视觉上的相位分隔，也提示成套设计中需要保留绝缘件位置，不能在后续铜排建模时随意压缩间距。

　　在设备选型协同中，这类模型还可用于低压柜的数字化预装配。结构工程师可将其放入进线柜或母联柜装配中，检查顶部母线桥、侧面电缆室、后方通风通道和前方操作通道是否协调；电气工程师可依据母排位置规划主回路走向；工艺人员则可根据安装孔和母排孔位判断装配顺序、紧固工具可达性以及现场接线难度。对于需要做柜体温升、短路耐受或母排力学校核的项目，外观模型虽不能替代内部详细结构，但能够提供可靠的外部尺寸基准和安装接口，使成套设备在详细设计阶段减少返工。

　　整体而言，该作品抓住了大电流塑壳断路器在工程应用中最关键的外部特征：高位操作机构、封闭绝缘壳体、刚性安装底座和大截面相间母排。它适用于低压配电成套装置的空间布局、母排路径规划、柜门与联锁设计、维护通道校核以及投标阶段的设备展示，能够帮助设计人员从三维角度理解断路器在柜内的真实占界和连接关系。
