多爪联动式废料拾取夹持机械手

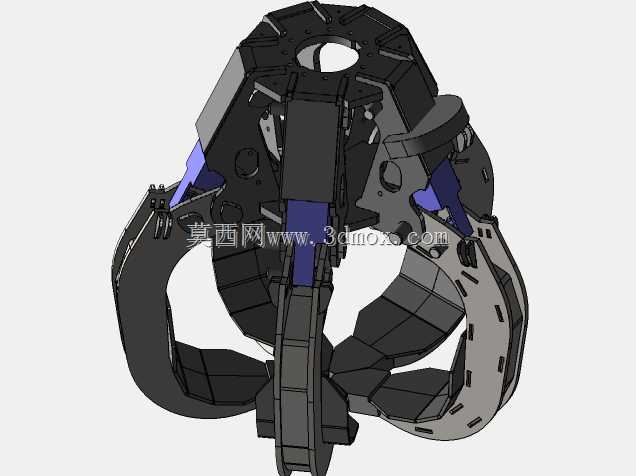

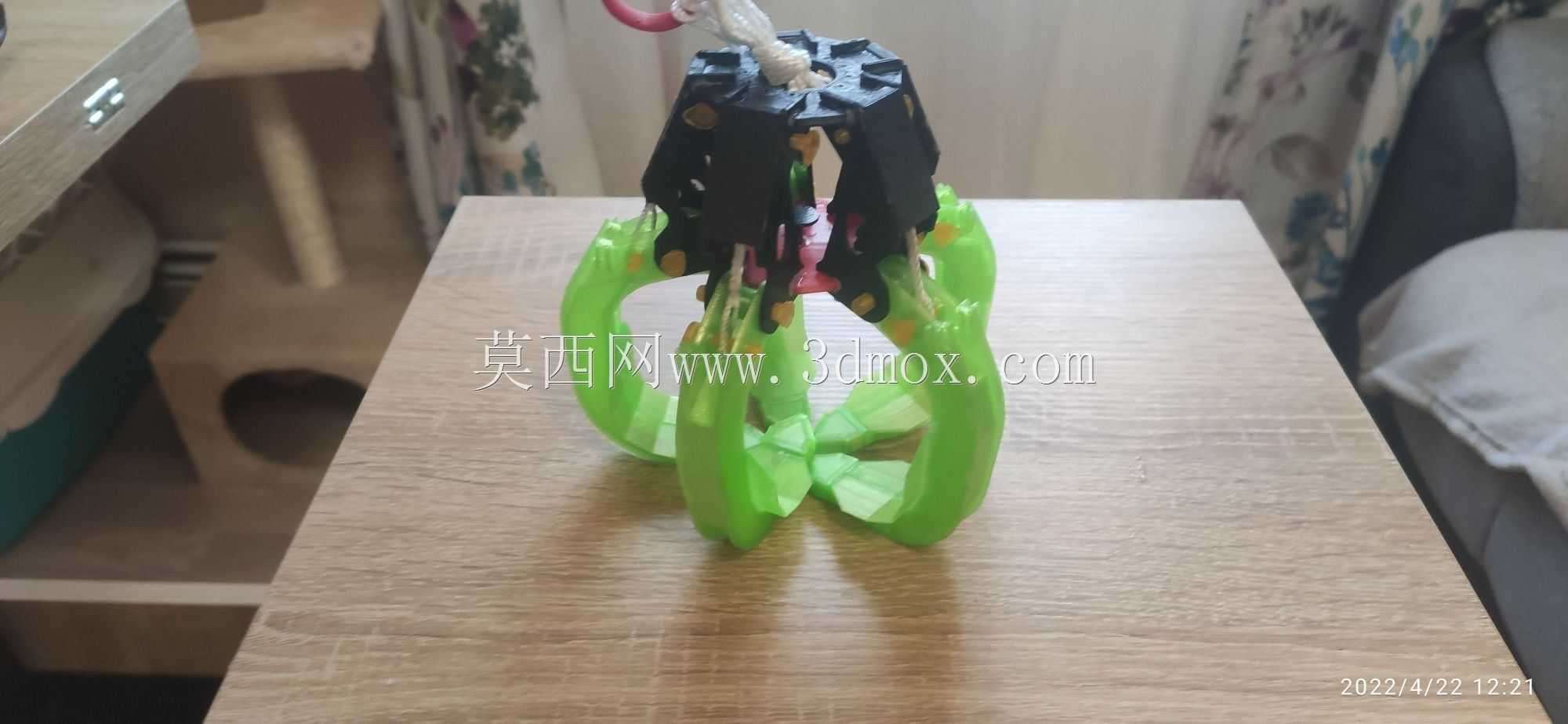

　　这套多爪联动夹持机构面向零散废料、小型异形工件的拾取转运场景，在桌面级自动化分拣、3D打印工位余料清理、轻型物料搬运以及教学演示平台中都有明确的使用位置。结构采用中心驱动、多爪同步收拢的布局，爪指围绕中心座呈圆周均布，驱动端输入直线或小幅旋转动作后，通过内部连杆与铰接点把运动分解到每一根爪指，使多个爪尖同时向中心轴线闭合，形成环抱式抓取。相比两指平行夹爪，这种多爪构型对不规则轮廓的适应性更强，接触点分布更均匀，抓取圆柱件、球状件、带棱角碎料以及表面轮廓起伏较大的零件时，不容易出现单侧滑脱或局部应力集中。

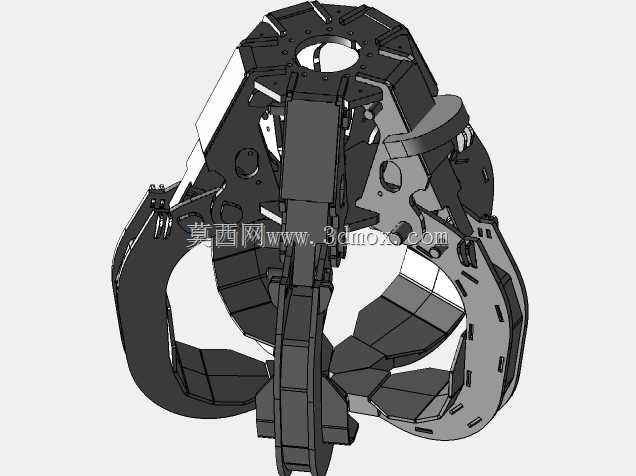

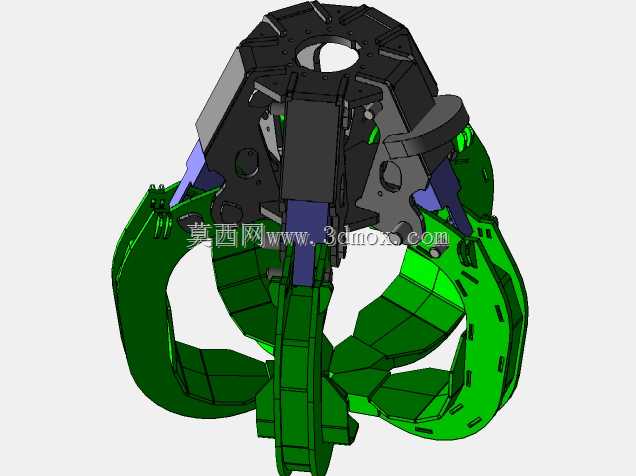

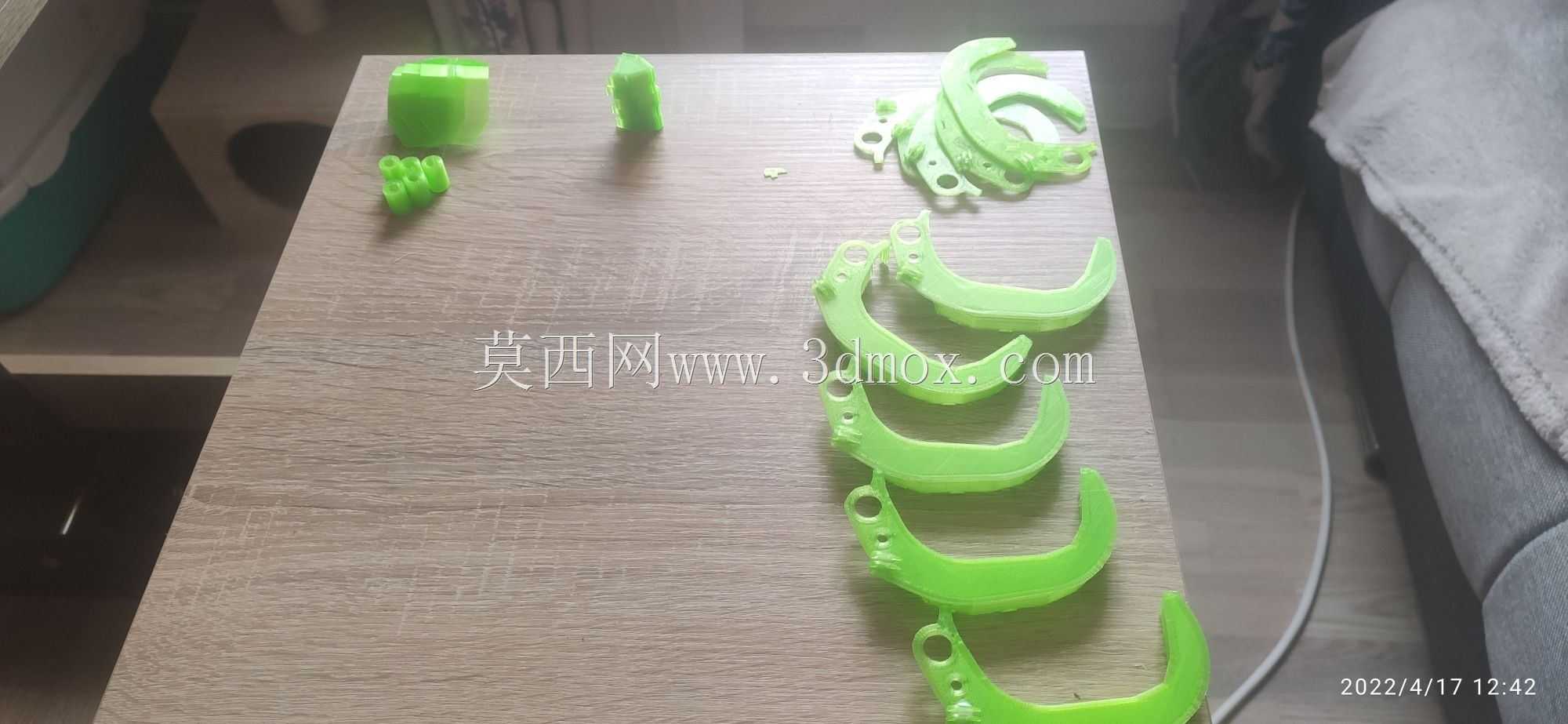

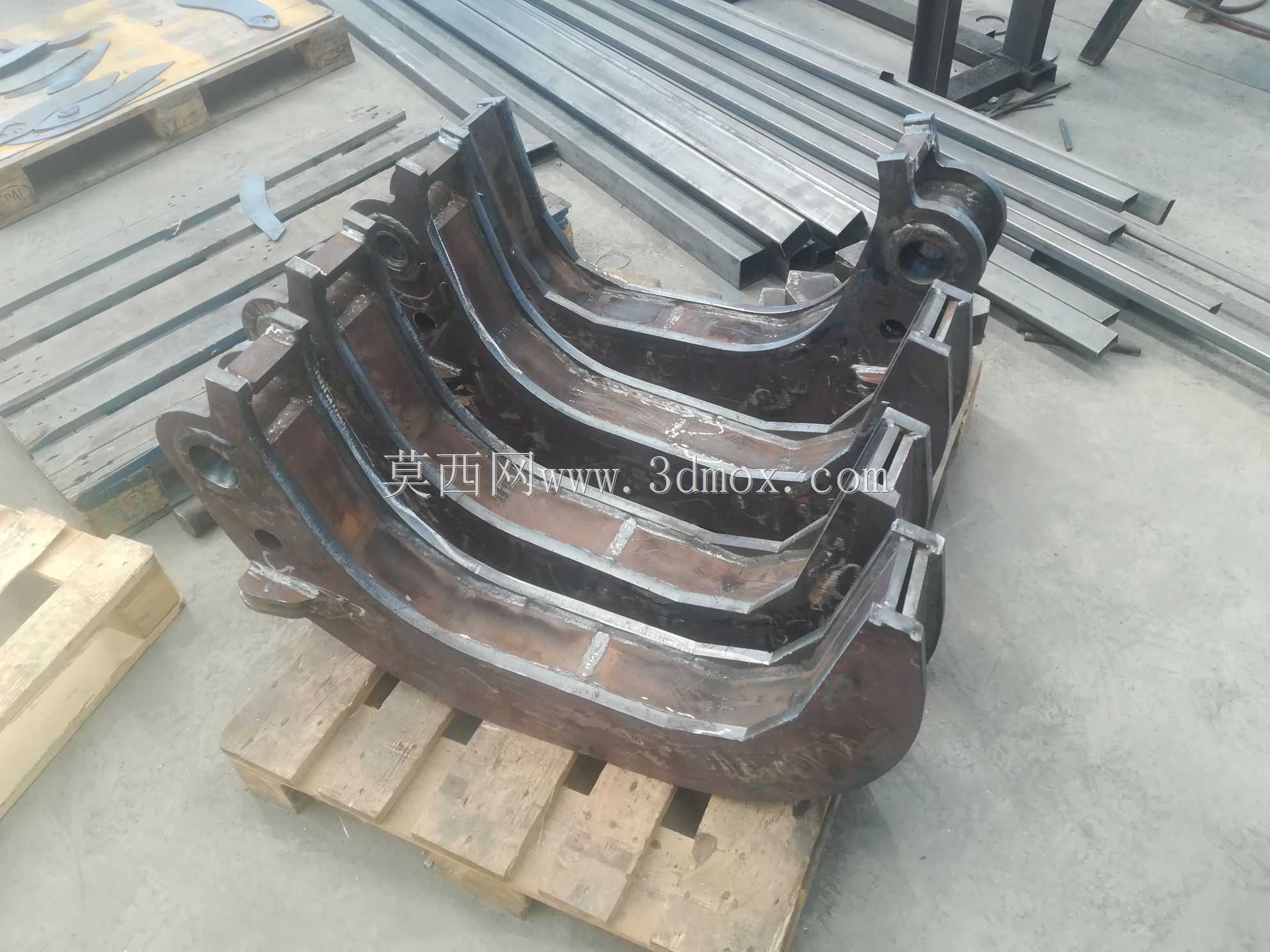

　　从实际功能看，该机构的核心在于同步性与包络范围。中心座内部预留了驱动件安装空间，既可以布置牵引绳、拉簧构成欠驱动柔顺抓取，也可以换装小型舵机、直线推杆或气动元件实现主动闭合。爪指与中心座之间通过铰接轴连接，每根爪指采用分段弯曲的外形，靠近根部的段承担主要传力，中段向外拱起以扩大张开时的通过空间，末段向内收束，保证闭合后爪尖能够在工件下方形成托持。这样的轮廓不是单纯的外观造型，而是由抓取包络线反推得到：张开状态下爪指外扩，允许较大直径物料进入爪群范围；闭合过程中爪尖先接触工件外侧，随后指腹逐步贴合并产生向心压力，最终在多个接触点上形成稳定约束。

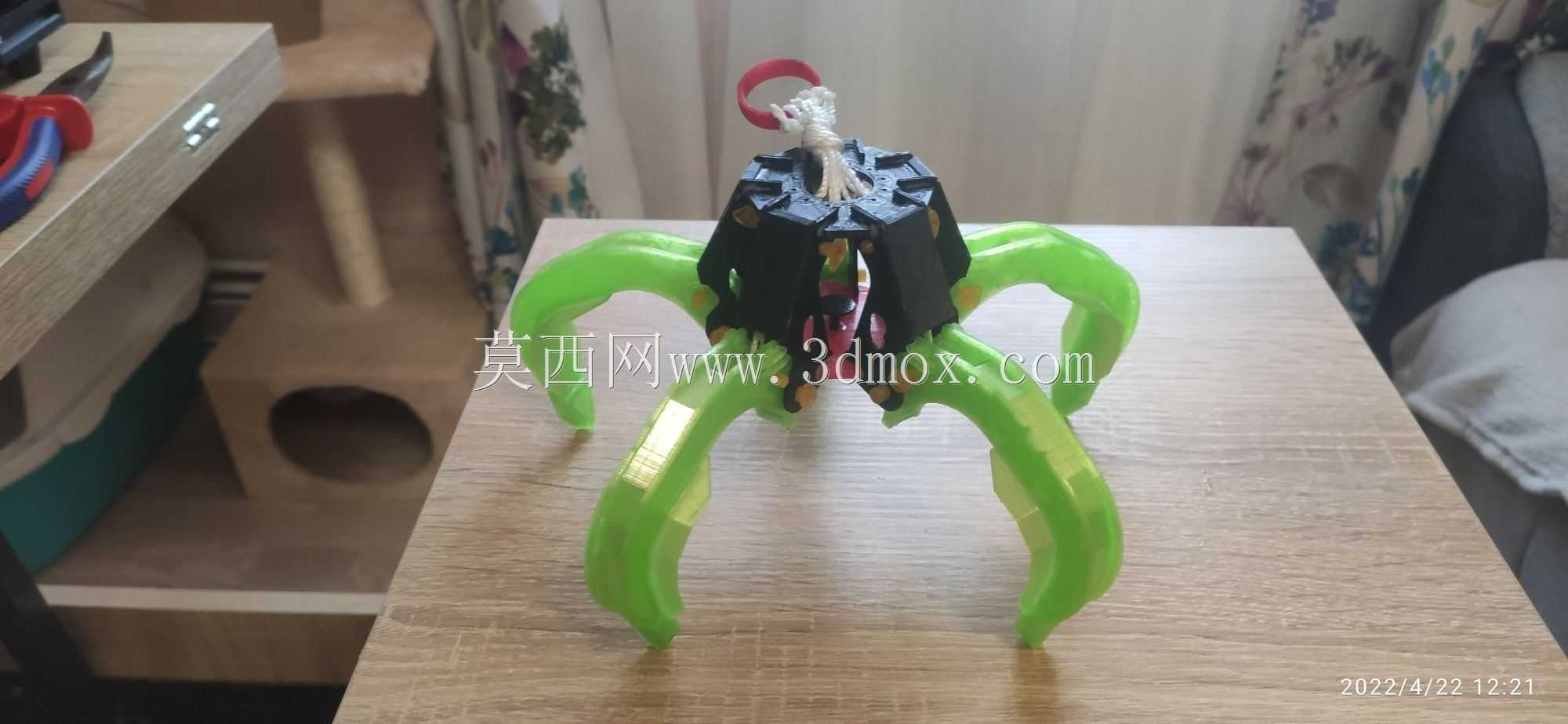

　　设计思路上，机构把复杂的多自由度协调交给机械约束完成，降低了对控制端的要求。各爪指运动轨迹由铰接孔位、连杆长度和限位面共同决定，建模时需要重点检查闭合全行程中的干涉关系：爪指根部与中心座侧壁不能在极限摆角处碰撞，相邻爪指在大开度位置要保留足够间隙，驱动连接件穿过中心体的通道应避免与连杆运动平面交叉。中心体上部设置的挂环与牵引连接结构，可用于外接吊具、绳驱机构或实验台支架，也方便在手动演示时通过提拉动作带动内部锁紧。顶部连接区还考虑了与标准末端法兰、快换盘或小负载机械臂腕部的对接，安装孔位围绕中心轴线布置，保证抓取力沿轴向传递，减少偏载力矩。

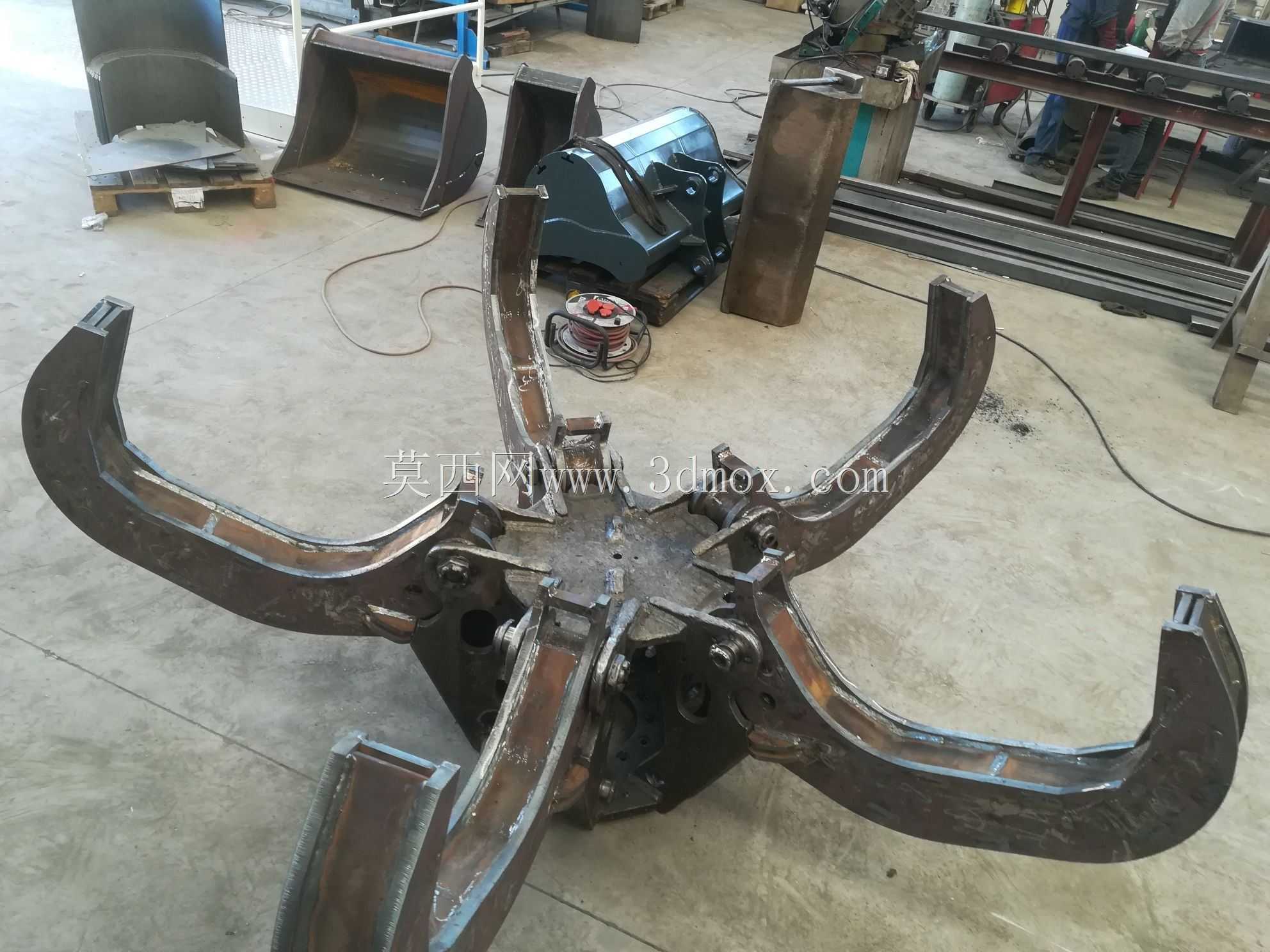

　　外形与安装边界方面，整体呈低矮的放射状结构，爪指展开后外径决定了最小作业空间，设备选型时需要在工位上预留相当于展开直径的圆形活动区域，并在物料上方留出中心体高度加上驱动连接件行程的竖直空间。爪尖闭合直径则决定可稳定拾取的最小物料尺寸，若目标废料过小，应在末段增加柔性垫片或更换更窄爪尖；若目标物料偏重，则需要校核铰接轴销、连杆截面和根部加强筋的强度。爪指外侧的弧形轮廓在进入料箱或贴近工作台时具有导向作用，可减少剐蹭；底面与桌面之间的高度差经过控制，使爪尖能够滑入薄片状零件下方完成铲拾。

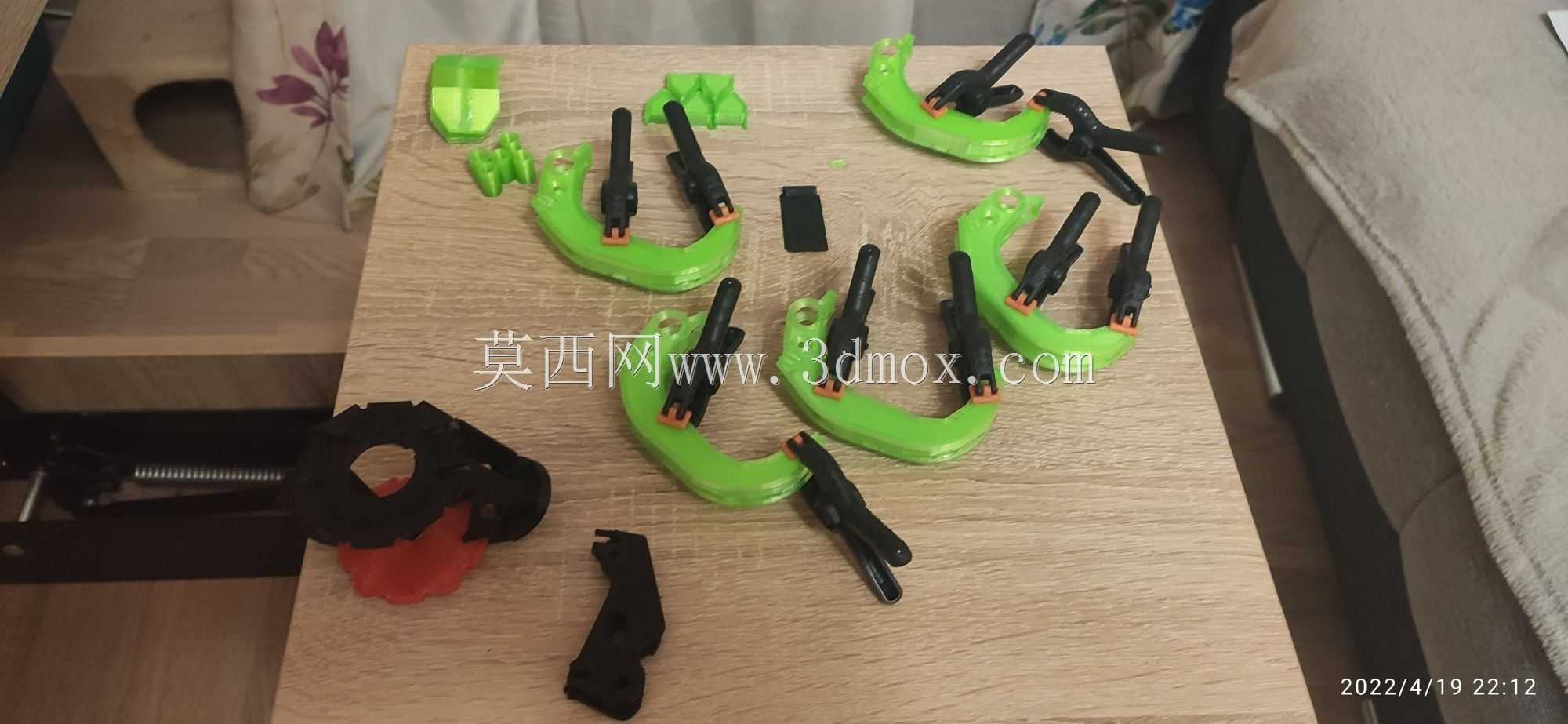

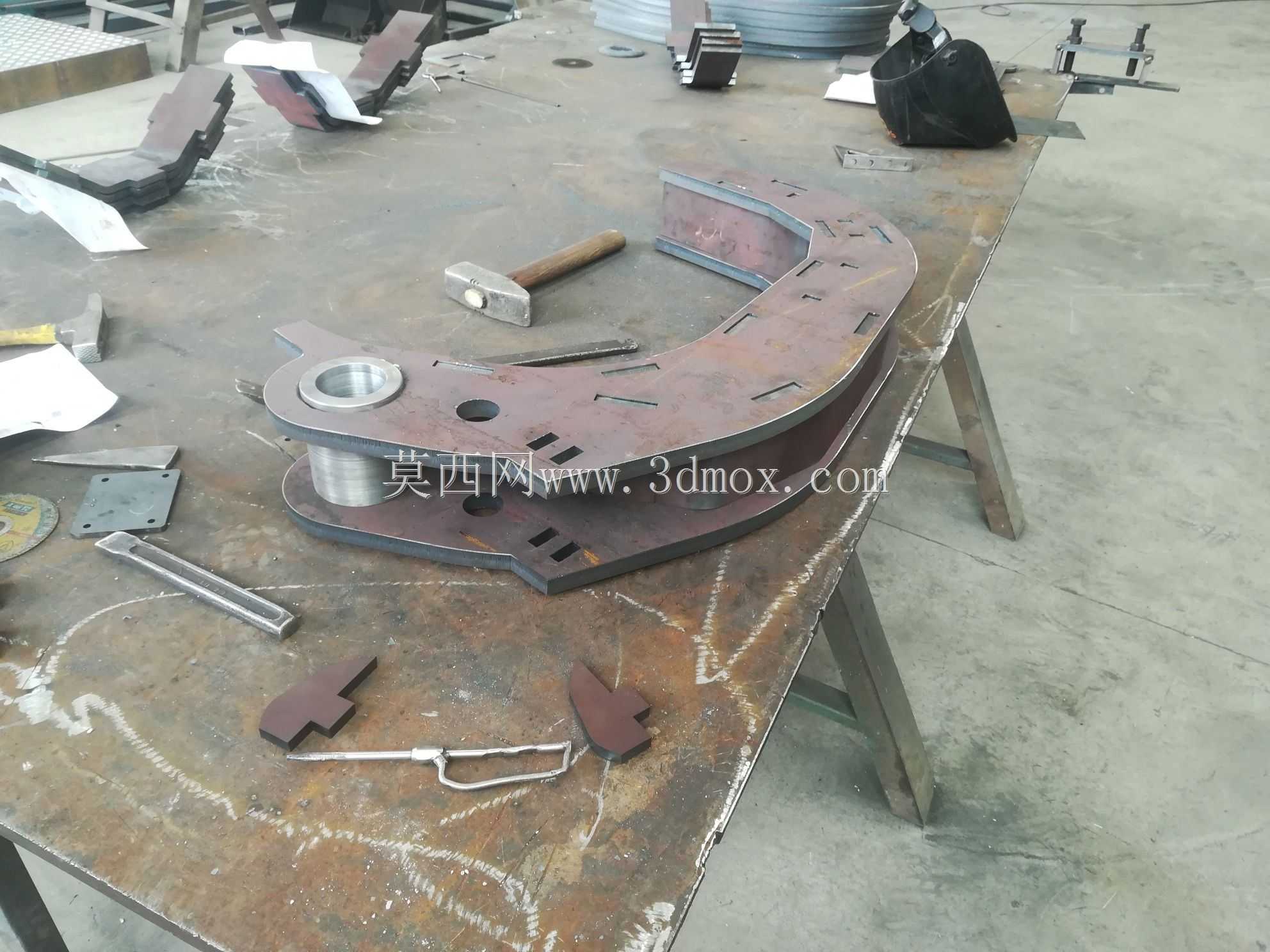

　　在结构细节上，中心座采用分体式装配思路，侧壁、顶盖和内部铰接支座分层组合，便于支撑打印或机加工后装配，也方便维护时单独更换磨损爪指。爪指根部的铰接孔同轴度要求较高，三维建模时应以同一基准轴线约束全部孔位，避免多爪闭合不同步。连杆与爪指之间的传动角应在常用开合区间保持合理数值，防止接近死点位置时驱动力急剧增大。弹性复位件的挂点需要靠近运动阻力较小的路径布置，使张开动作顺畅而不与外部物料缠绕。对于需要接触粗糙废料的工况，爪尖可替换为耐磨材料或增加防滑齿纹；对于 fragile 工件，则可在指腹包覆柔性层，利用欠驱动特性让爪指随工件表面自适应贴合。

　　现场布置时，该夹持器通常安装在竖直下行的末端轴上，先以张开状态移动到物料上方，对中后下行至爪群包围目标，再触发中心驱动使爪指同步收拢；抓取完成后依靠多接触点摩擦和爪尖托持提升物料，释放时反向驱动并借助复位元件使爪指外扩。若用于散乱料框，弧形爪背还能在小幅下压时拨开相邻废料，降低多件连带卡阻的概率。整个机构把驱动、传动、夹持和安装接口集中在紧凑的中心体内，外围只保留运动爪指，既适合轻型机器人末端使用，也可作为手动拾取工具、分拣实验装置和仿生抓取课程的结构载体。
