手动立式铝罐压瘪回收工装结构

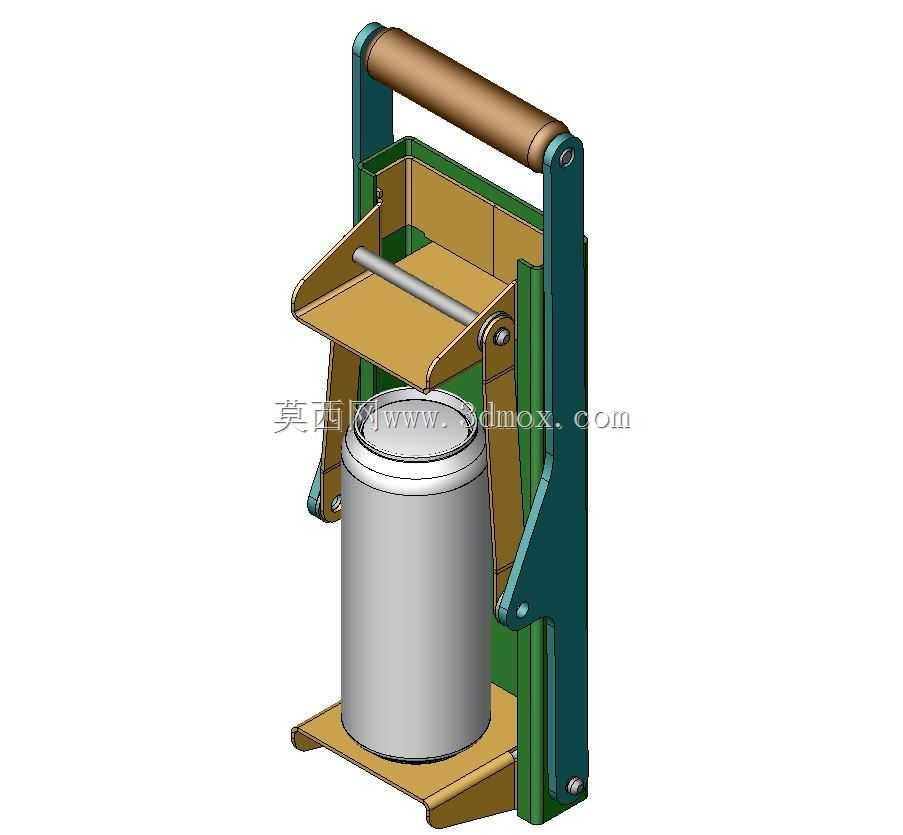

　　这套手动立式铝罐压瘪工装面向废铝罐、空饮料罐和小型薄壁金属容器的集中减容场景，常见于回收站分拣工位、餐饮后场、社区回收点以及车间边角料暂存区。设备不需要外接动力源，操作者将空罐直立放入下部承托区域后，通过顶部手柄带动连杆压头下行，使罐体在限定空间内被轴向压缩，原有圆筒形态迅速变为低矮饼状，从而减少收纳体积，提高周转箱和垃圾袋的装载效率。

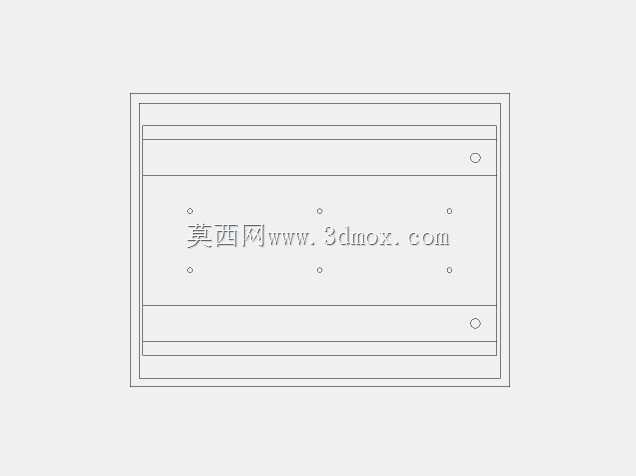

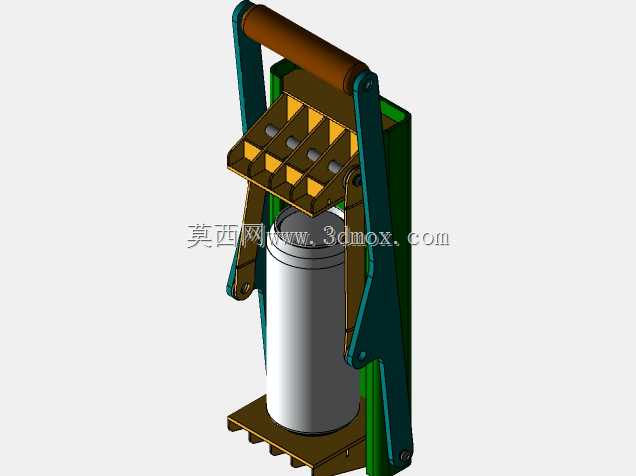

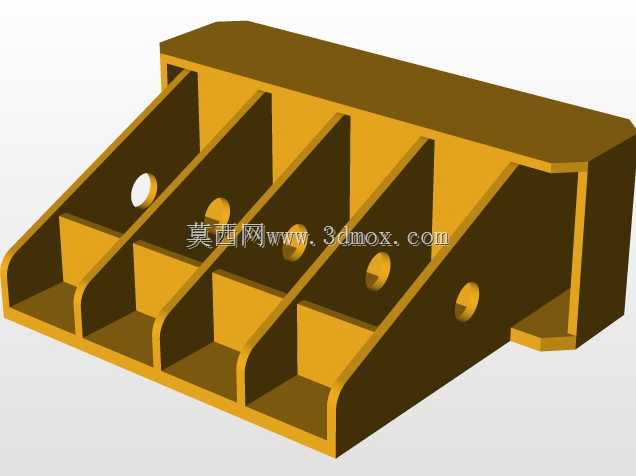

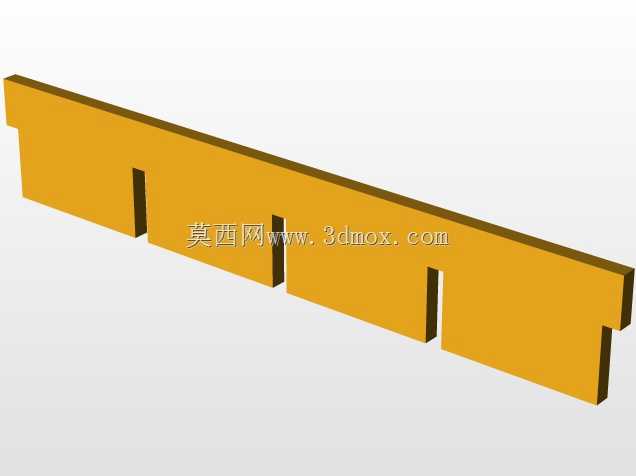

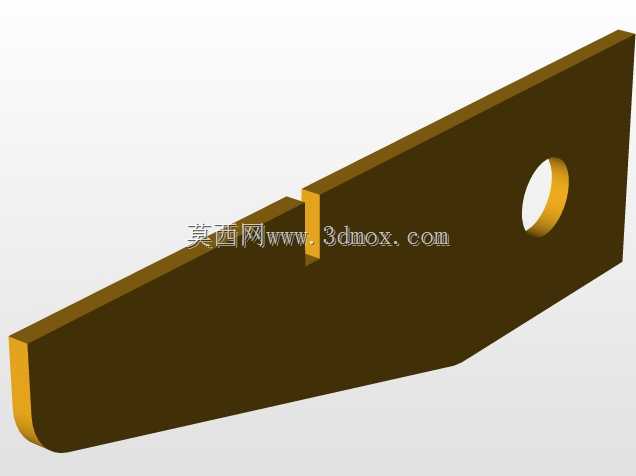

　　结构上采用立式框架布置，两侧立板构成主要承载路径，底部平台承担罐体受压时的反力，上部横梁安装手柄转轴与传力构件。压头运动轨迹被侧向导向件约束，避免下压过程中出现偏摆；罐体放置区与压头中心线基本重合，使载荷沿罐身轴向传递。对于薄壁铝罐，这种加载方式比侧向挤压更稳定，罐身屈曲后不易弹出，也能降低卡罐和歪斜的概率。框架后部设置绿色护板，既可以遮挡部分连杆运动区域，也能增强立板之间的连接刚度。

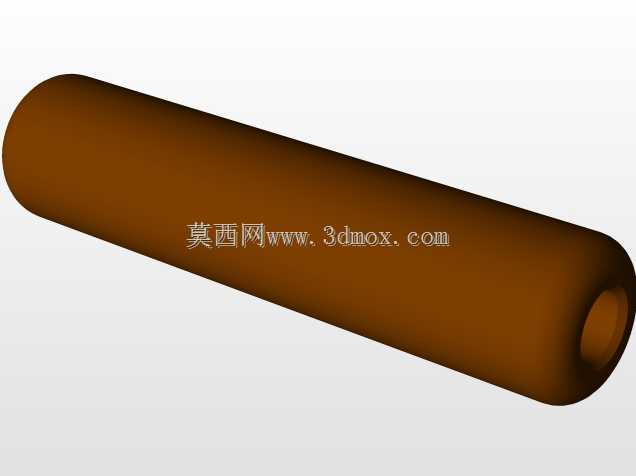

　　手柄采用长力臂设计，握持段为圆柱状木质或包覆件，适合双手操作。转轴、连杆和压头之间通过销轴连接，形成典型的手动杠杆增力机构。当手柄从抬起位置向下压动时，连杆角度变化带动压头缓慢接近罐顶；在接触罐体后，继续施加手动力即可使罐身发生褶皱和压实。该机构的优势在于结构简单、维护点少，对潮湿、粉尘和户外临时使用环境具有较好的适应性。

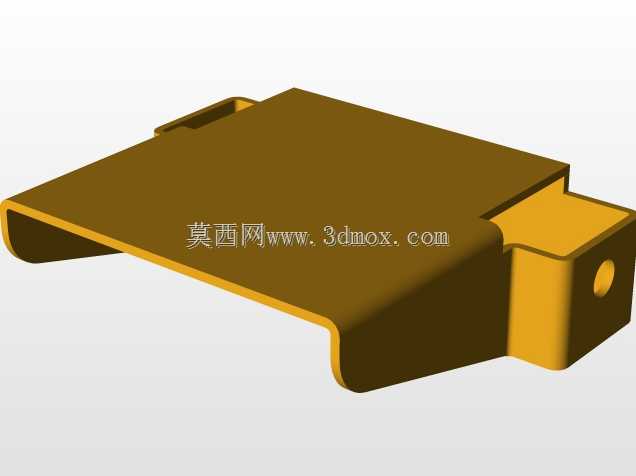

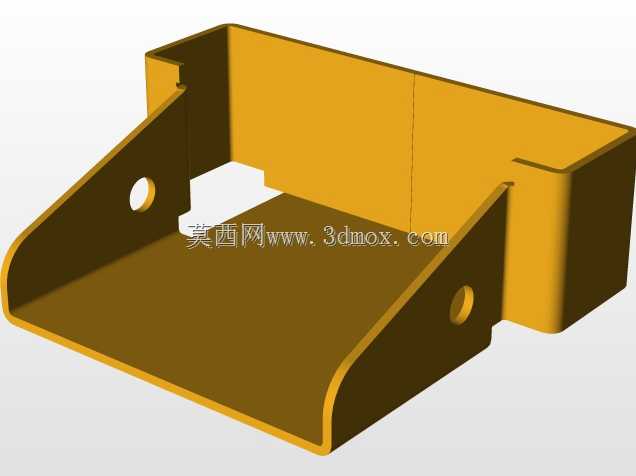

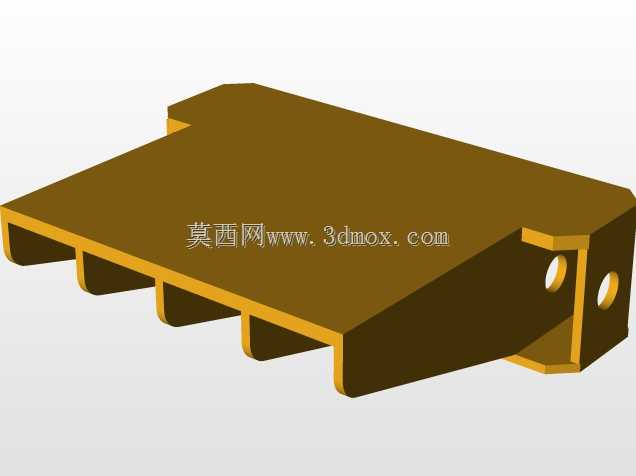

　　承罐部位由底部托盘和前部挡边组成，托盘宽度按常见单只铝罐直立放置设计，前部开口方便取放压瘪后的罐体，同时保留挡边限制罐体在受压初期向前滑移。压头下方设置平板接触面积，能够覆盖罐顶主要区域，使罐口、罐肩和罐身较均匀地进入屈曲状态。设备旁侧的铰接构件在行程末端形成机械限位，可防止压头过度下行，也便于控制压实后的残余高度。

　　从安装边界看，该工装属于窄幅立式设备，占地面积接近一个小型周转桶位，高度明显大于宽度和深度，适合靠墙布置或固定在木质垫板、工作台边缘使用。底部框架需要保持水平，若现场使用频率较高，可通过螺栓将底架固定在木台或钢制支架上，以抵消手动下压时产生的倾覆趋势。设备前方应预留手柄下压和取放罐体的操作空间，后侧与墙面之间保留少量间隙，便于清理掉落的拉环、标签碎片和罐内残留液体。

　　设计思路重点不在高速自动化，而在低成本、可手动维护和安全减容。整机没有复杂管路和电气元件，销轴处可定期加注润滑脂，磨损失效后只需更换销、套或压头板。框架板材承担弯曲和拉压复合载荷，立板上的转轴孔需要保证同轴度，否则手柄动作会发滞并造成连杆单侧受力。三维建模时应重点核对手柄全开角度、压头最低位置、罐体初始高度与压实高度之间的行程关系，同时检查手指可触及区域与运动连杆之间的安全距离。

　　在实际选型中，这类装置适合处理直径和高度相对统一的薄壁铝罐，不适用于厚壁铁罐、带压力的密封罐或混入玻璃瓶、石块的杂料。若回收量较大，可在工位旁配置分类收集箱，将压瘪后的铝罐直接投入指定容器。该结构也可作为手动压力机、小型压缩工装和杠杆式夹具的设计参考，通过更换压头形状、调整底模宽度和增加回位弹簧，衍生出针对纸杯、塑料瓶或薄金属盒的减容设备。
