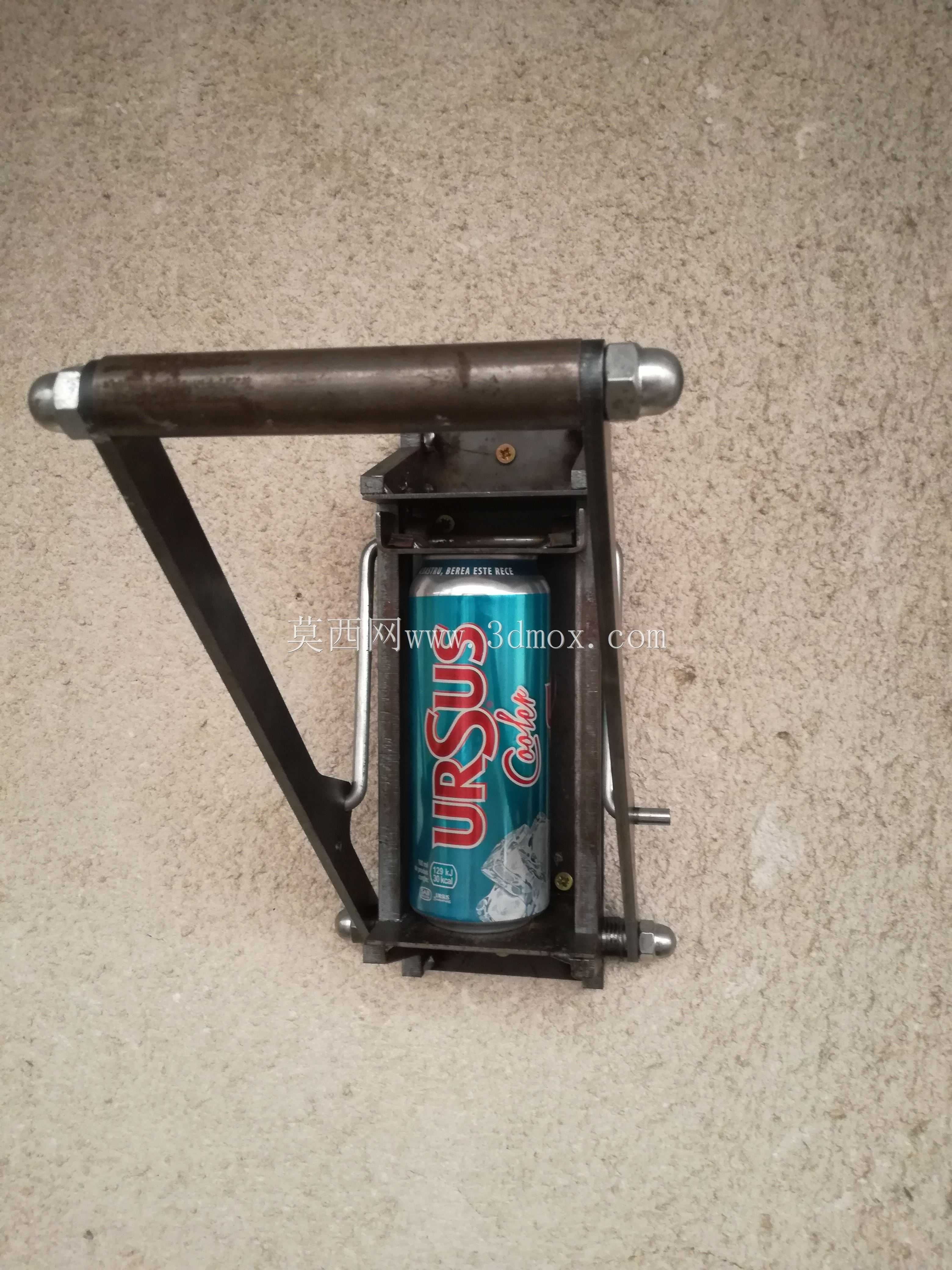

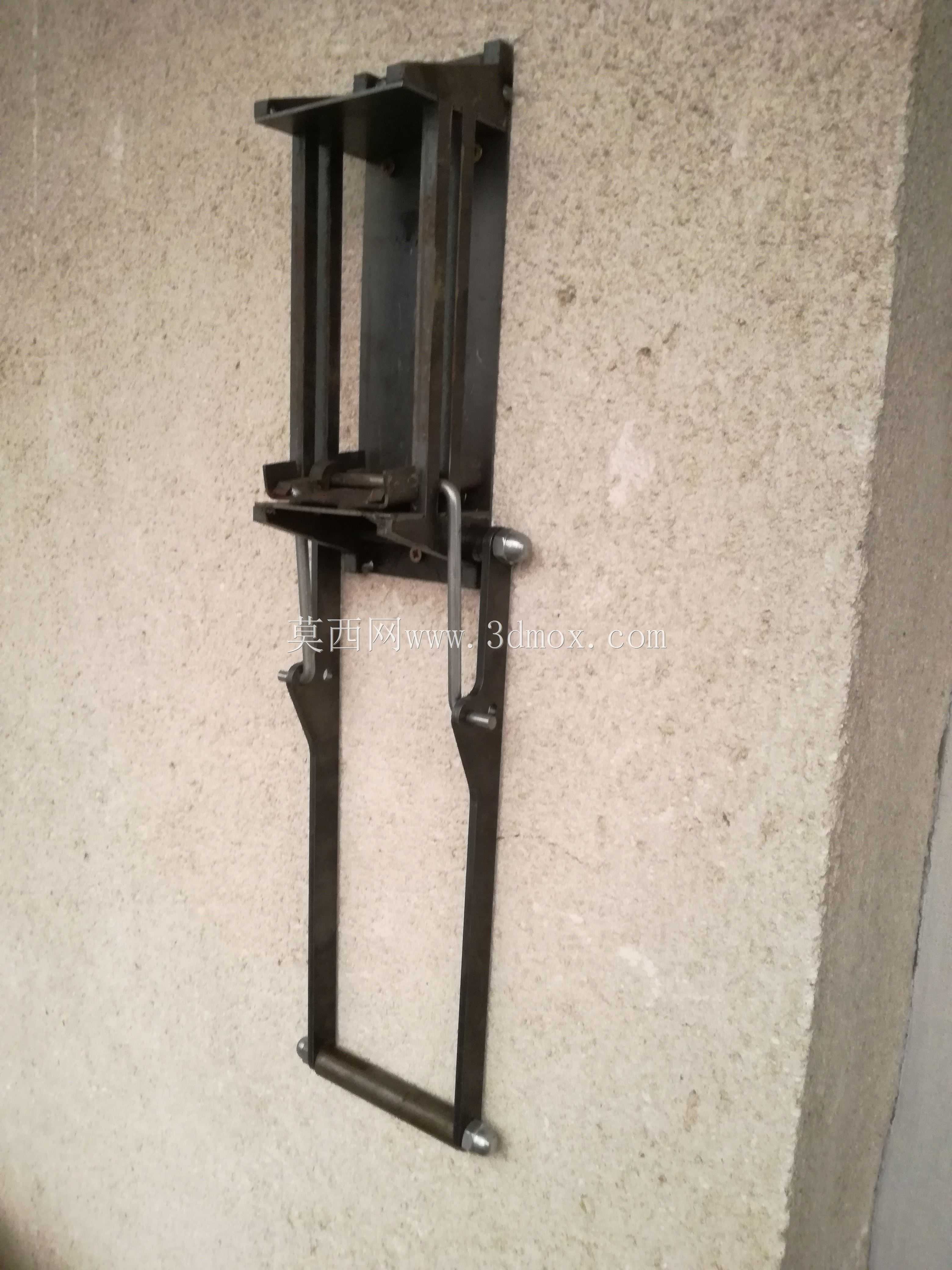

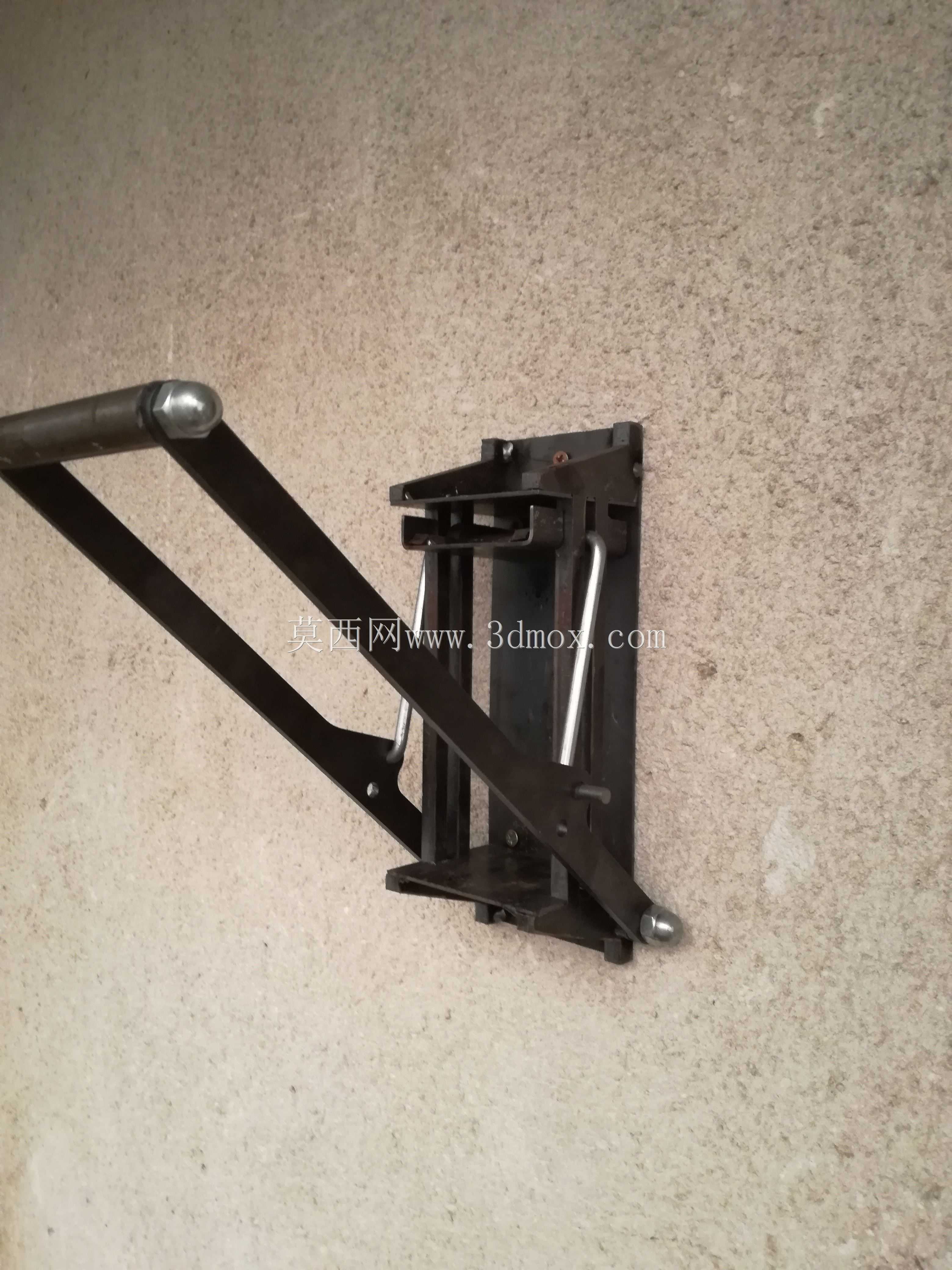

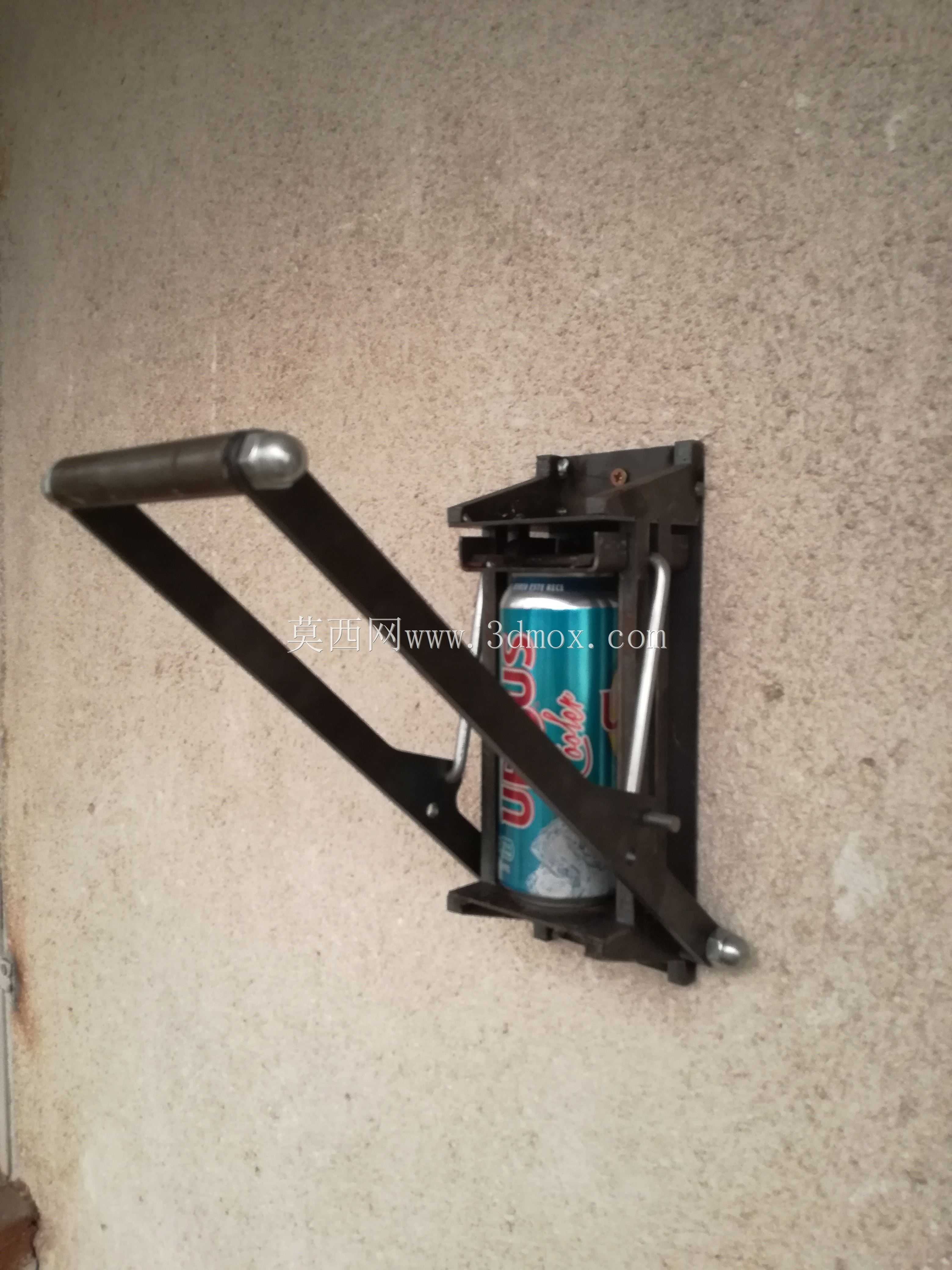

瓦里塔铝厂用杠杆式手动压紧工装结构

该结构主要应用于铝型材加工、铝件组装等铝加工生产场景，在铝厂的工件定位、工序装夹环节承担手动压紧固定的作用，可在无气动、液压动力供给的工位，快速完成待加工铝件的压紧锁定，避免工件在锯切、打磨、钻孔、装配等工序中出现移位、翘曲问题，适配中小尺寸铝制工件的小批量加工、返修作业场景，尤其适合零散工位、临时作业点的装夹需求，无需外接动力管线即可独立使用。从功能特性来看，该结构采用杠杆增力的机械原理，通过长操作手柄放大输入的手动作用力，配合多组铰接连杆实现力的转向传递，最终将操作力转化为垂直方向的压紧载荷，操作人员仅需施加较小的握力即可获得足够的压紧力，同时连杆机构具备自锁特性，当手柄压至工作位置后，可在无持续外力握持的状态下保持压紧状态，避免作业过程中压紧力松脱，保障加工过程的稳定性。在设计思路上，该结构优先考虑了手动操作的人机工程与工装的耐用性，主体支撑部分采用立式背板加底部承托的框架结构，背板预留安装孔位，可直接固定在工作台面或者专用工位架上，底部承托平台用于放置待加工工件，承托面与压头的工作面保持平行，保证压紧时工件受力均匀，不会出现局部压痕或者翘起问题；铰接部位采用销轴连接，配合间隙控制设计，既保证连杆转动的顺畅度，又避免过大的配合间隙导致压紧行程出现虚位，操作手柄做了加长设计，在符合操作安全距离的前提下最大化力臂长度，降低操作人员的劳动强度，同时手柄末端做了防滑适配结构，提升操作时的握持摩擦力。从安装边界与尺寸适配来看，该工装的立式安装背板为主要固定基准，安装时需保证背板与安装面的垂直度，避免长期受力后出现结构变形，整体结构的横向占用空间较小，适合在排布紧凑的工位上安装使用，压紧行程可覆盖常规厚度的铝型材、铝制板材工件，压头位置可根据工件尺寸做小范围的调整，适配不同规格工件的装夹需求，整体结构无复杂的精密部件，日常维护仅需定期在铰接销轴处加注润滑脂即可，适合工厂车间多粉尘、多铝屑的作业环境，长期使用也不易出现卡滞故障。
