弹簧驱动密封胶涂抹器结构设计

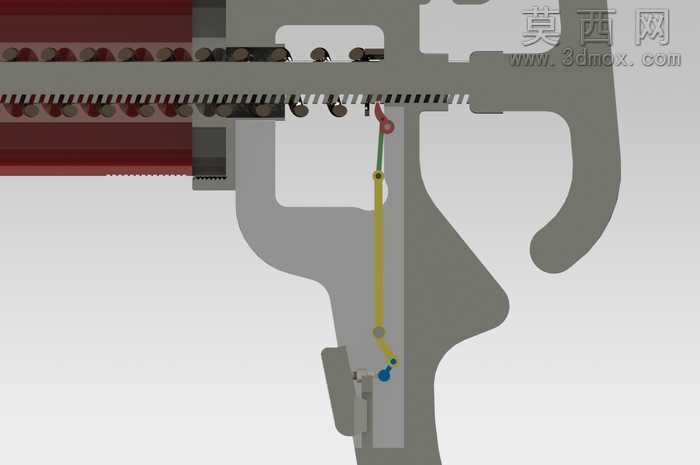

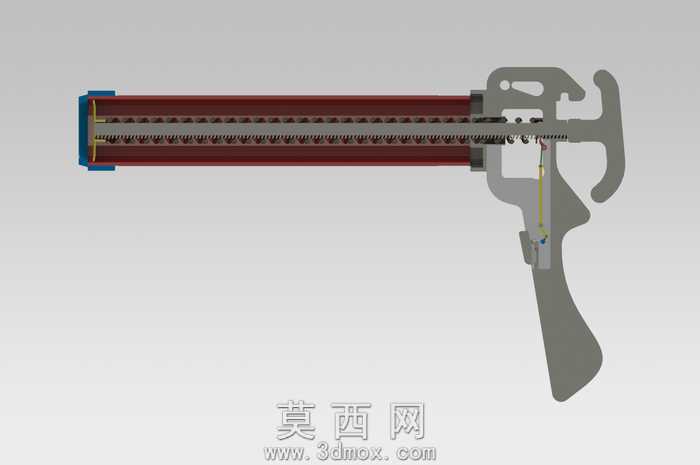

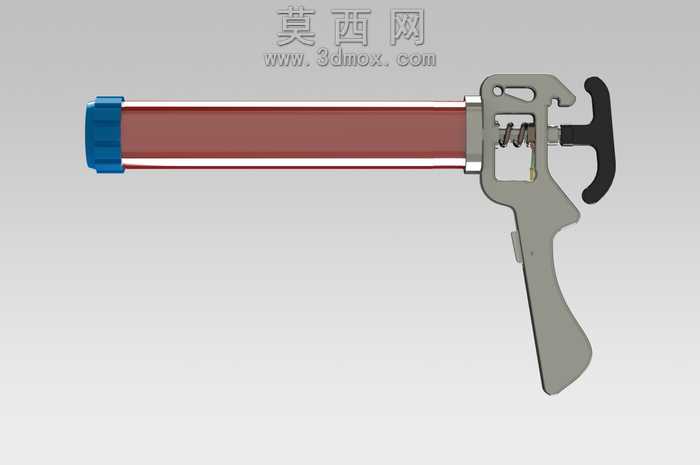

本作品为弹簧驱动密封胶涂抹器的三维建模设计，整体采用参数化建模方式完成，在三维建模环境中对各零部件进行独立建模后完成总装配，还原了手动密封胶涂抹工具的完整机械结构。建模过程中对核心功能部件做了精准还原：储胶管部分采用圆柱特征建模，前端蓝色端盖做了防滑棱结构处理，还原实际使用时的端盖拆装操作结构；枪身主体采用壳体式建模，还原握持区域的人体工学曲面造型，手柄部分做了贴合手部握持的弧度处理，表面无尖锐棱角，符合手动工具的使用握持需求。核心驱动结构部分，重点还原了弹簧驱动主轴、扳机触发机构、凸轮锁止齿牙的配合关系：扳机与凸轮结构做了联动约束建模，当按压扳机时，凸轮与齿牙的锁止关系解除，弹簧释放弹力推动主轴向前推进，实现胶液的稳定挤出；当松开扳机时，凸轮卡入齿牙完成锁止，停止胶液输出，弹簧驱动结构可保证主轴推进过程的流量恒定，避免出胶不均的问题。尾部的黑色推拉手柄做了T型防滑造型建模，方便使用者抽拉主轴完成胶管装填操作。模型还还原了前端的切孔结构，可用于切割密封胶管的盖帽，无需额外工具即可完成胶管开封操作。材质渲染方面，储胶管采用半透明红棕色材质模拟胶体存储管的视觉效果，枪身主体采用哑光灰金属材质模拟金属枪身质感，弹簧、扳机联动部件采用亮面金属材质还原金属零件质感，端盖与尾部手柄采用蓝色、黑色哑光塑料材质，不同部件的材质区分清晰，可直观分辨各零件的功能属性。装配过程中添加了合理的运动约束，可模拟扳机按压、主轴推进的动作过程，清晰展示该涂抹器的工作逻辑，整体结构紧凑，功能集成度高，还原了手动胶枪的实用功能设计，可用于手动涂胶工具的结构参考、教学演示等场景。
