手动管子台虎钳三维结构设计作品

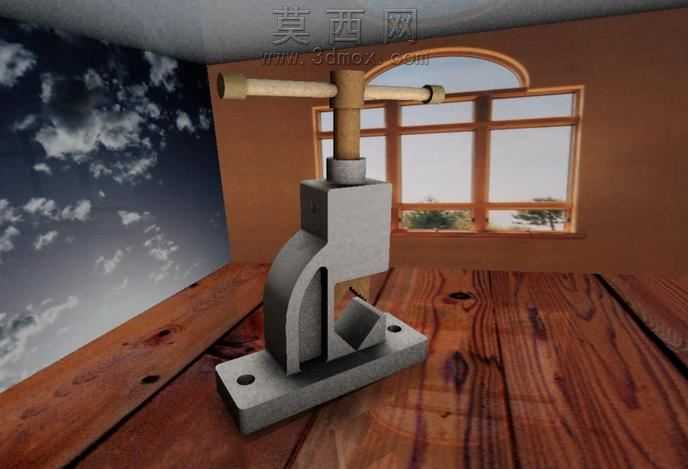

本作品为手动管子夹持加工用台虎钳（管副）的三维建模设计成果，建模阶段采用Pro/Engineer Wildfire软件完成全参数化结构搭建，首先从底座基准特征开始绘制，通过拉伸、切除命令构建带安装孔的矩形底座结构，保证底座的安装定位孔位置符合通用台钳的安装尺寸规范，为整体结构提供稳定的支撑基础。随后构建弯臂式钳身主体，通过扫描、混合命令塑造钳身的弧形过渡结构，兼顾结构强度与造型流畅度，在钳身内部预留丝杆传动的容纳空腔，保证传动部件的装配空间合理无干涉。接下来构建顶部的T型手动操作杆，通过旋转命令生成杆体与连接轴结构，操作杆两端设置防滑握持段，模拟实际手动工具的握持使用需求，操作杆与下方的施压丝杆通过同轴配合连接，丝杆采用梯形螺纹特征建模，还原手动施压的传动结构特性。钳口部位设计V型夹持槽结构，通过切除命令在钳身下部与施压块对应位置加工对称V型槽，适配不同管径的圆形管件夹持需求，V型槽表面预留防滑齿结构的建模特征，提升夹持管件时的摩擦力避免打滑。材质与渲染阶段，整体金属部件采用磨砂铸铁材质参数，调整材质的粗糙度、金属度参数还原铸铁工具的哑光金属质感，操作杆的木质握持段采用木纹纹理贴图，调整纹理映射坐标保证木纹走向符合实际木柄的加工纹理，场景搭建选用木质工作台面与室内窗边环境，添加环境光与方向光模拟自然采光效果，通过光线追踪渲染输出最终展示图，清晰呈现各部件的结构衔接关系。设计过程中全程遵循手动管钳的实际工作原理，保证各活动部件的装配间隙符合机械设计规范，施压块与丝杆的连接采用活动铰接结构，保证施压过程中钳口可自适应贴合管件表面，整体结构无冗余设计，在满足夹持强度要求的前提下尽可能简化部件造型，还原传统手动五金工具的实用化设计思路，各部件的建模精度可直接用于后续的工程图导出、3D打印验证或者结构改进设计参考。
