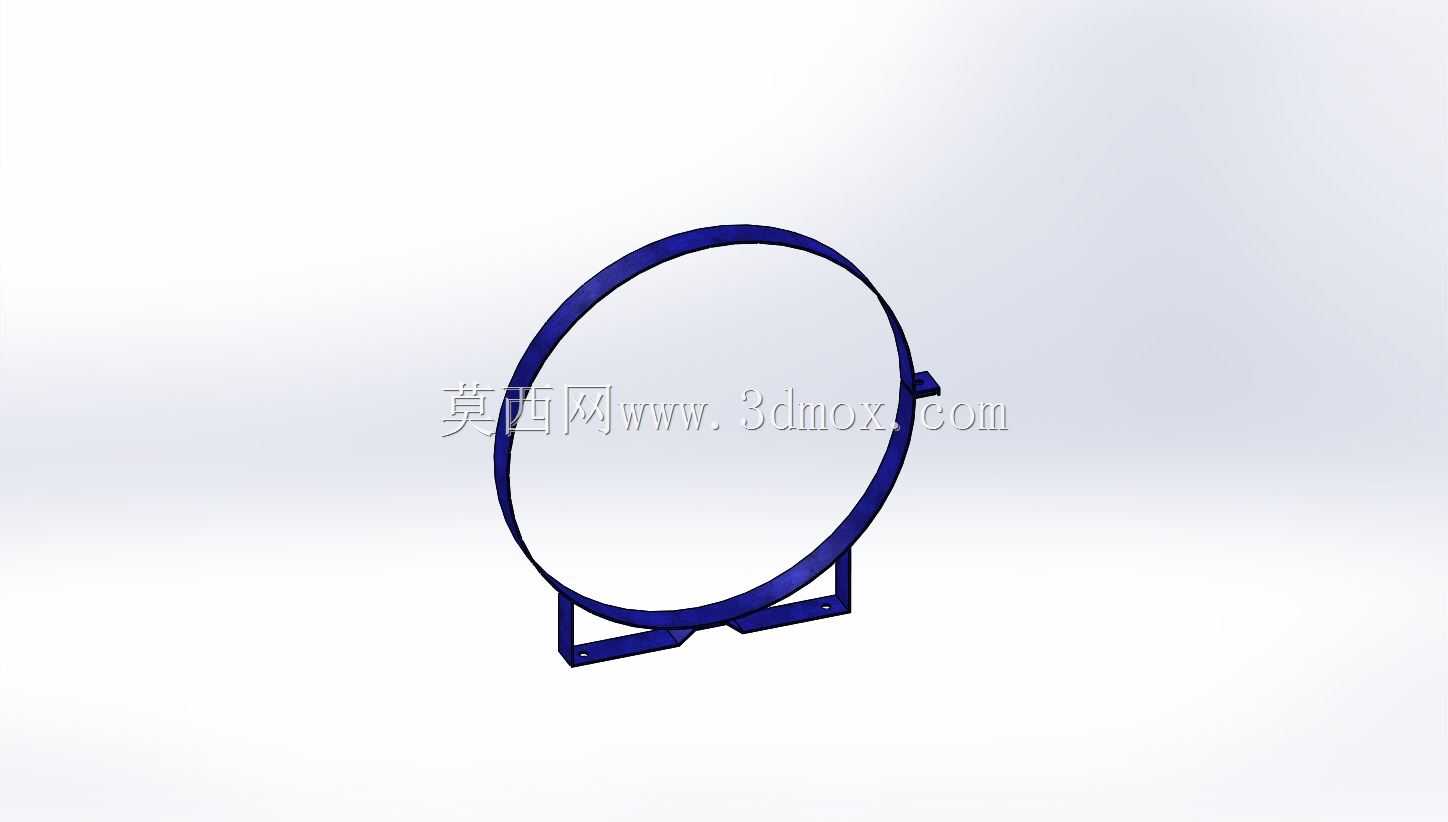

环形管道消音器安装固定支架结构

　　在通风管路、工业排气系统以及小型流体输送管线的布设现场，环形构件的安装固定一直是现场装配容易出现适配问题的环节，尤其是配套消音器的圆形管道段，常规的扁钢抱箍往往只考虑了抱紧力，忽略了安装基面的连接冗余、长期运行的振动耐受以及不同管径环形件的通用适配性，这款环形安装支架正是针对这类场景做的结构优化。从实际应用场景来看，这类支架多用于厂房通风管道的消音器段固定、小型空压机排气口消音组件安装、环保设备尾气处理段的环形滤芯/消音筒挂载，也可适配同直径范围的其他环形工业构件，比如圆形观察窗、管道视镜、环形风阀的辅助固定，覆盖的工况从常温常压的室内通风管路，到带轻微振动的设备排气端都能适配。设计之初首先考虑的是安装边界的适配性，

　　底部的两个安装支脚做了外翻的带孔折边，孔位预留了足够的调节余量，不需要现场配钻的时候完全卡死安装基面的螺孔位置，哪怕是现场安装基面的预埋螺孔存在10mm以内的位置偏差，也能通过支脚的孔位余量完成装配，不需要额外扩孔或者焊接转接板。环形抱紧部分采用整圈式的弧形贴合结构，和常规的两片式抱箍不同，这款支架的环形主体是一体式弯制成型，仅在单侧预留了小范围的锁紧开口，抱紧时的受力更均匀，不会出现两片式抱箍锁紧后局部应力集中导致管道外表面被压出凹痕的问题，尤其是对于薄壁消音器外壳、PVC类非金属管道来说，均匀的抱紧力能避免长期使用后构件变形。支脚和环形主体的连接位置做了三角加强筋结构，很多现场安装的简易抱箍支架，在设备启停产生振动的工况下，

　　支脚和抱箍连接的位置很容易出现焊缝开裂，这款结构在两个连接角位做了一体折弯的加强筋，不需要额外焊接加强件，就能提升连接处的抗疲劳强度，应对设备运行带来的持续微振。从安装流程来看，现场装配时不需要把整个环形件完全拆开，只需要松开单侧的锁紧螺栓，将管道或者消音器从开口侧卡入环形主体内，再锁紧螺栓完成抱紧，之后将底部支脚对准安装基面的螺孔拧入紧固件即可，相比两片式抱箍需要完全拆分、对准孔位再逐颗上紧螺栓的操作，装配效率能提升近40%，尤其是在高空管路安装的场景下，更少的零散零件意味着更低的零件掉落风险，也能减少高空作业的操作时长。尺寸设计上，环形主体的内径匹配对应规格的管道外径，预留了0.5-1mm的装配间隙，

　　方便安装时调整构件的轴向角度，支脚的安装面和环形主体的中心高度做了精准匹配，安装后管道的中心高度和设计值偏差控制在2mm以内，不需要额外加装垫片调整高度，能保证管路对接时的同轴度，避免因为安装高度偏差导致管道连接处出现应力，长期运行后出现密封垫渗漏的问题。另外，环形主体的边缘做了卷边钝化处理，不会像切割成型的扁钢抱箍那样存在锋利的飞边，安装时不会划伤施工人员的手套或者管道外的保温层，对于包裹了保温棉的管道段，钝化的边缘也不会在长期振动下割破保温层，减少后期的维护工作量。在实际选型适配时，只需要确认待固定环形构件的外径、安装基面到管道中心的设计高度，就能匹配对应规格的支架，不需要额外做定制改型，对于多管路排布的车间来说，统一规格的支架也能减少备件的储备种类，降低运维的物料管理成本。结构上没有多余的复杂曲面，所有折弯都是常规的钣金加工工艺就能实现，不需要开模，小批量定制或者批量生产都能控制加工成本，材料选用常规的冷轧钢板折弯后做喷塑处理，也可以根据防腐需求选用304不锈钢板材加工，适配潮湿或者有弱腐蚀的工况环境。
