实验室验证用小型气泡发生装置结构设计

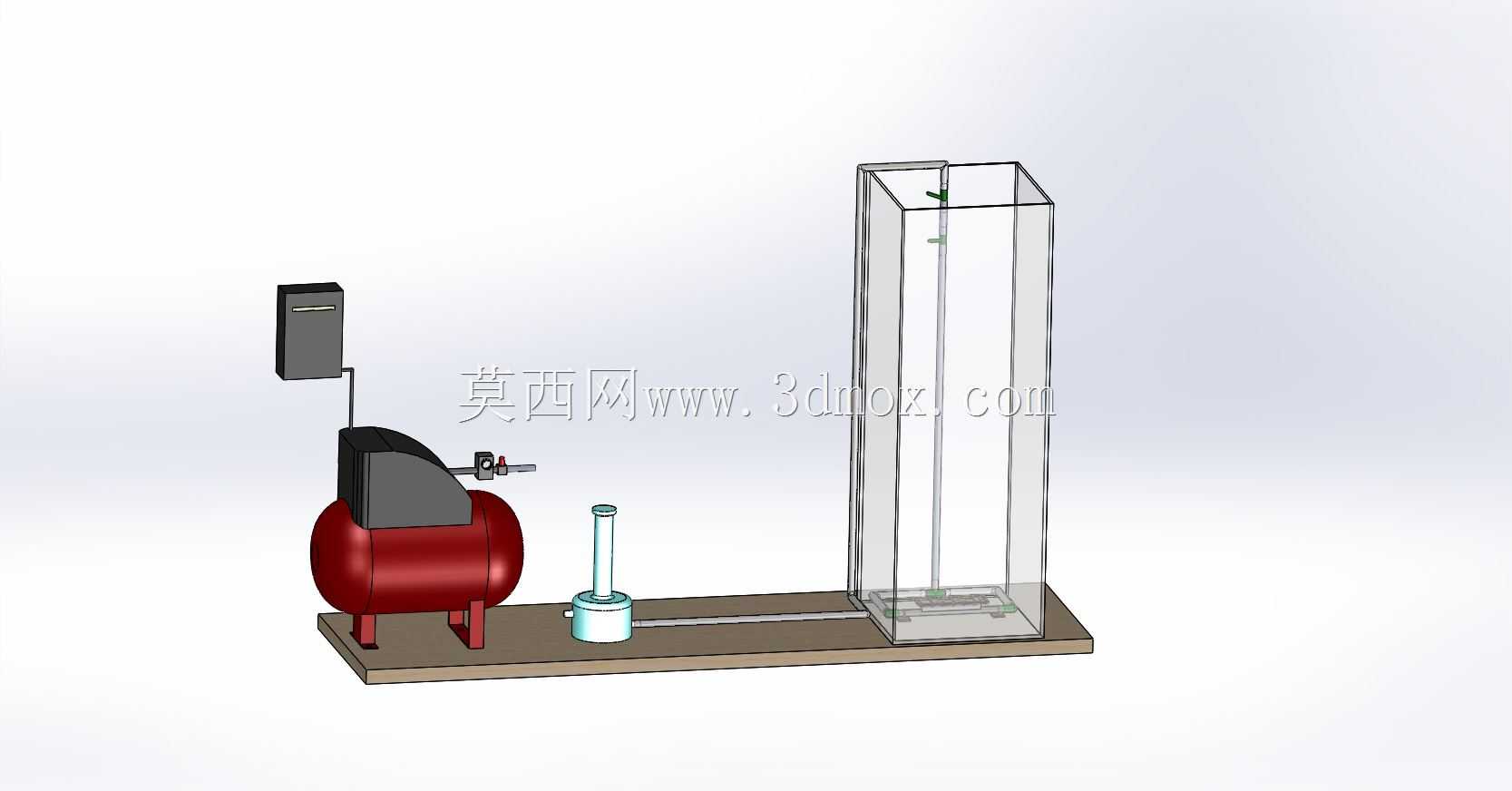

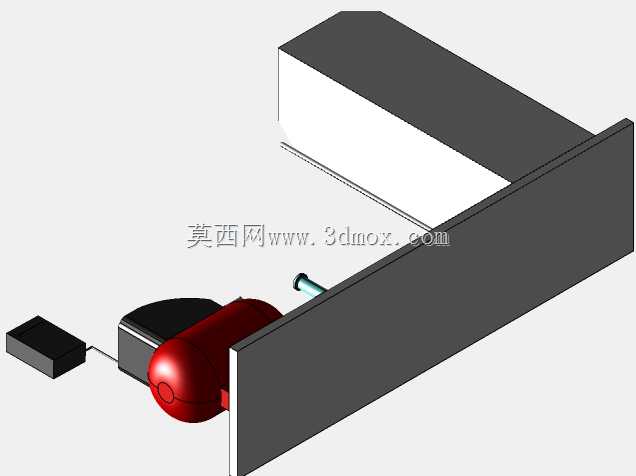

　　这套气泡发生装置的三维结构，核心面向高校流体力学实验室、小型水处理工艺验证场景设计，整套装置采用一体化台架集成布局，所有功能部件均固定在同一块矩形安装底板上，无需额外搭建安装基座，开箱后仅需完成气源管路与供电线路接驳即可投入验证实验使用，大幅降低实验前期的准备工作量。从功能模块划分来看，整套装置可拆分为气源供给单元、流量调节单元、气泡发生主体单元三个独立可拆的功能段，各单元之间采用标准快插接头连接，既可以单独拆解更换易损部件，也可以根据实验需求替换不同规格的气泡释放头，满足不同气泡粒径、不同曝气强度的实验参数要求。气源供给单元采用卧式承压储气结构搭配小型供气动力组件，储气罐体底部设置两个对称的支撑脚架，直接通过螺栓锁紧在安装底板上，

　　罐体侧面预留压力检测接口与泄压接口，可实时监测罐内压力状态，避免超压运行带来的安全隐患；动力组件固定在罐体顶部的安装支架上，输出端通过硬管连接至罐体进气口，整套气源单元的重心落在安装底板的左侧区域，与右侧的立式气泡发生柱形成重量平衡，避免台架出现单侧偏重导致的放置不稳问题。流量调节单元设置在气源单元与气泡发生柱之间，包含手动调节阀、透明流量观测柱两个核心部件，调节阀采用旋钮式结构，操作人员可根据实验需求手动调节供气量大小，透明观测柱带有刻度标识，可直观读取当前供气流量数值，为实验参数记录提供直观依据，该单元的安装位置靠近台架前侧，方便实验过程中操作人员站在台架正面即可完成调节操作，无需侧身或探身到设备后方。

　　气泡发生主体单元为立式透明方柱结构，柱体采用高透明有机玻璃材质加工，通过底部的定位卡槽固定在安装底板上，柱体内部底端设置微孔气泡释放器，气源输送来的压缩空气经过释放器后破碎为均匀的微小气泡，在柱内的液相介质中向上浮升，可直观观测气泡的生成、上升、聚并全过程，满足流体可视化实验的观测需求；柱体顶部设置排气口与介质加注口，可根据实验需求更换柱内的液相介质，模拟不同水质、不同粘度介质下的气泡生成状态。整套装置的安装边界经过优化设计，底板长度控制在1200mm以内，宽度控制在400mm以内，立式柱体的总高度不超过1500mm，可直接放置在常规实验室操作台上使用，无需额外预留过大的安装空间；各部件的安装位置均预留了足够的操作间隙，

　　调节阀操作位置距离台架边缘的距离符合人体工程学要求，操作人员站立操作时手臂无需过度伸展即可完成所有调节动作。设计过程中充分考虑了实验装置的易清洁性，所有与介质接触的部件均采用快拆结构，实验结束后可快速拆解柱体、释放器、管路等部件，完成内部残留介质的清洁，避免不同实验介质交叉污染影响后续实验结果；台架底板采用防滑耐磨的金属板材加工，表面做防锈喷塑处理，即使实验过程中有少量介质溅出也不会造成底板腐蚀，日常维护仅需擦拭表面即可。从结构可靠性角度来看，所有承重部件的连接位置均设置了加强筋结构，储气罐体的支撑脚架与底板之间增加了橡胶减震垫，可降低动力组件运行时产生的振动传递，避免台架出现共振位移；透明柱体的底部卡槽内设置了密封胶条，既可以固定柱体位置，也可以避免柱内介质从底部缝隙渗漏，整套装置的密封点位均经过冗余设计，可承受0.1MPa以内的工作压力，满足常规验证实验的压力需求。
