带同步带轮组的立式圆形传动机构

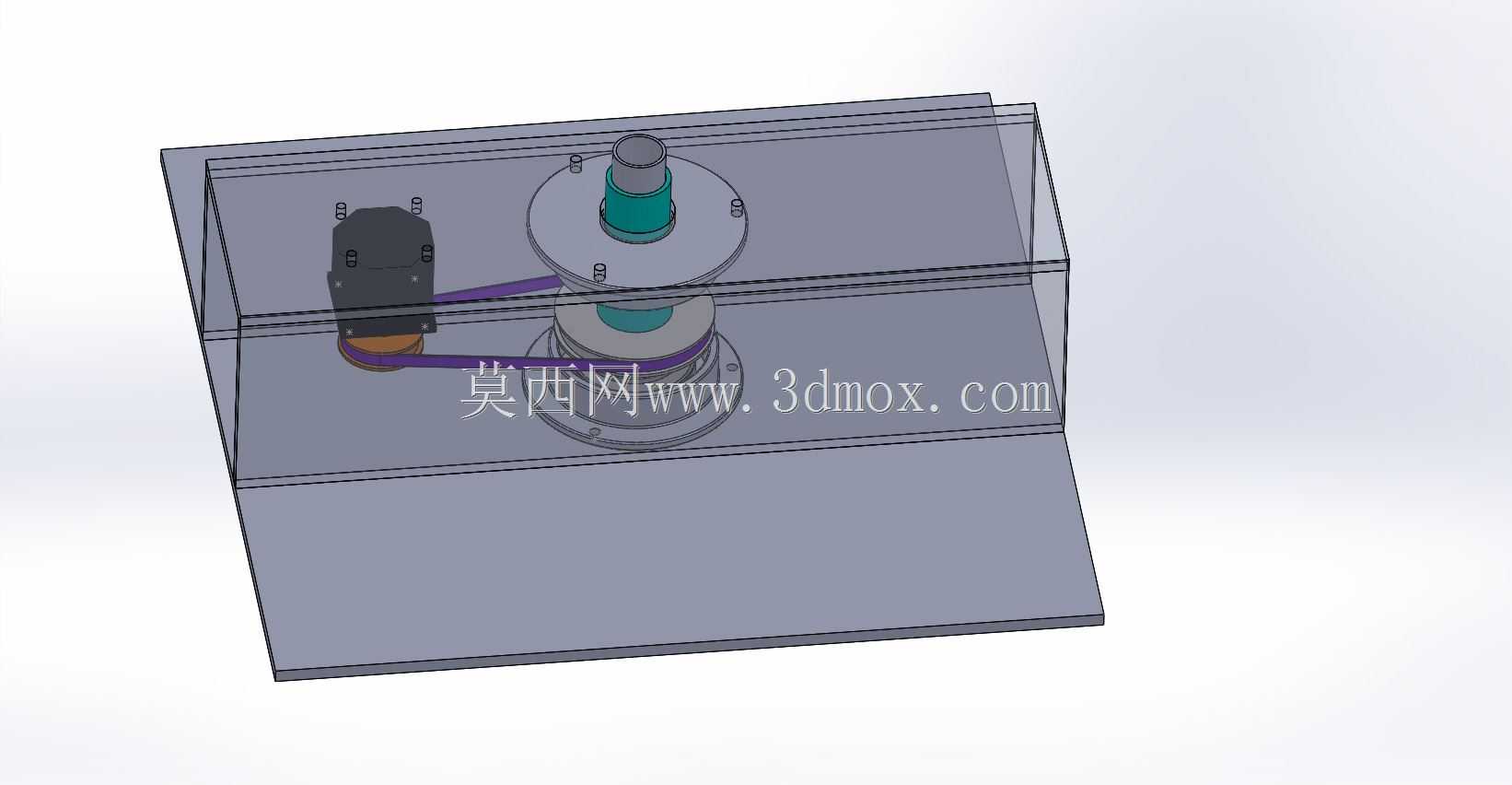

　　这套立式圆形传动结构，核心是通过同轴双层轮盘搭配同步带实现动力的换向与扭矩传递，在小型自动化设备的工位转位、通讯类产品组装线的分度送料场景中适配性极强。从实际落地的工况来看，这类结构常被用在空间紧凑的桌面型组装设备内部，因为整体采用立式叠装布局，不需要额外预留水平方向的长距离传动空间，安装底板可以直接固定在设备的铝型材框架台面上，外围的透明护罩是后期加装的安全防护结构，建模时预留了护罩与运动部件的安全间隙，避免运行过程中同步带跳动剐蹭护罩内壁。

　　设计之初最先敲定的是动力输入的位置，将驱动电机侧装在底板的左侧区域，电机输出轴上的小带轮与下层从动轮通过第一根同步带连接，实现一级减速，下层轮盘与上层轮盘通过中心的同轴传动轴刚性连接，保证上下轮盘的转动角度完全同步，上层轮盘可以直接安装工装夹具，用来承载需要做圆周分度转动的工件，比如通讯接头的组装工位，就可以在上层轮盘上均布多个定位座，配合传感器实现定角度转动，完成多工序的同步作业。

　　从结构细节来看，中心的支撑轴采用台阶轴设计，上下两端分别通过带座轴承固定在两层安装板上，两层安装板之间通过等高的支撑柱连接，保证上下安装板的平行度公差控制在0.02mm以内，避免轴系转动时出现卡滞。同步带的张紧没有采用额外的张紧轮结构，而是将电机的安装孔设计成长条可调孔，安装时可以调整电机的前后位置来张紧同步带，既减少了零件数量，也降低了后期维护的复杂度，这种设计在负载不大、转速不超过300rpm的工况下完全够用，不需要额外增加张紧结构带来的额外成本与装配工作量。

　　安装边界方面，整套结构的底板为矩形平板，四个角预留了沉头安装孔，可以直接通过内六角螺丝固定在设备台面，不需要额外加工复杂的安装位；整体的高度方向尺寸控制在较小范围内，上层轮盘的顶面距离底板的高度刚好适配常规的桌面作业高度，操作人员取放工件时不需要抬臂过高，符合人机工程的要求。外围的护罩采用透明亚克力材质建模时预留了安装卡槽，可以直接卡在两层安装板的边缘，不需要额外的螺丝固定，日常维护时可以直接取下护罩，检查同步带的磨损情况或者清理轮盘上的杂物。

　　在功能特性上，这套传动结构的传动比稳定，因为同步带传动不会出现打滑的问题，分度精度可以控制在±0.1度以内，完全满足小型电子、通讯类产品组装时的分度要求；同时同步带传动本身具备一定的缓冲减震能力，电机启动和停止时的冲击会被同步带吸收一部分，不会直接传递到上层的工装夹具上，避免工件因为震动出现移位。另外，整套结构的零件全部采用常见的标准件搭配定制机加工件，加工难度低，下层轮盘和上层轮盘都可以采用铝合金板材直接车削加工，中心轴采用45号钢调质处理即可，不需要特殊的材料或者热处理工艺，加工成本可控，适合小批量设备制作时采用。

　　实际选型搭配时，驱动电机可以根据负载大小选择直流减速电机或者步进电机，如果需要精确控制转动角度，搭配步进电机和驱动器就可以实现任意角度的分度控制，如果只是需要固定转速的连续转动，搭配普通的直流减速电机就可以满足需求。建模时已经预留了电机的安装位，不同型号的电机只需要调整侧装板的孔位就可以适配，不需要改动整体的传动结构。另外，上层轮盘的表面预留了多个螺纹安装孔，可以根据不同的工装需求安装不同的定位夹具，不需要重新加工轮盘，具备一定的通用性，在小型自动化设备的改造升级中，可以直接整套替换原有传动结构，缩短设备改造的周期。
