柴油机烟道防雨挡盖结构设计

　　在户外布设的柴油动力机组、固定式小型柴油发电设备以及配套燃油动力工程机械的排烟系统设计中，烟道出口的防雨防护是容易被忽略但直接影响设备运行可靠性的细节环节。不少野外作业的柴油机组在经历降雨后出现排烟道进水、倒灌至涡轮增压器甚至气缸内部的故障，拆解后往往能发现排烟出口未设置可靠的防雨遮挡结构，雨水顺着烟道内壁流入高温段，轻则造成机组启动时排烟带水、积碳异常增多，重则导致气门、缸壁出现冷热冲击损伤，大幅缩短设备大修周期。

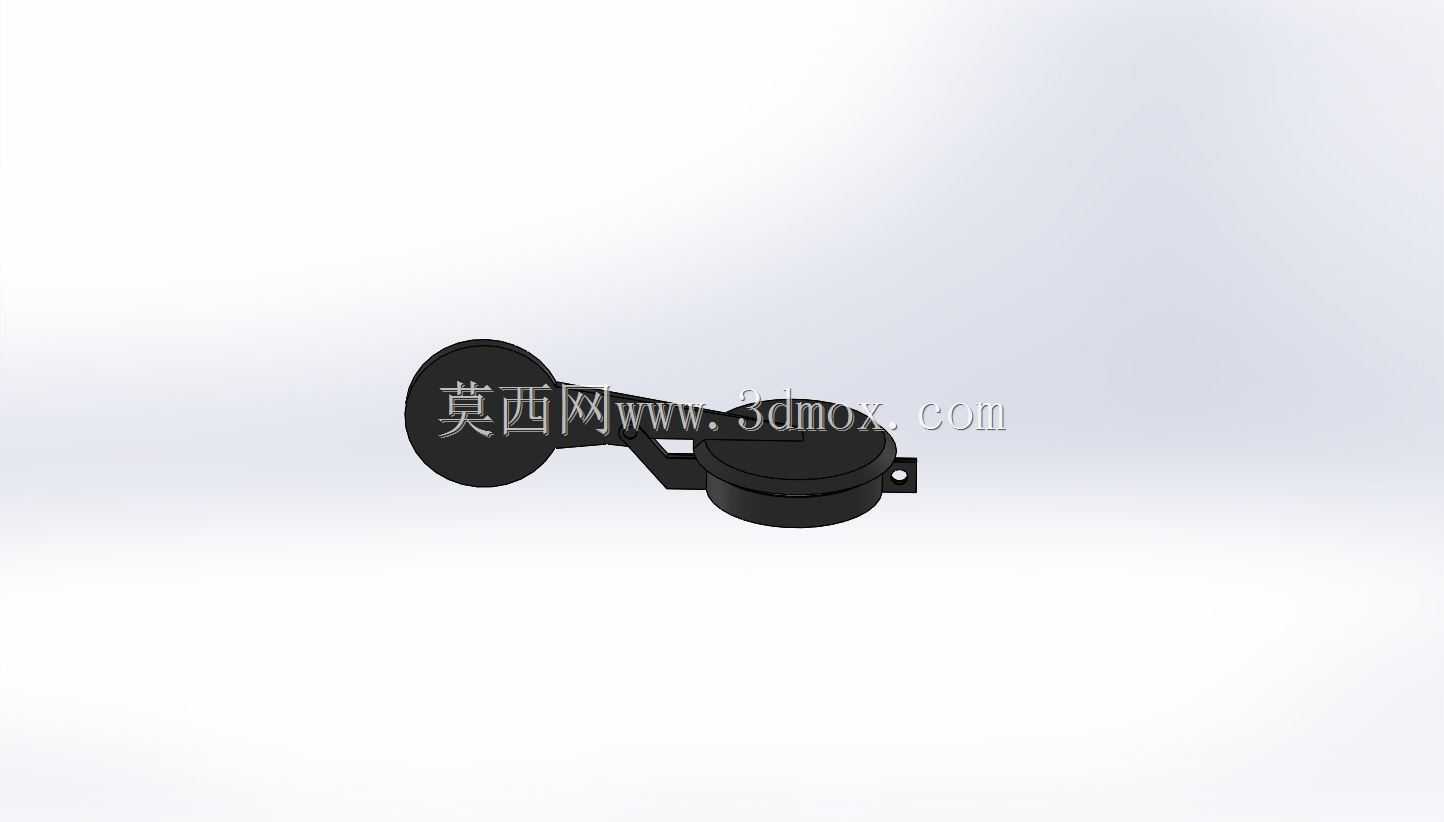

　　这款防雨挡结构采用一体式摇臂翻盖设计，主体遮挡部分为圆形平盖结构，尺寸匹配常规小功率柴油机组的排烟出口通径，盖体边缘做了微向下的折边处理，当盖体处于闭合状态时，折边可以完全罩住烟道出口的外翻边，避免雨水顺着盖体与管口的缝隙渗入烟道内部。连接摇臂采用弯折式扁钢结构，一端与盖体背面通过铆接转轴固定，另一端通过带安装孔的固定座与烟道外壁实现刚性连接，固定座上的两个对称安装孔可适配M6规格的螺栓固定，安装时不需要对原有烟道进行焊接改动，只需要在烟道出口旁的外壁对应位置钻孔即可完成固定，适配壁厚3mm到8mm的钢制烟道安装场景。

　　从结构动作逻辑来看，该挡盖在机组未启动时依靠自身重力自然下垂，完全覆盖烟道出口，实现常态下的封闭防护，避免落叶、灰尘、虫鼠以及降雨进入烟道内部；当机组启动排烟时，排烟气流的推力会将挡盖沿摇臂转轴向上顶起，形成对应的排烟通流间隙，排烟压力越大，挡盖开启角度越大，不会对排烟阻力造成明显影响，根据实测匹配65mm通径烟道的该结构，在额定排烟流量下的压损不足5Pa，完全不会影响柴油机的排烟背压要求，不会造成机组功率损耗。当机组停机后，排烟气流消失，挡盖会在自身重力作用下自动回落闭合，不需要额外设置弹簧、磁吸等复位结构，长期户外使用不存在弹簧锈蚀失效、磁吸消磁脱落的故障风险，结构可靠性远高于常见的固定式防雨帽、百叶式防雨口结构。

　　设计过程中针对摇臂的转动间隙做了特意优化，转轴位置预留了0.2mm的配合间隙，同时在摇臂与固定座的接触面做了减摩凸点，避免长期户外使用后积碳、灰尘堆积造成转轴卡滞，导致挡盖无法正常开启或闭合。盖体与摇臂的连接位置设置在盖体偏心1/3直径处，既保证闭合状态下盖体的重力力矩足够实现可靠密封，也能保证排烟时气流可以均匀作用在盖体下半部分，实现平稳开启，不会出现开启时的抖动、异响问题。固定座的安装面做了与常规圆柱烟道外壁匹配的微弧面设计，安装时可以更好地贴合烟道外壁，不需要额外增加调整垫片即可保证固定牢固，避免长期受排烟气流振动出现固定螺栓松动的问题。

　　在实际选型适配时，只需要根据现有烟道的出口外径选择对应规格的挡盖即可，不需要改动原有烟道的走向与出口位置，相比传统的在烟道出口上方加装独立防雨帽的方案，该结构整体突出烟道外壁的尺寸更小，对于安装空间局促的机组舱、车载柴油机组等场景适配性更好，不会因为突出尺寸过大在设备转运、舱门闭合时出现磕碰损坏。同时该结构整体没有易损件，日常维护只需要在机组例行保养时检查转轴位置是否有积碳堆积、固定螺栓是否松动即可，不需要定期更换配件，全生命周期的维护成本极低。针对高盐雾、高湿度的沿海作业场景，该结构的所有金属部件都可以采用镀锌或者304不锈钢材质制作，进一步提升耐腐蚀性能，满足海洋环境下的长期使用要求。
