防爆型角行程阀门电动伺服执行机构

　　这款角行程伺服驱动装置，核心适配90度回转类阀门的自动化驱动需求，在油气储运、化工制程、沥青拌合这类存在易燃易爆介质、高浓度油气或沥青烟气的工况场景中应用广泛，可直接配套球阀、蝶阀、旋塞阀等角行程截断或调节类阀门，替代人工完成阀门的启闭与开度调节动作，适配远程DCS控制、现场就地操作两种控制模式，能满足无人值守站场、防爆区域的阀门自动化控制要求。

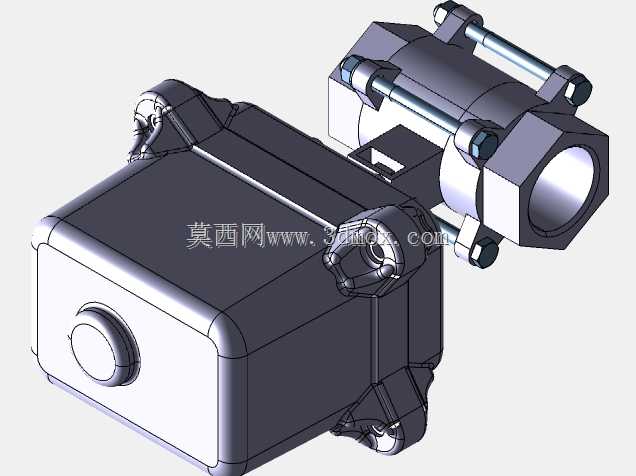

　　从结构设计逻辑来看，整机采用紧凑式方形壳体布局，壳体选用铝合金材质做基底，表面做环氧粉末喷涂处理，整体防护等级达到IP67，可直接在户外露天、多粉尘、有腐蚀性气体飞溅的场景下安装使用，无需额外加装防雨防尘外罩。壳体的边角做了圆弧过渡处理，避免应力集中的同时，也能减少现场安装时的磕碰损伤，壳体上预留的安装螺孔位置做了加厚凸台设计，反复拆装也不会出现螺纹滑牙的问题。驱动输出端采用标准ISO5211法兰连接接口，可直接匹配同标准的阀门阀杆连接位，无需额外加工转接法兰，输出轴与阀杆的配合采用双D型切面结构，配合锁紧螺栓可完全消除传动间隙，避免小开度调节时的回程误差。

　　装置顶部集成了带锁紧结构的手动操作机构，在现场断电、控制系统故障的应急工况下，可通过配套的专用扳手直接驱动输出轴完成阀门启闭，手动操作位旁设置了机械式阀位指示盘，指示盘的刻度与阀门开度一一对应，现场巡检人员无需开盖、无需外接电源即可直观判断阀门当前的开关位置，避免误操作风险。装置的电气接线腔与驱动传动腔做了完全的隔爆分隔设计，接线腔的进线口采用防爆密封格兰头，可适配不同外径的控制电缆，接线端子排预留了开关量反馈、模拟量控制、故障报警等多个接线点位，可直接接入主流的工业控制系统，无需额外加装信号转换模块。

　　从安装边界尺寸来看，整机的轴向长度控制在适配DN50至DN150通径角行程阀门的范围内，安装时输出轴中心到壳体底部的高度预留了足够的阀杆插入空间，不会出现阀杆顶壳的问题，壳体侧面的接线腔开盖操作空间仅需预留150mm即可完成接线作业，在管线排布密集的阀组区域也能顺利安装。传动部分采用金属齿轮减速结构，输出扭矩覆盖50Nm区间，可满足常规中小通径角行程阀门的启闭扭矩需求，齿轮组采用润滑脂终身润滑设计，日常使用无需定期加注润滑脂，减少现场维护工作量。

　　在功能特性上，该装置内置了过扭矩保护机制，当阀门出现卡涩、异物卡堵导致输出扭矩超过设定阈值时，装置会自动切断电机供电并输出故障信号，避免电机烧毁或阀门阀杆扭断。位置检测采用非接触式磁感应元件，相比传统的电位器检测结构，不存在机械磨损问题，长期运行的位置检测精度不会出现漂移，调节型控制模式下可实现0-90度全行程的任意开度定位，定位精度可达±1%，可满足需要调节介质流量的工况使用需求。壳体外部的所有外露紧固件均采用不锈钢材质，在沿海高盐雾、化工区域腐蚀环境下也不会出现锈死问题，后期维护拆卸便捷。
